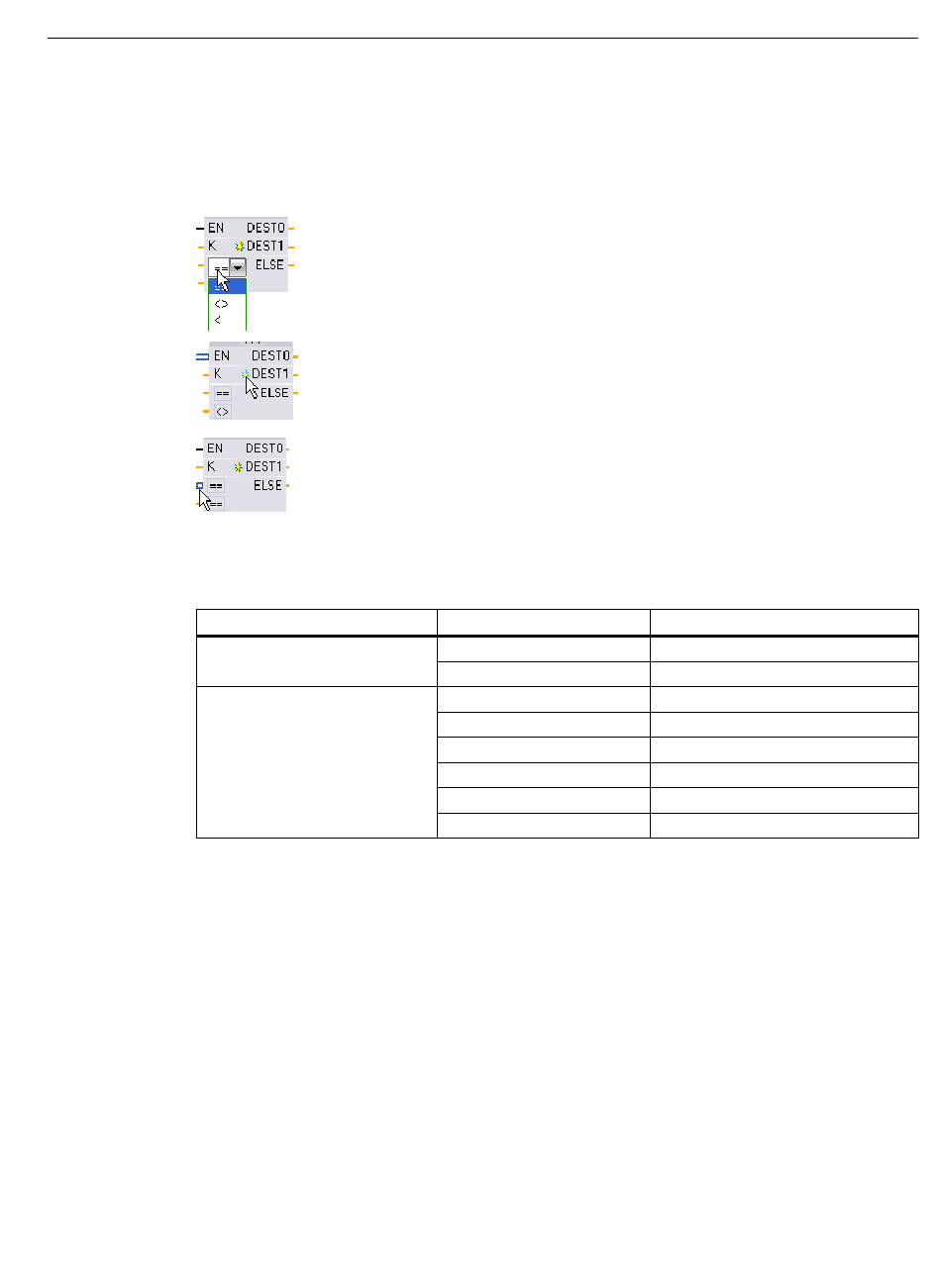

Eingänge hinzufügen, Eingänge löschen und Vergleichsarten angeben
Beim Einfügen der Box SWITCH in KOP oder FUP in Ihrem Programm sind zwei
Vergleichseingänge vorhanden. Sie können Vergleichsarten zuweisen und Eingänge bzw.
Sprungziele hinzufügen oder löschen (siehe unten).
Tabelle 8-139 Auswahl des Datentyps für die Box SWITCH und zulässige Vergleichsanweisungen
Datentyp
Byte, Word, DWord
SInt, Int, DInt, USInt, UInt, UDInt,
Real, LReal, Time, TOD, Date
Regeln für die Platzierung der Box SWITCH
• Vor dem Vergleichseingang darf keine KOP/FUP-Anweisung angeschlossen werden.
• Es gibt keinen ENO-Ausgang, deshalb ist nur eine SWITCH-Anweisung in einem Netzwerk
zulässig, und die SWITCH-Anweisung muss die letzte Anweisung im Netzwerk sein.
S7-1200 Automatisierungssystem
Systemhandbuch, V4.5 05/2021, A5E02486681-AO
Klicken Sie in der Box auf einen Vergleichsoperator und wählen Sie in
der Klappliste einen neuen Operator aus.
Klicken Sie in der Box auf das Symbol zum Erstellen (links vom letzten
Parameter DEST), um neue Parameter für Vergleichsziele hinzuzufügen.
• Klicken Sie mit der rechten Maustaste auf einen Eingangsanschluss
und wählen Sie "Eingang einfügen".
• Klicken Sie mit der rechten Maustaste auf einen Eingangsanschluss
und wählen Sie "Löschen".
Vergleich
Gleich
Ungleich
Gleich
Ungleich
Größer oder gleich
Kleiner oder gleich
Größer als
Kleiner als
8.8 Programmsteuerungsoperationen
Syntax des Operators
==
<>
==
<>
>=
<=
>
<
Anweisungen
