Motorkomponenten und Optionen
4.1 Motorkomponenten
1
2
3

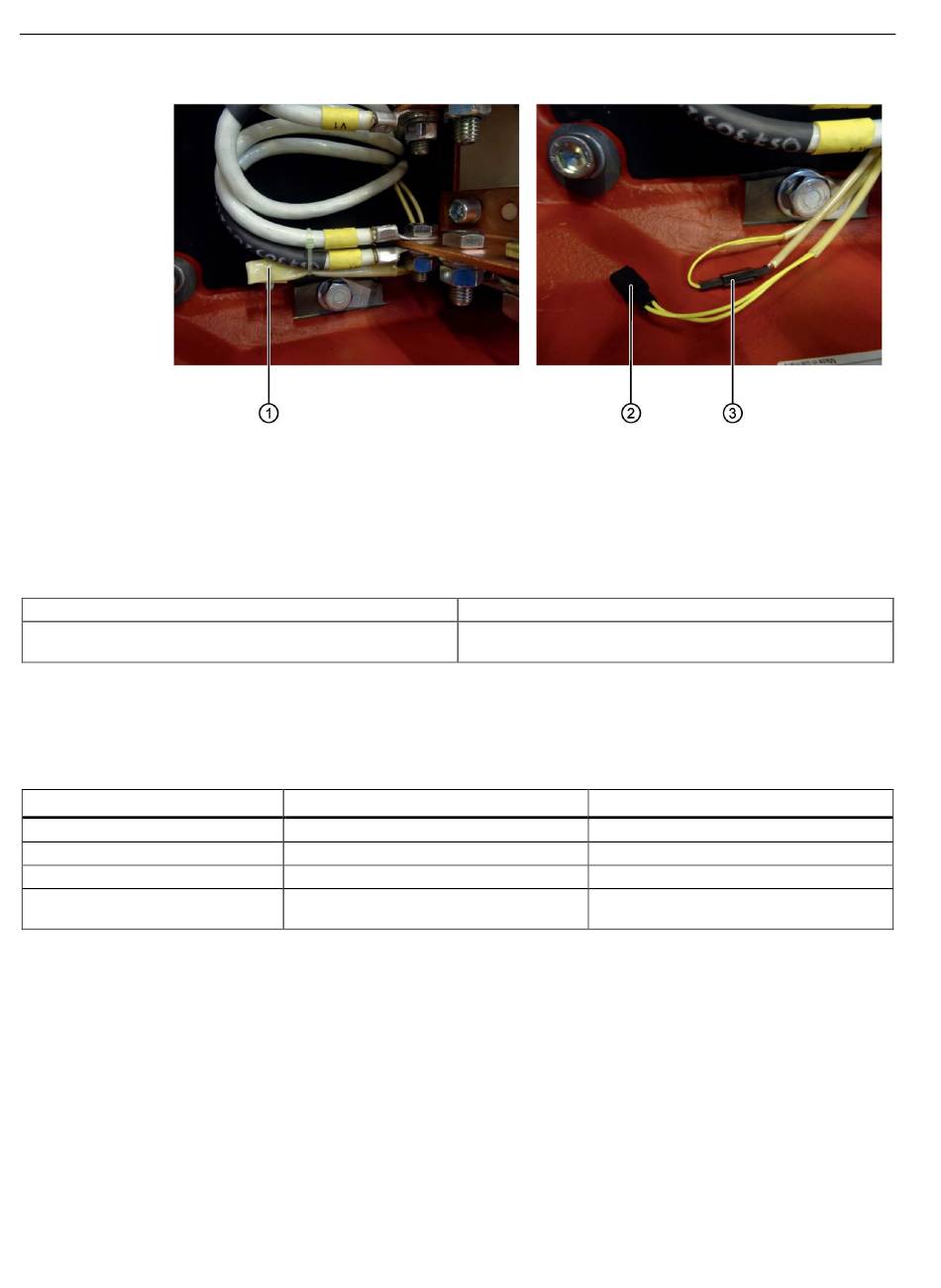

Bild 4-2
Von den Temperatursensoren werden zwei Typen verbaut:
Die Temperatursensoren KTY 84 sind EGB-Teile. Sie sind bei
Lieferung durch eine Klemme kurzgeschlossen.
In einem Motor sind immer Temperatursensoren des gleichen Typs verbaut.
Der verbaute Typ des Temperatursensors steht auf dem Typenschild.
Tabelle 4- 1 Eigenschaften und technische Daten
Typ
Kaltwiderstand (20 °C)
Warmwiderstand (100 °C)
Anschluss
Ansprechtemperatur
Die Widerstandsänderung ist proportional zur Wicklungstemperaturänderung. Der
Temperaturgang wird in der Regelung berücksichtigt.
Das nachstehende Diagramm zeigt die Widerstandskennlinie als Funktion der Temperatur für
Temperatursensoren KTY 84-130 und Pt1000.
84
Reserve mit Steckverbindung im Isolierschlauch
Reserve
Angeschlossener Temperatursensor
Beispiel: Anschluss im Anschlusskasten
KTY 84
KTY 84-130
ca. 580 Ω
Ca. 1000 Ω
Über Signalleitung
Vorwarnung < 150 °C
Alarm/Abschaltung bei max. 170 °C ± 5 °C
Die Temperatursensoren Pt1000 sind keine EGB-Teile.
Pt1000
ca. 1090 Ω
ca. 1390 Ω
Über Signalleitung
Vorwarnung < 150 °C
Alarm/Abschaltung bei max. 170 °C ± 5 °C
Projektierungshandbuch, 08/2020, A5E46027705A AA
Pt1000
Komplett-Torquemotoren 1FW3
