Mechanische Eigenschaften
3.6 Radial- und Axialkräfte

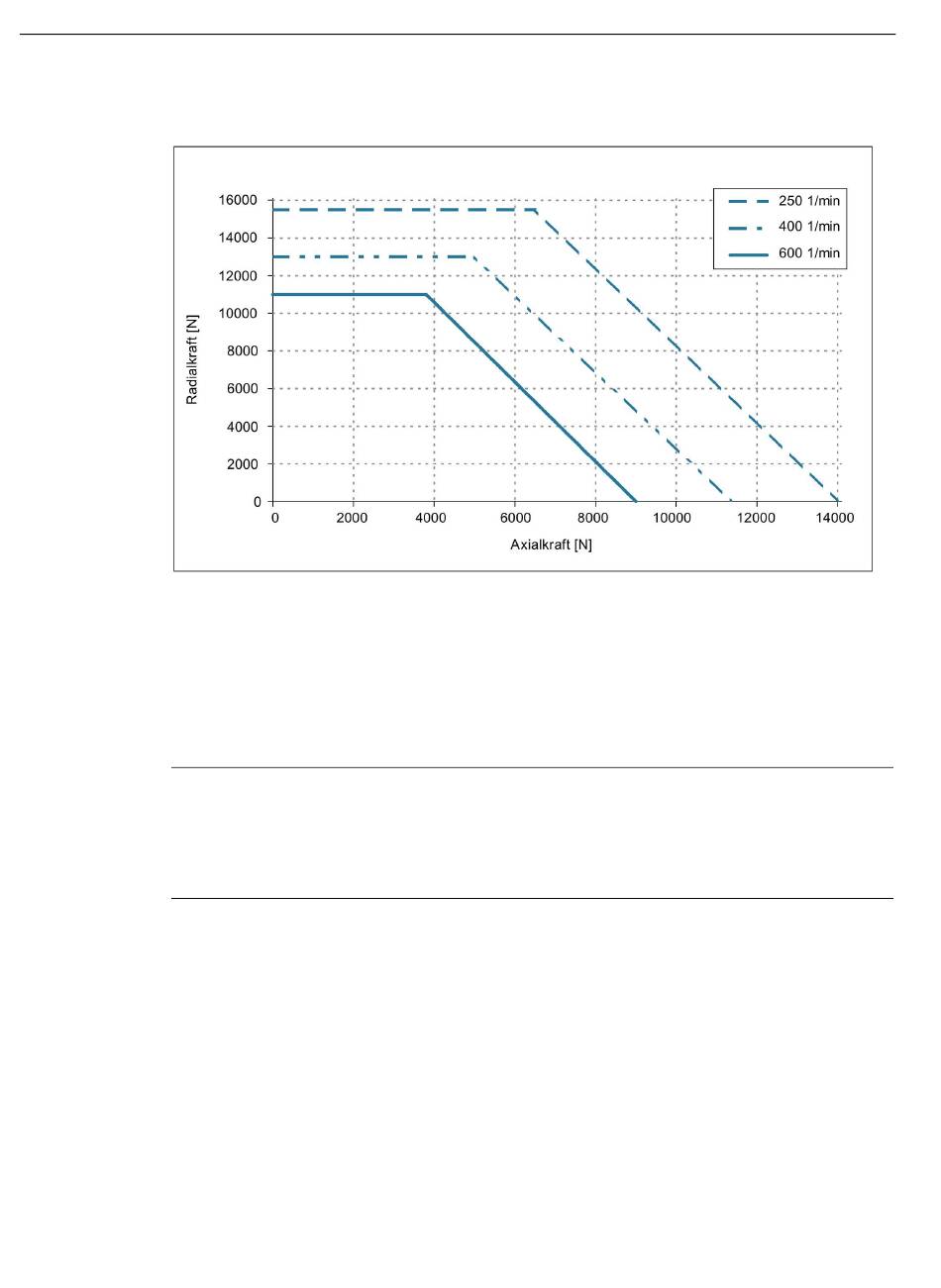

Axialkraftdiagramm für 1FW328❑ Hohlwelle
Bild 3-11
3.6.2
Aufsteckwelle
Hinweis
Verwendung einer Drehmomentstütze
Wir empfehlen für Aufsteckmontage (Wellenmontage) die Verwendung der Siemens-
Drehmomentstütze (Informationen finden Sie im Kapitel „Siemens-Drehmomentstütze
(Seite 126)").
64
Zulässige Axialkraft in Abhängigkeit der Radialkraft für 1FW328❑
Komplett-Torquemotoren 1FW3
Projektierungshandbuch, 08/2020, A5E46027705A AA
