Projektierung
5.4 Montieren
5.4.3.1 Siemens-Drehmomentstütze
Option T32
Im Kapitel „Übersicht der Anbaumöglichkeiten (Seite 121)" wird erläutert, dass eine
Überbestimmung der Lagerung einer Welle durch die kundenseitige Maschinenlagerung
unzulässig ist.
Eine mögliche Lösung ist die Siemens-Drehmomentstütze.
Vorteil: Die Drehmomentstütze sorgt für eine drehsteife Anbindung des Motors in radialer
Richtung und gleicht axiale Toleranzen und Fluchtungsfehler aus. Dadurch reduziert sich die
Lagerbelastung. So kann eine Lebensdauer des Lagers von bis zu 60000 h (ausgenommen
1FW328) bei Motoren mit Nachschmierung unabhängig vom Radialkraftdiagramm erreicht
werden.

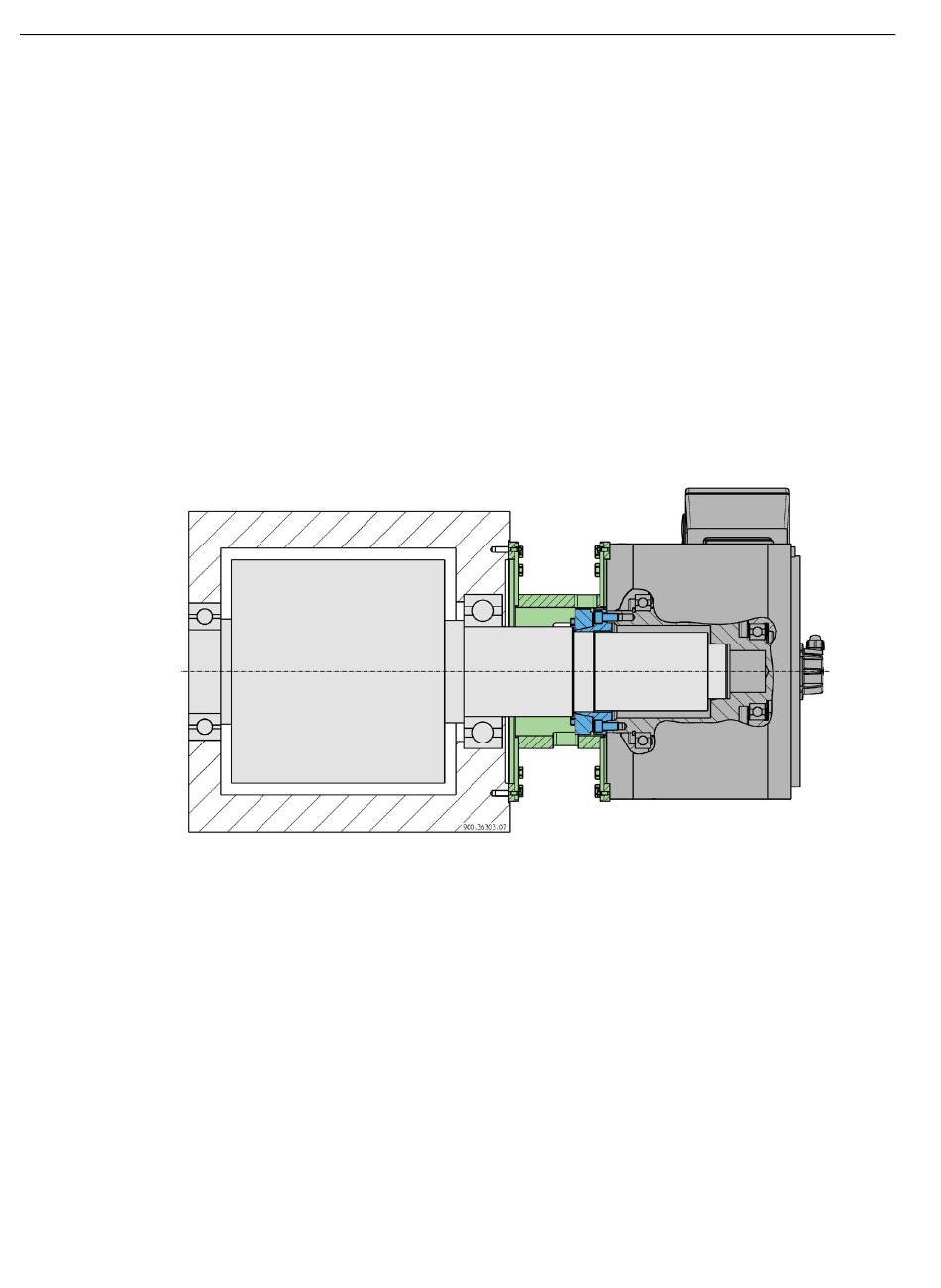

Bild 5-13
• Stellen Sie beim Auslegen der Anbaukonstruktion sicher, dass eine mögliche (thermische)
Längenänderung des Wellenendes im Bereich kleiner 0,1 mm bleibt.
• Lagern Sie den Motor vor der Montage nur auf Ablageprismen. Damit ist eine unzulässige
Querbelastung des Anbauflansches der Siemens-Drehmomentstütze vor Montage
ausgeschlossen.
• Mit der Siemens-Drehmomentstütze ist der vertikale Anbau des Motors möglich. Achten
Sie darauf, dass die Drehmomentstütze beim Anbau axial frei von Verspannungen ist.
Beachten Sie hierzu das Kapitel „Lagerwechselfristen (Seite 76)".
126
Prinzipdarstellung Siemens-Drehmomentstütze
