3.6.3
Vollwelle

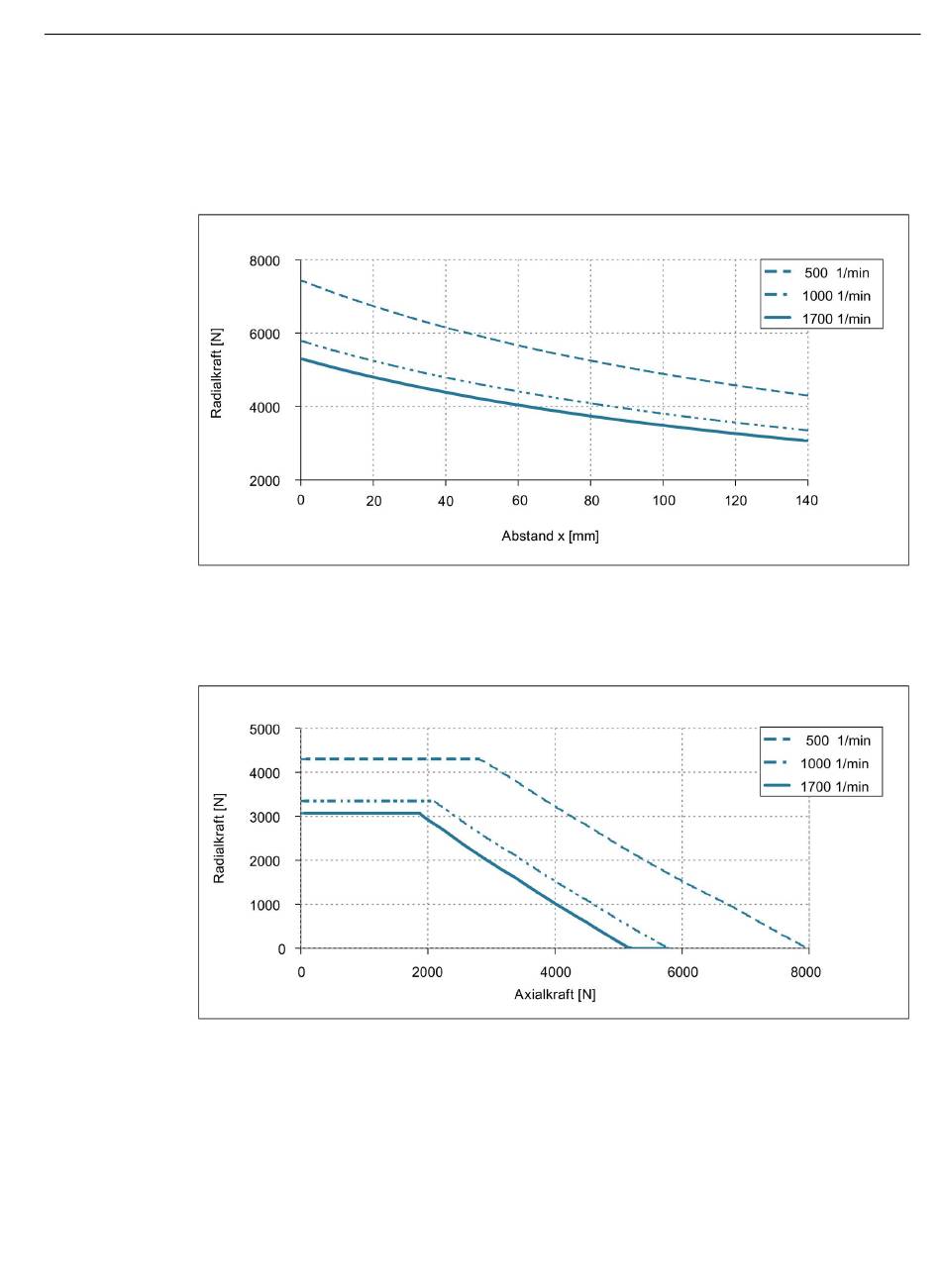

Radialkraftdiagramm für 1FW315❑ Vollwelle
Bild 3-20
Axialkraftdiagramm für 1FW315❑ Vollwelle
Bild 3-21
Komplett-Torquemotoren 1FW3
Projektierungshandbuch, 08/2020, A5E46027705A AA
Radialkraftdiagramm für 1FW315❑, bei nomineller Lagerwechselfrist von 20000 h
Zulässige Axialkraft in Abhängigkeit von der Radialkraft für 1FW315❑ (20000 h)
Mechanische Eigenschaften
3.6 Radial- und Axialkräfte
69
