57 - Mechanisches Zubehör
Mechanischer Stellungsregler
Die Positionierung der Sensoren vom Typ C auf den eigenen Sammelschienen der Anlage wird
durch einen speziellen mechanischen Stellungsregler erleichtert, der als loses Teil bestellt
werden kann; jeder Stellungsregler ermöglicht die Positionierung von nur einem Sensor.
Bestell- und Anschlussdetails siehe Katalog und Bausatzblatt 1SDH002004A1003.

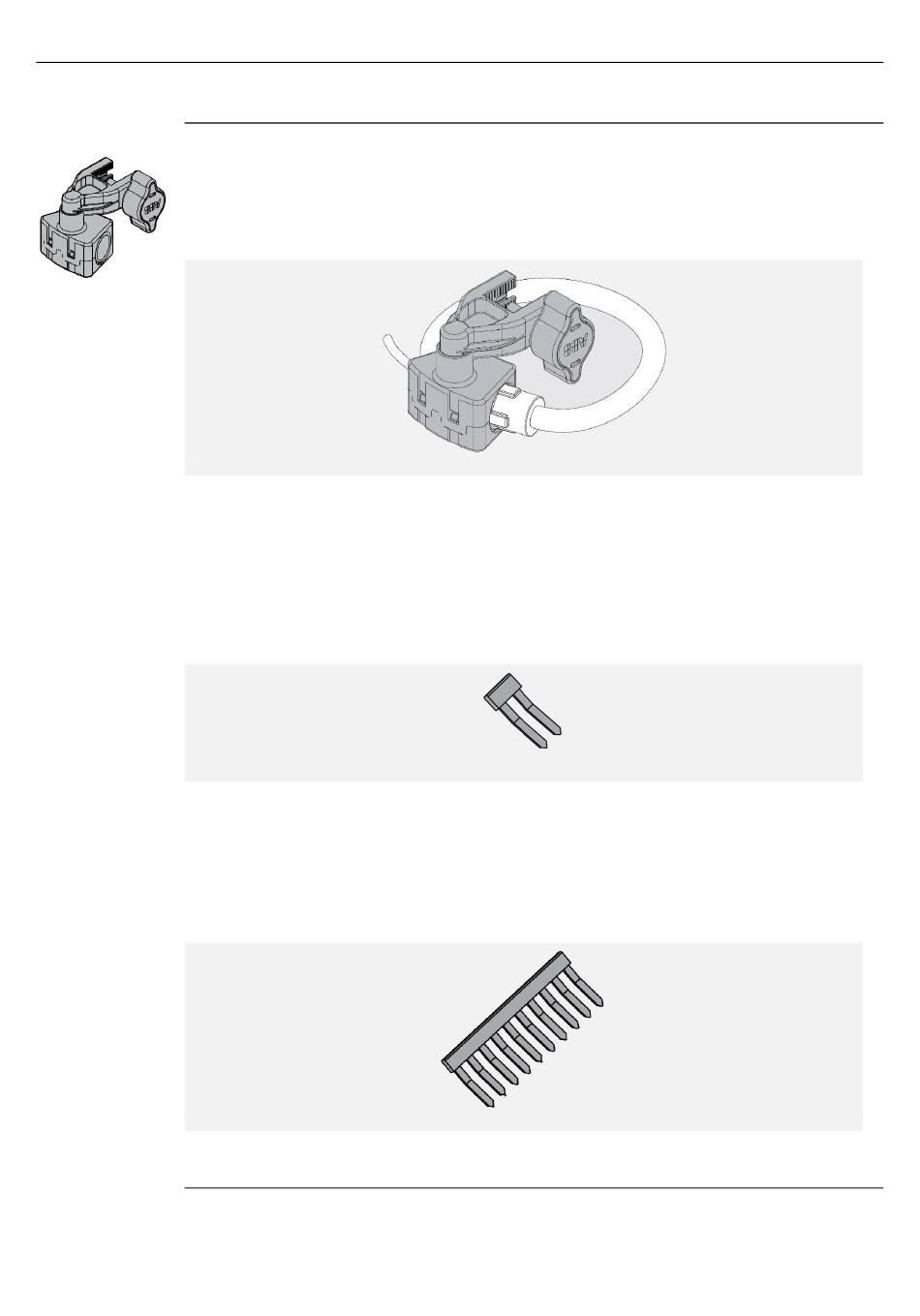

Abbildung 65: Stellungsregler Sensoren C

Schaltbrücken für Ströme
Wenn keine Strommessung erforderlich ist, kann anstelle von Sensoren ein Satz
Einlegebrücken verwendet werden; die Einlegebrücken ermöglichen die Sicherung des
Steckers und die Nullmessung durch das Gerät.
Bei der Bestellung ist Ekip UP schon so programmiert, dass es den Austausch gegen
Stromsensoren vom Typ C (120 mm) mit 3P-Konfiguration unterstützt.
Bestell- und Anschlussdetails siehe Katalog und Erste Schritte 1SDH002004A1001.
Abbildung 66: Einlegebrücken für Ströme
Schaltbrücken für Spannungen
Wenn keine Spannungsmessung verlangt ist, kann ein Satz Einlegebrücken verwendet
werden, die an den Spannungsabgriffen anzuschließen sind; die Einlegebrücken ermöglichen
die Sicherung des Steckers und die Nullmessung durch das Gerät.
Die Schaltbrücken werden mit Ekip UP geliefert; für Einzelheiten zum Anschluss siehe Erste
Schritte 1SDH002004A1001.
Abbildung 67: Einlegebrücken für Spannungen
1SDH002003A1003 ECN000090595 Rev. A Ekip UP | 209
