Die Versionen Control und Control+ von Ekip UP können mit der Funktion Power Controller
Power Controller
konfiguriert werden, um das Lastmanagement der eigenen Anlage zu optimieren.
Die Beschreibung der Funktion ist ab Seite 127 verfügbar und im White Paper
1SDC007410G0201 „Lastmanagement mit Ekip Power
2" ausführlich beschrieben.
Hauptanschlüsse
Ekip UP verfügt über ein Touchscreen-Display für den Zugriff zu den Konfigurations-Menüs und
zur Prüfung der Parameter, Messwerte, Informationen (Seite 29).
Die Speisung von Ekip UP wird durch das Modul Ekip Supply (Seite 148) garantiert, das auf
der oberen Klemmleiste montiert wird, die auch den Anschluss von Zusatzmodulen ermöglicht
(siehe nächstes Kapitel).
Auf der Klemmenleiste sind auch die externen Anschlüsse von Ekip UP erhältlich:

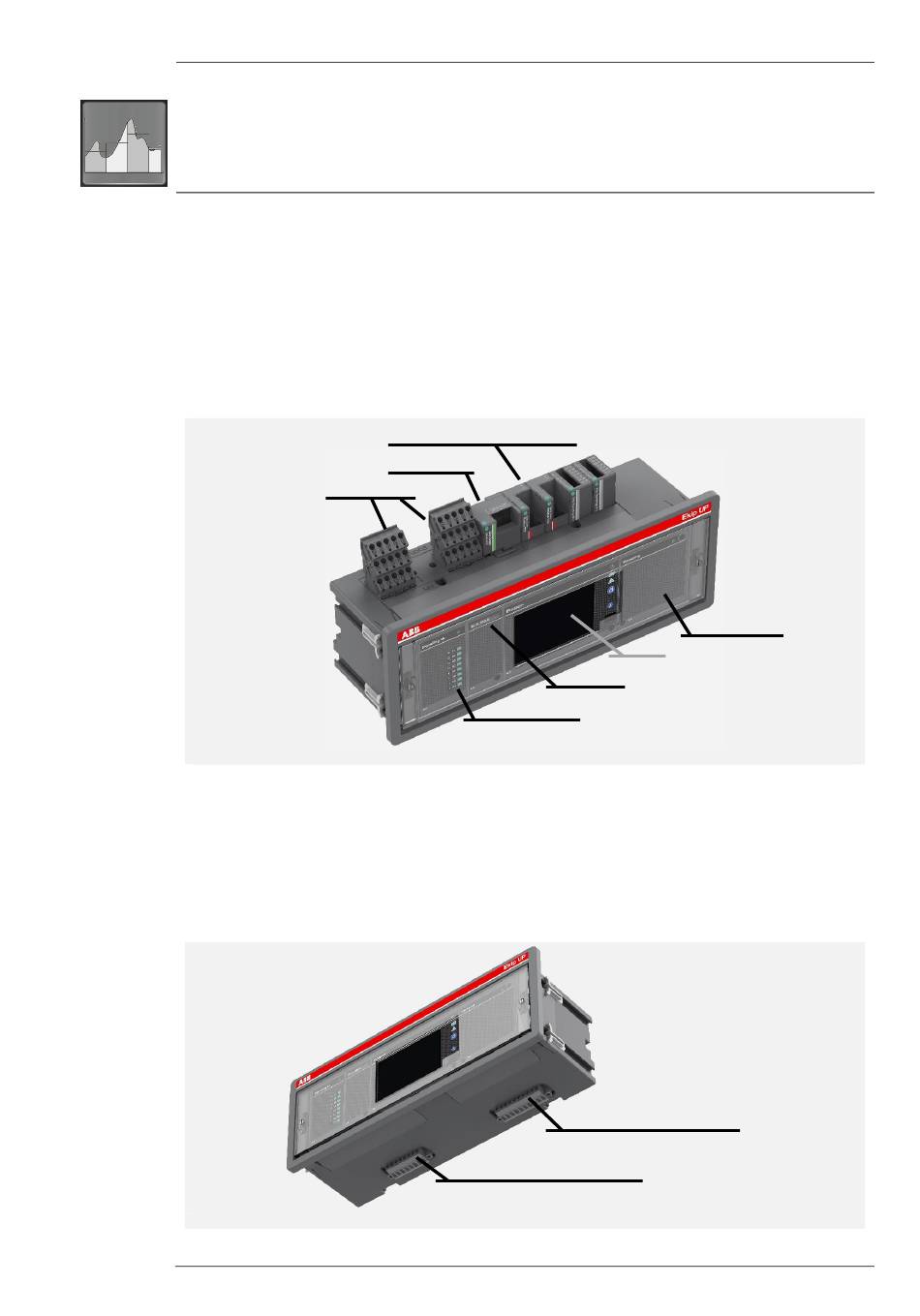

Abbildung 2: Obere Anschlüsse
Messungen sind durch den Anschluss von Ekip UP an die Anlagenleitungen möglich:
Abbildung 3: Untere Anschlüsse
1SDH002003A1003
ECN000090595
•
Ekip Signalisierung 4K, um programmierbare Ein-/Ausgänge zu verwalten (Seite 151)
•
Zonenselektivität, um die Auslösemeldungen zwischen mehreren Geräten zu verwalten
(Seite 83-84)
•
Externe Sensoren für Erdschluss oder Fehlerstrom (Seite 207)
Klemmenleisten
•
Strommessungen: Ekip UP muss an Stromsensoren angeschlossen werden, die in
verschiedenen Modellen erhältlich sind (Seite 143), die ihrerseits auf jeder Phase
installiert werden. Der Bemessungsstrom des Geräts ist mit dem austauschbaren
Rating Plug (Seite 147) neben dem Display konfigurierbar.
•
Spannungsmessungen: Ekip UP kann direkt oder mit externen Transformatoren an die
Hauptleitungen angeschlossen werden (Seite 153). Die Messung der Spannungen wird
durch das Modul Ekip Measuring unterstützt (Seite 153).
Rev. A
Module auf der Klemmenleiste
Ekip Supply
Rating Plug
Ekip Signalling 4K
Anschluss für Spannungsabgriffe
Anschluss für Stromsensoren
Controller
für
SACE
Ekip Measuring
Display
Emax
Ekip UP | 11
