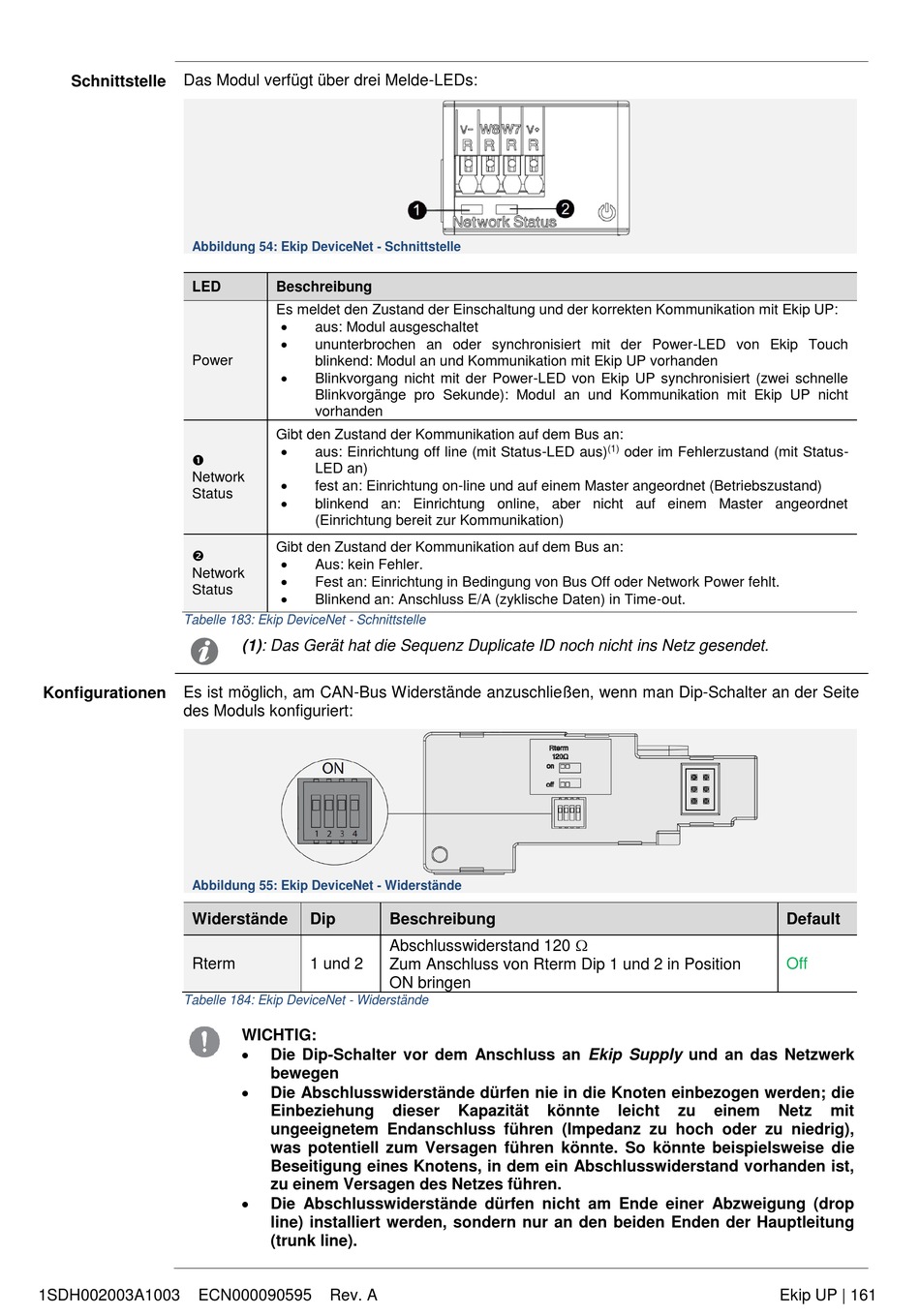

Abbildung 54: Ekip Devicenet - Schnittstelle; Abbildung 55: Ekip Devicenet - Widerstände; Tabelle 183: Ekip Devicenet - Schnittstelle; Tabelle 184: Ekip Devicenet - Widerstände - ABB Ekip UP Installations-, Konfigurations- Und Wartungsanleitung Für Den Installateur Und Den Benutzer

Das Modul verfügt über drei Melde-LEDs:
Schnittstelle

Abbildung 54: Ekip DeviceNet - Schnittstelle

LED
Power

Network
Status

Network
Status

Tabelle 183: Ekip DeviceNet - Schnittstelle

Es ist möglich, am CAN-Bus Widerstände anzuschließen, wenn man Dip-Schalter an der Seite
Konfigurationen
des Moduls konfiguriert:
Abbildung 55: Ekip DeviceNet - Widerstände
Widerstände
Rterm
Tabelle 184: Ekip DeviceNet - Widerstände
1SDH002003A1003 ECN000090595
Beschreibung
Es meldet den Zustand der Einschaltung und der korrekten Kommunikation mit Ekip UP:
•
aus: Modul ausgeschaltet
•
ununterbrochen an oder synchronisiert mit der Power-LED von Ekip Touch
blinkend: Modul an und Kommunikation mit Ekip UP vorhanden
•
Blinkvorgang nicht mit der Power-LED von Ekip UP synchronisiert (zwei schnelle
Blinkvorgänge pro Sekunde): Modul an und Kommunikation mit Ekip UP nicht
vorhanden
Gibt den Zustand der Kommunikation auf dem Bus an:
•
aus: Einrichtung off line (mit Status-LED aus)
LED an)
•
fest an: Einrichtung on-line und auf einem Master angeordnet (Betriebszustand)
•
blinkend an: Einrichtung online, aber nicht auf einem Master angeordnet
(Einrichtung bereit zur Kommunikation)
Gibt den Zustand der Kommunikation auf dem Bus an:
•
Aus: kein Fehler.
•
Fest an: Einrichtung in Bedingung von Bus Off oder Network Power fehlt.
•
Blinkend an: Anschluss E/A (zyklische Daten) in Time-out.
(1): Das Gerät hat die Sequenz Duplicate ID noch nicht ins Netz gesendet.
Dip Beschreibung
Abschlusswiderstand 120 
1 und 2
Zum Anschluss von Rterm Dip 1 und 2 in Position
ON bringen
WICHTIG:
•
Die Dip-Schalter vor dem Anschluss an Ekip Supply und an das Netzwerk
bewegen
•
Die Abschlusswiderstände dürfen nie in die Knoten einbezogen werden; die
Einbeziehung dieser
ungeeignetem Endanschluss führen (Impedanz zu hoch oder zu niedrig),
was potentiell zum Versagen führen könnte. So könnte beispielsweise die
Beseitigung eines Knotens, in dem ein Abschlusswiderstand vorhanden ist,
zu einem Versagen des Netzes führen.
•
Die Abschlusswiderstände dürfen nicht am Ende einer Abzweigung (drop
line) installiert werden, sondern nur an den beiden Enden der Hauptleitung
(trunk line).
Rev. A
(1)
oder im Fehlerzustand (mit Status-
Kapazität könnte leicht
Default
Off
zu einem Netz mit
Ekip UP | 161
