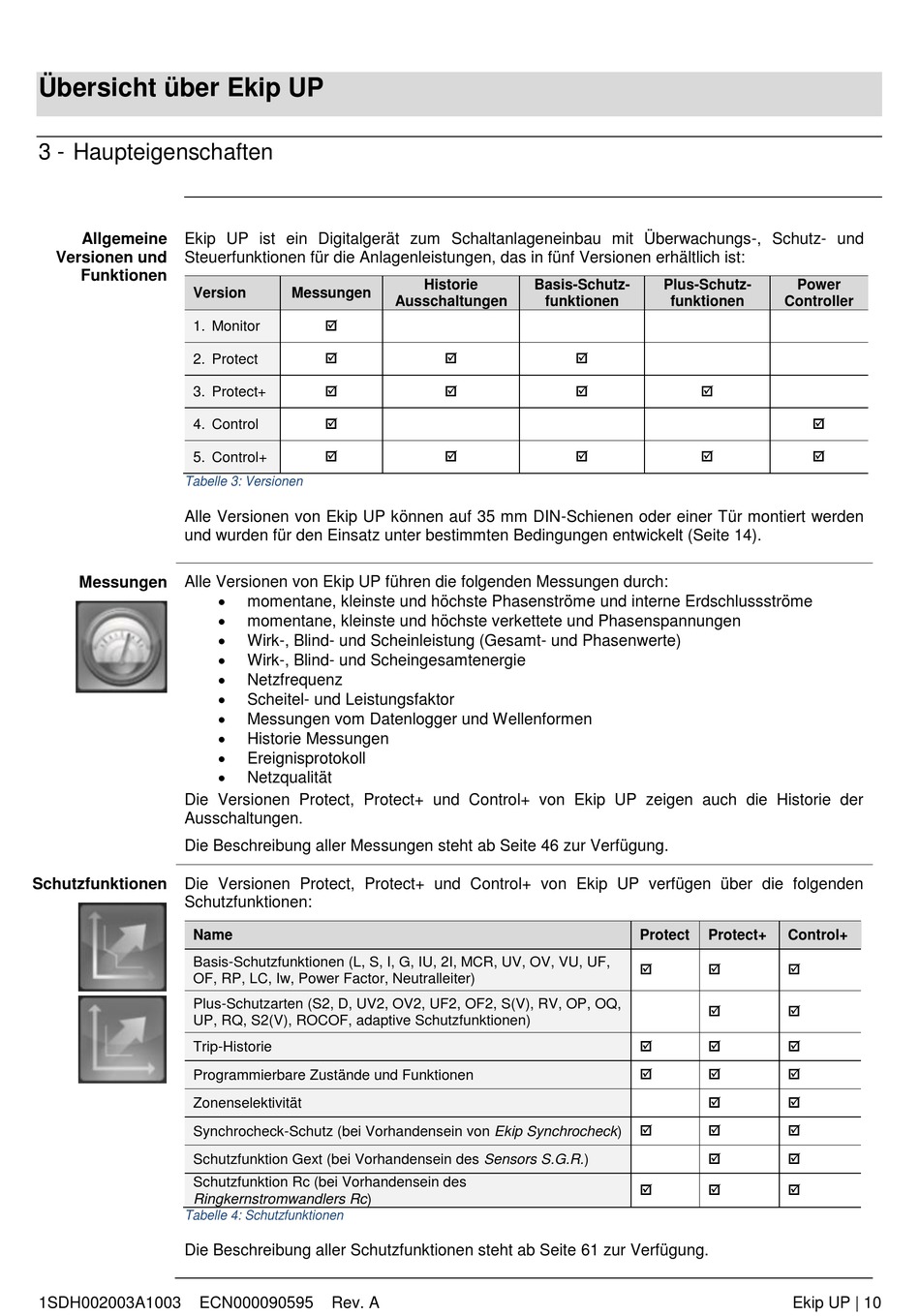

Übersicht über Ekip UP
3 - Haupteigenschaften
Allgemeine
Ekip UP ist ein Digitalgerät zum Schaltanlageneinbau mit Überwachungs-, Schutz- und
Versionen und
Steuerfunktionen für die Anlagenleistungen, das in fünf Versionen erhältlich ist:
Funktionen
Version
1. Monitor
2. Protect
3. Protect+
4. Control
5. Control+
Tabelle 3: Versionen
Alle Versionen von Ekip UP können auf 35 mm DIN-Schienen oder einer Tür montiert werden
und wurden für den Einsatz unter bestimmten Bedingungen entwickelt (Seite 14).
Alle Versionen von Ekip UP führen die folgenden Messungen durch:
Messungen
Die Versionen Protect, Protect+ und Control+ von Ekip UP zeigen auch die Historie der
Ausschaltungen.
Die Beschreibung aller Messungen steht ab Seite 46 zur Verfügung.
Die Versionen Protect, Protect+ und Control+ von Ekip UP verfügen über die folgenden
Schutzfunktionen
Schutzfunktionen:
Name
Basis-Schutzfunktionen (L, S, I, G, IU, 2I, MCR, UV, OV, VU, UF,
OF, RP, LC, Iw, Power Factor, Neutralleiter)
Plus-Schutzarten (S2, D, UV2, OV2, UF2, OF2, S(V), RV, OP, OQ,
UP, RQ, S2(V), ROCOF, adaptive Schutzfunktionen)
Trip-Historie
Programmierbare Zustände und Funktionen
Zonenselektivität
Synchrocheck-Schutz (bei Vorhandensein von Ekip Synchrocheck)
Schutzfunktion Gext (bei Vorhandensein des Sensors S.G.R.)
Schutzfunktion Rc (bei Vorhandensein des
Ringkernstromwandlers Rc)
Tabelle 4: Schutzfunktionen
Die Beschreibung aller Schutzfunktionen steht ab Seite 61 zur Verfügung.
1SDH002003A1003
ECN000090595
Messungen
•
momentane, kleinste und höchste Phasenströme und interne Erdschlussströme
•
momentane, kleinste und höchste verkettete und Phasenspannungen
•
Wirk-, Blind- und Scheinleistung (Gesamt- und Phasenwerte)
•
Wirk-, Blind- und Scheingesamtenergie
•
Netzfrequenz
•
Scheitel- und Leistungsfaktor
•
Messungen vom Datenlogger und Wellenformen
•
Historie Messungen
•
Ereignisprotokoll
•
Netzqualität
Rev. A
Historie
Basis-Schutz-
Ausschaltungen
funktionen
Plus-Schutz-
funktionen
Protect
Protect+
Power
Controller
Control+
Ekip UP | 10
