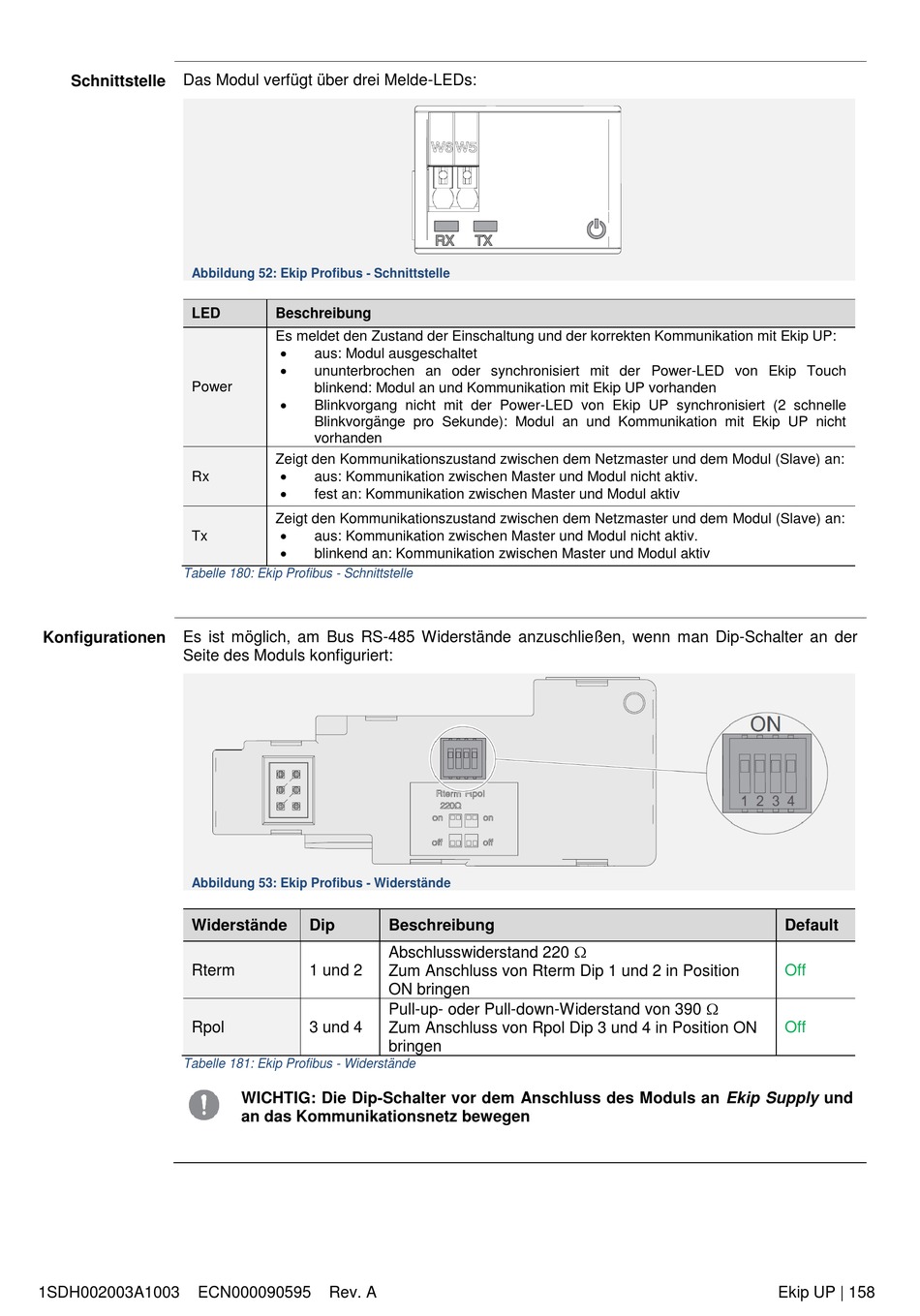

Das Modul verfügt über drei Melde-LEDs:
Schnittstelle

Abbildung 52: Ekip Profibus - Schnittstelle

LED
Power
Rx
Tx

Tabelle 180: Ekip Profibus - Schnittstelle

Konfigurationen Es ist möglich, am Bus RS-485 Widerstände anzuschließen, wenn man Dip-Schalter an der
Seite des Moduls konfiguriert:
Abbildung 53: Ekip Profibus - Widerstände
Widerstände
Rterm
Rpol
Tabelle 181: Ekip Profibus - Widerstände
1SDH002003A1003 ECN000090595
Beschreibung
Es meldet den Zustand der Einschaltung und der korrekten Kommunikation mit Ekip UP:
•
aus: Modul ausgeschaltet
•
ununterbrochen an oder synchronisiert mit der Power-LED von Ekip Touch
blinkend: Modul an und Kommunikation mit Ekip UP vorhanden
•
Blinkvorgang nicht mit der Power-LED von Ekip UP synchronisiert (2 schnelle
Blinkvorgänge pro Sekunde): Modul an und Kommunikation mit Ekip UP nicht
vorhanden
Zeigt den Kommunikationszustand zwischen dem Netzmaster und dem Modul (Slave) an:
•
aus: Kommunikation zwischen Master und Modul nicht aktiv.
•
fest an: Kommunikation zwischen Master und Modul aktiv
Zeigt den Kommunikationszustand zwischen dem Netzmaster und dem Modul (Slave) an:
•
aus: Kommunikation zwischen Master und Modul nicht aktiv.
•
blinkend an: Kommunikation zwischen Master und Modul aktiv
Dip Beschreibung
Abschlusswiderstand 220 
1 und 2
Zum Anschluss von Rterm Dip 1 und 2 in Position
ON bringen
Pull-up- oder Pull-down-Widerstand von 390 
3 und 4 Zum Anschluss von Rpol Dip 3 und 4 in Position ON
bringen
WICHTIG: Die Dip-Schalter vor dem Anschluss des Moduls an Ekip Supply und
an das Kommunikationsnetz bewegen
Rev. A
Default
Off
Off
Ekip UP | 158
