AC31-Adapter
Ersatzgeräte: E/A-Module > Ersatzgerät 07DC92-AD

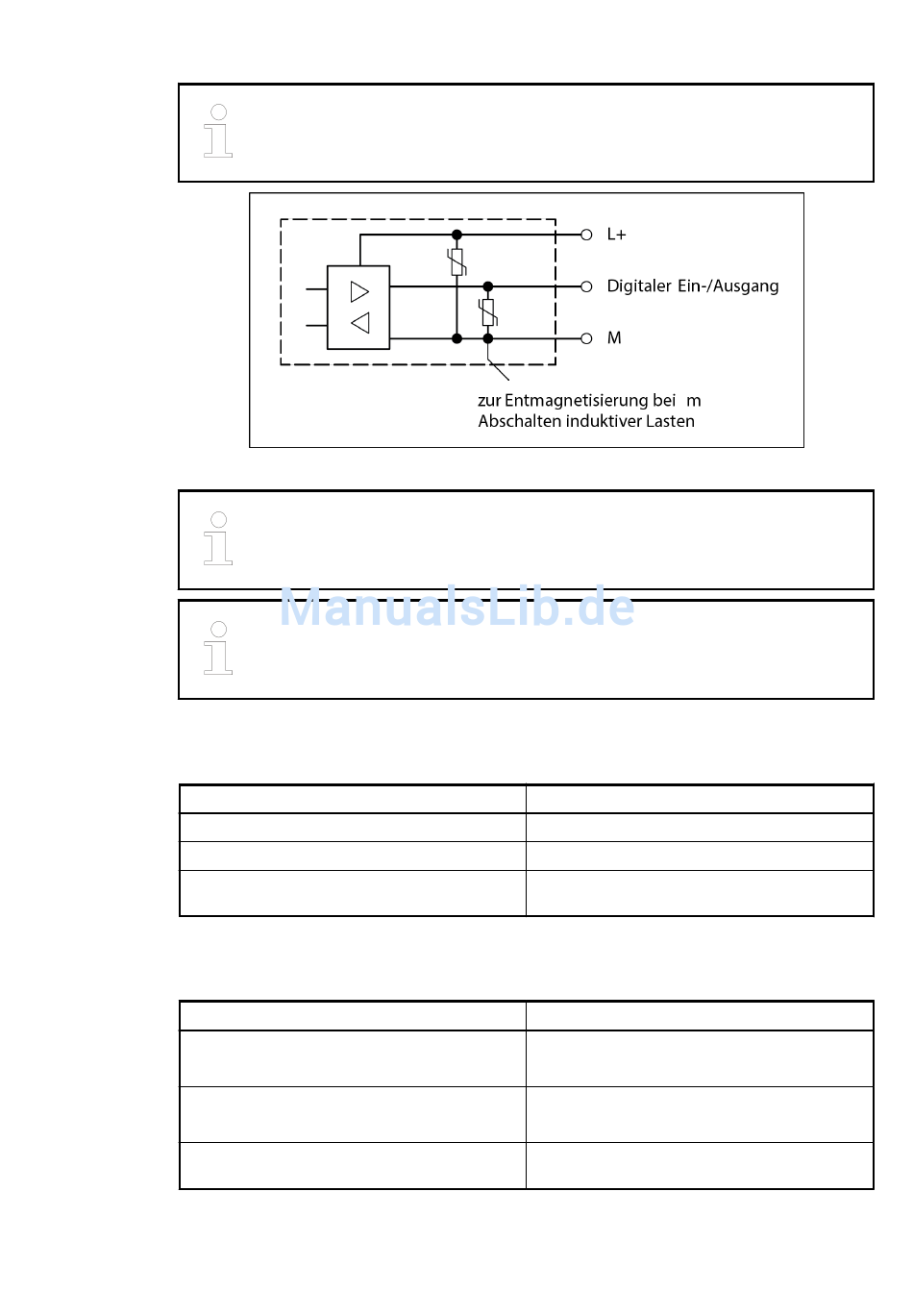

Abb. 54: Schutzschaltungen Ein-/Ausgänge
1.5.2.8.4
Anschluss an den CS31-Systembus
Daten
Verbindungen
CS31-Typ
Abschlusswiderstand
1.5.2.8.5
Mechanische Daten
Daten
Breite x Höhe x Tiefe
Gewicht
Abmessungen für den Einbau
90
Weiterführende Informationen finden Sie in der Bestandsdokumentation.
Aufgrund der geänderten Schutzschaltung an den Ein- und Ausgängen ent-
fallen die Einschränkungen der Eingangssignalspannung, die in der Bestands-
dokumentation beschrieben ist.
Wenn die Kanäle als Eingänge verwendet werden sollen, dann müssen die ent-
sprechenden Ausgänge (High-Side-Schalter) ausgeschaltet sein.
3ADR010122, 8, de_DE
Wert
X1/B2, X1/B1
04 (digitale Ein-/Ausgabe)
Nicht vorhanden (ist bei Bedarf extern vorzu-
sehen)
Wert
Ersatzgerät: 120 x 140 x ca. 80 mm
Bestandsgerät: 120 x 140 x 85 mm
Ersatzgerät: 351 g (inkl. Klemmen)
Bestandsgerät: 450 g
Siehe Betriebs- und Montageanweisung des
Ersatzgeräts (3ADR020151M0401)
2018/09/24
