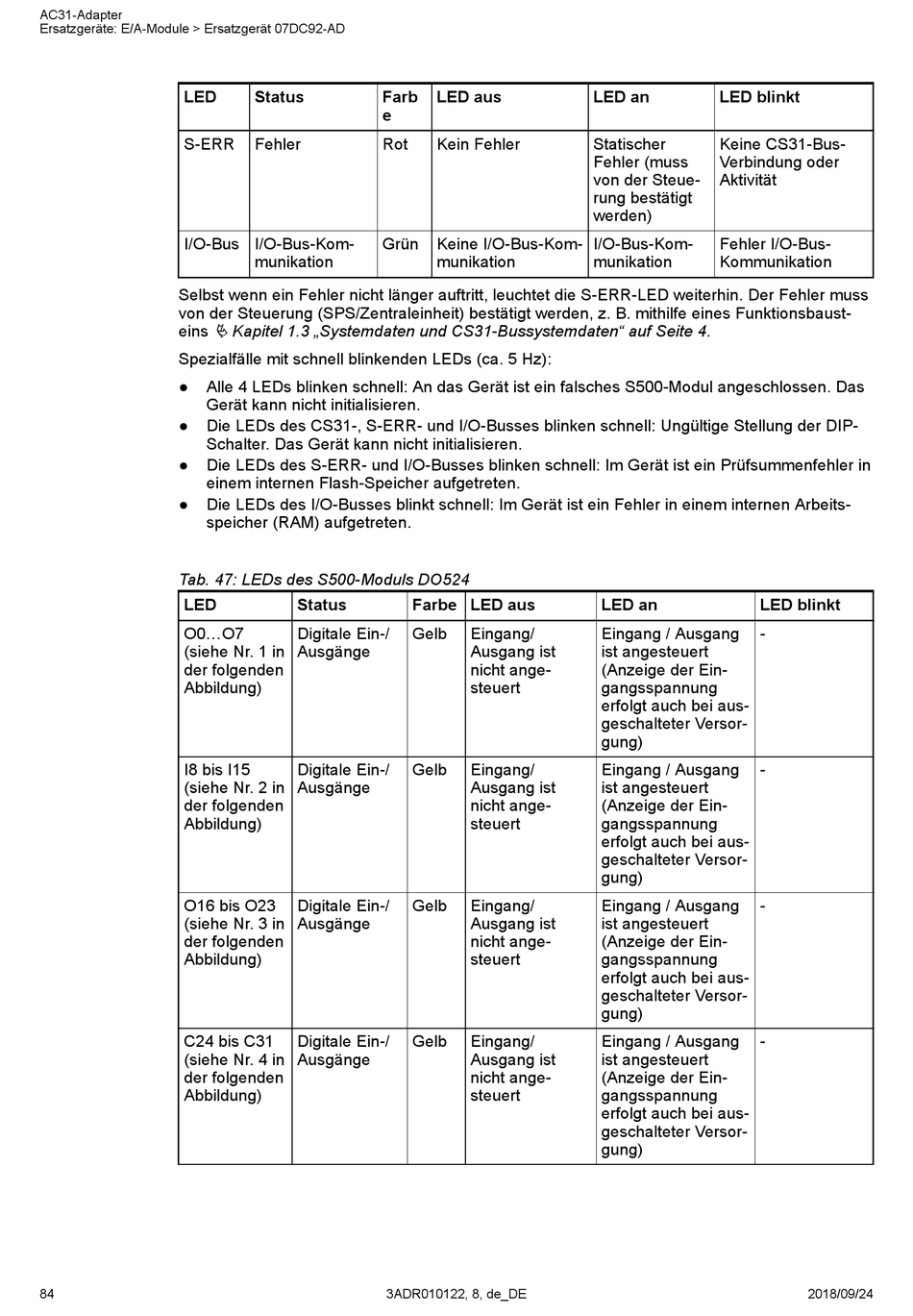

AC31-Adapter
Ersatzgeräte: E/A-Module > Ersatzgerät 07DC92-AD
LED
S-ERR
I/O-Bus I/O-Bus-Kom-
Selbst wenn ein Fehler nicht länger auftritt, leuchtet die S-ERR-LED weiterhin. Der Fehler muss
von der Steuerung (SPS/Zentraleinheit) bestätigt werden, z. B. mithilfe eines Funktionsbaust-
eins
Spezialfälle mit schnell blinkenden LEDs (ca. 5 Hz):
●
Alle 4 LEDs blinken schnell: An das Gerät ist ein falsches S500-Modul angeschlossen. Das
Gerät kann nicht initialisieren.
●
Die LEDs des CS31-, S-ERR- und I/O-Busses blinken schnell: Ungültige Stellung der DIP-
Schalter. Das Gerät kann nicht initialisieren.
●
Die LEDs des S-ERR- und I/O-Busses blinken schnell: Im Gerät ist ein Prüfsummenfehler in
einem internen Flash-Speicher aufgetreten.
●
Die LEDs des I/O-Busses blinkt schnell: Im Gerät ist ein Fehler in einem internen Arbeits-
speicher (RAM) aufgetreten.
Tab. 47: LEDs des S500-Moduls DO524
LED
O0...O7
(siehe Nr. 1 in
der folgenden
Abbildung)
I8 bis I15
(siehe Nr. 2 in
der folgenden
Abbildung)
O16 bis O23
(siehe Nr. 3 in
der folgenden
Abbildung)
C24 bis C31
(siehe Nr. 4 in
der folgenden
Abbildung)
84
Status
Farb
e
Fehler
Rot
Grün
munikation
Ä Kapitel 1.3 „Systemdaten und CS31-Bussystemdaten" auf Seite 4.
Status
Digitale Ein-/
Ausgänge
Digitale Ein-/
Ausgänge
Digitale Ein-/
Ausgänge
Digitale Ein-/
Ausgänge
LED aus
Kein Fehler
Keine I/O-Bus-Kom-
munikation
Farbe LED aus
Gelb
Eingang/
Ausgang ist
nicht ange-
steuert
Gelb
Eingang/
Ausgang ist
nicht ange-
steuert
Gelb
Eingang/
Ausgang ist
nicht ange-
steuert
Gelb
Eingang/
Ausgang ist
nicht ange-
steuert
3ADR010122, 8, de_DE
LED an
LED blinkt
Statischer
Keine CS31-Bus-
Fehler (muss
Verbindung oder
von der Steue-
Aktivität
rung bestätigt
werden)
I/O-Bus-Kom-
Fehler I/O-Bus-
munikation
Kommunikation
LED an
LED blinkt
Eingang / Ausgang
-
ist angesteuert
(Anzeige der Ein-
gangsspannung
erfolgt auch bei aus-
geschalteter Versor-
gung)
Eingang / Ausgang
-
ist angesteuert
(Anzeige der Ein-
gangsspannung
erfolgt auch bei aus-
geschalteter Versor-
gung)
Eingang / Ausgang
-
ist angesteuert
(Anzeige der Ein-
gangsspannung
erfolgt auch bei aus-
geschalteter Versor-
gung)
Eingang / Ausgang
-
ist angesteuert
(Anzeige der Ein-
gangsspannung
erfolgt auch bei aus-
geschalteter Versor-
gung)
2018/09/24
