Abb. 33: Anordnung der analogen Ausgänge
Auflösung: 12-Bit (+ Vorzeichen)
Die 4 analogen Ausgänge sind potentialgebunden und haben intern über PTC-Widerstände
einen Bezug zu ZP.
Ausgabebe-
Eine Verdrahtungsänderung ist nicht notwendig. Der Sensor wird wie beim Bestandsgerät
reiche ±10 V /
07KT98 angeschlossen. Ausgangsbelastbarkeit als Spannungsausgang: max. ±10 mA.
0 ... 20 mA / 4 ...
20 mA

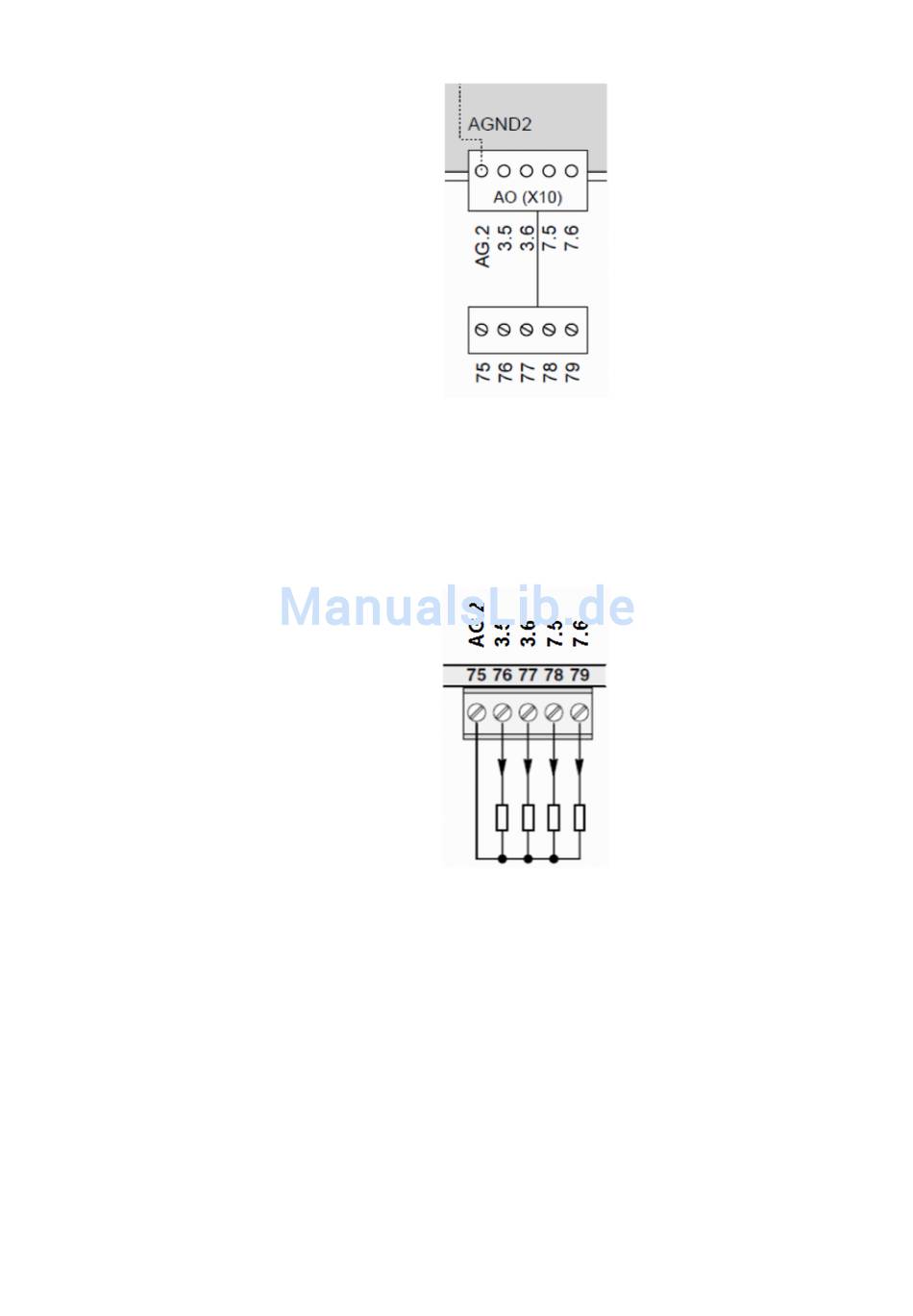

Abb. 34: Anschluss von Ausgangslasten (Spannung und Strom) an die analogen Ausgänge
Batterie und Batteriewechsel
Die AC31-Adapter verwenden eine andere Batterie (Lithium-Batterie TA521).
Weiterführende Informationen finden Sie in der AC500-Dokumentation.
Serielle Schnittstelle COM1
Die serielle Schnittstelle COM1 ist nicht mehr verfügbar.
Die Programmierung kann über die serielle Schnittstelle COM2 erfolgen.
2018/09/24
3ADR010122, 8, de_DE
Ersatzgeräte: CPU > Ersatzgerät 07KT9x-AD
AC31-Adapter
43
