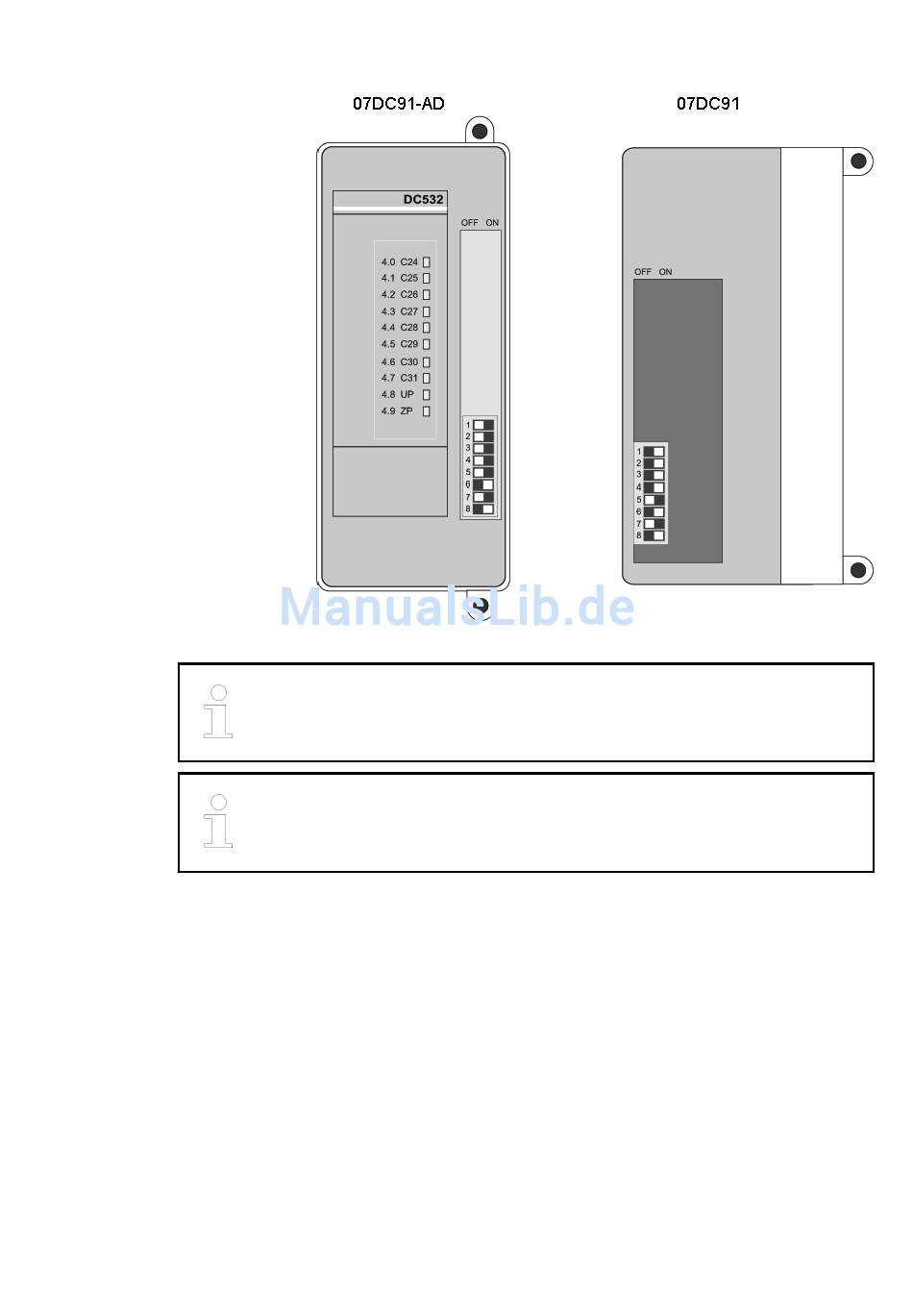

Abb. 42: DIP-Schalter für 07DC91-AD
1.5.1.6
Verhalten bei Normalbetrieb
Interpretation der LEDs:
●
Nach dem Einschalten der Versorgungsspannung initialisiert sich das Gerät selbsttätig.
Während dieser Zeit blinkt die S-ERR-LED.
●
Die PWR-LED leuchtet sobald die interne Versorgungsspannung des Geräts vorhanden ist.
●
Nach erfolgreicher Initialisierung der I/O-Bus-Kommunikation zum S500-Modul leuchtet die
I/O-Bus-LED.
●
Nach erfolgreicher Initialisierung der CS31-Bus-Kommunikation leuchtet die CS31-LED. Die
S-ERR-LED wird ausgeschaltet.
●
Im Betrieb zeigen die gelben LEDs die Signalzustände der Kanäle an.
2018/09/24
Die DIP-Schalter werden vom Gerät nur einmal nach dem Zuschalten der
Spannungsversorgung eingelesen.
Weiterführende Informationen finden Sie in der Bestandsdokumentation.
3ADR010122, 8, de_DE
Ersatzgeräte: E/A-Module > Ersatzgerät 07DC91-AD
AC31-Adapter
67
