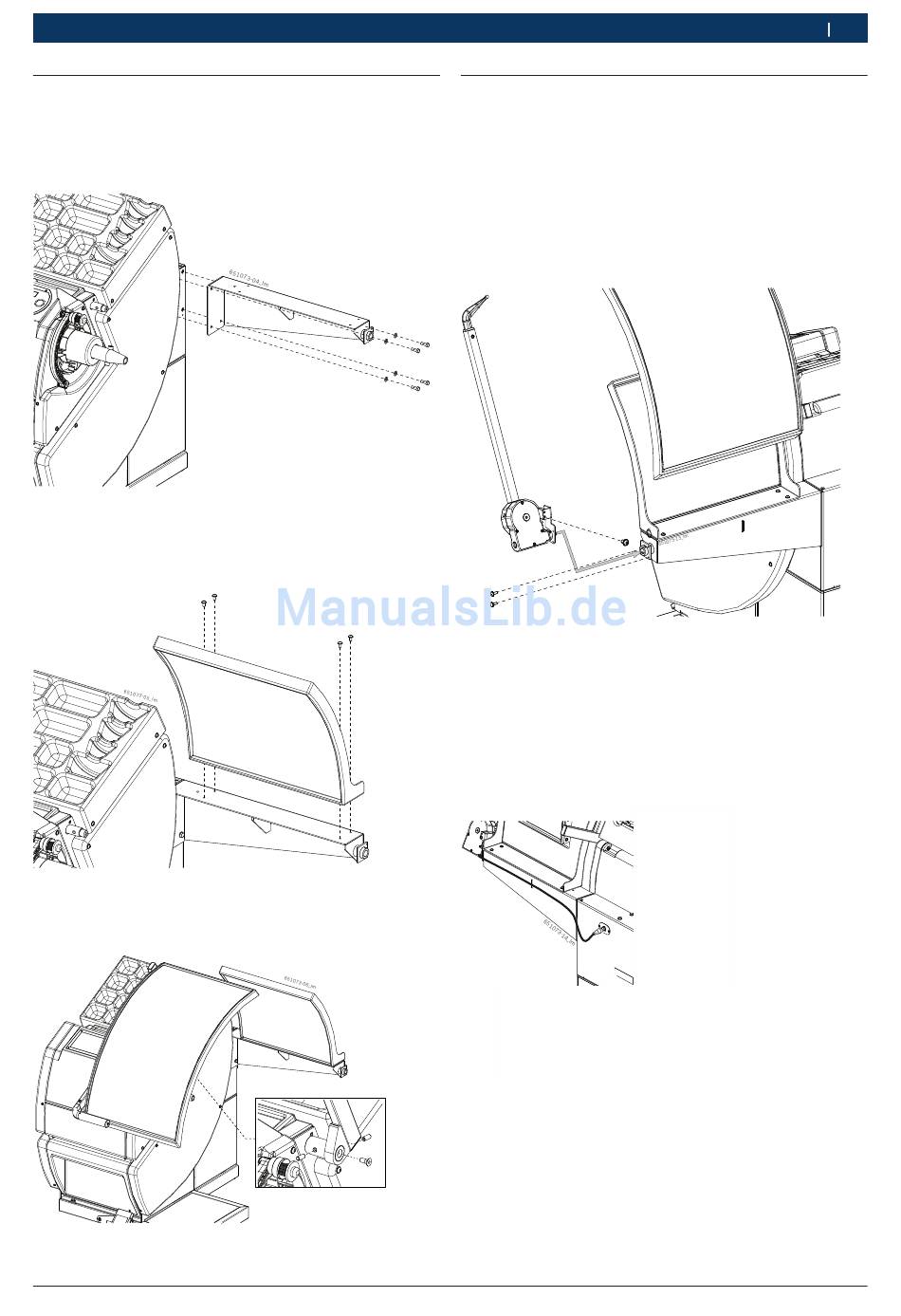

4.3 Montar la cubierta protectora de la
rueda
1. Fijar el dispositivo de apoyo para la cubierta de la
rueda con los cinco tornillos suministrados en el
WBE 4230.
2. Montar la parte inferior de la cubierta de la rueda en
el dispositivo de apoyo mediante los cuatro tornillos
suministrados.
3. Fijar la parte superior de la cubierta de la rueda sob-
re el brazo de apoyo en el WBE 4230 con el perno y
el tornillo, ver la figura.
Robert Bosch GmbH
Primera puesta en funcionamiento | WBE 4230 | 87
4.4

Montaje del dispositivo

i
Esta operación se tiene que efectuar cuando la tapa
de protección de la rueda esté instalada en la equi-
libradora.
1. Fijar el estribo del calibre de ancho angular al tubo
de soporte de la tapa de protección de la rueda ator-
nillando los 3 tornillos en los orificios adecuados.
Fig. 2: Montaje del calibre de ancho angular
2. Conectar el cable de conexión del brazo de medición
sobre el reverso de la equilibradora y fijarlo con las
abrazaderas que se incluyen, tal como se muestra en
el dibujo.
Fig. 3: Conexión del calibre de ancho angular
1 Cable de conexión del calibre de ancho angular
2 Abrazadera
