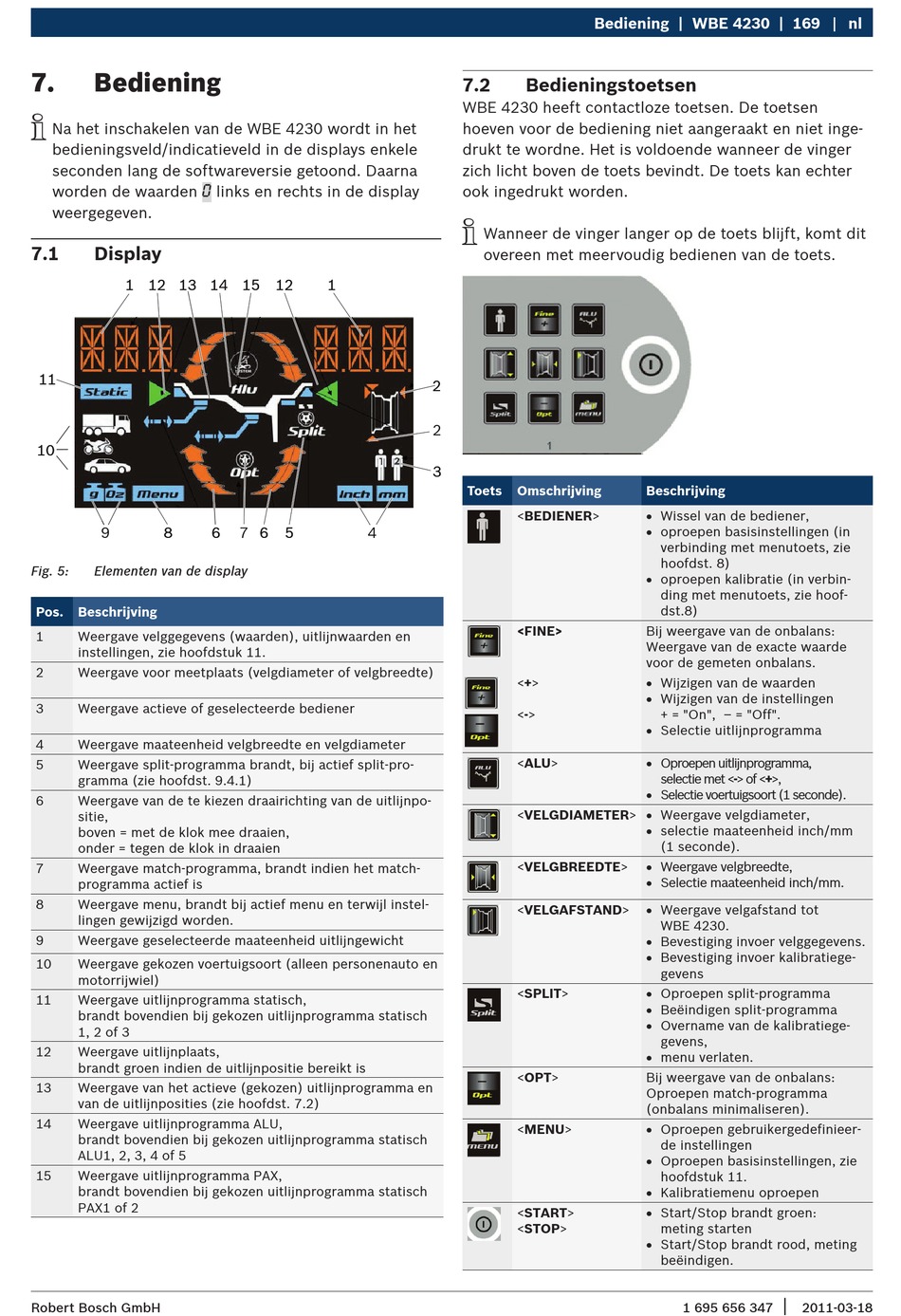

7.

Bediening

i
Na het inschakelen van de WBE 4230 wordt in het
bedieningsveld/indicatieveld in de displays enkele
seconden lang de softwareversie getoond. Daarna
worden de waarden
0
weergegeven.
7.1

Display

1 1 12 12 13 13
11 11
1 1
10 10
9 8 8
Fig. 5: Elementen van de display
Pos. Beschrijving
1 Weergave velggegevens (waarden), uitlijnwaarden en
instellingen, zie hoofdstuk 11.
2 Weergave voor meetplaats (velgdiameter of velgbreedte)
3 Weergave actieve of geselecteerde bediener
4 Weergave maateenheid velgbreedte en velgdiameter
5 Weergave split-programma brandt, bij actief split-pro-
gramma (zie hoofdst. 9.4.1)
6 Weergave van de te kiezen draairichting van de uitlijnpo-
sitie,
boven = met de klok mee draaien,
onder = tegen de klok in draaien
7 Weergave match-programma, brandt indien het match-
programma actief is
8 Weergave menu, brandt bij actief menu en terwijl instel-
lingen gewijzigd worden.
9 Weergave geselecteerde maateenheid uitlijngewicht
10 Weergave gekozen voertuigsoort (alleen personenauto en
motorrijwiel)
11 Weergave uitlijnprogramma statisch,
brandt bovendien bij gekozen uitlijnprogramma statisch
1, 2 of 3
12 Weergave uitlijnplaats,
brandt groen indien de uitlijnpositie bereikt is
13 Weergave van het actieve (gekozen) uitlijnprogramma en
van de uitlijnposities (zie hoofdst. 7.2)
14 Weergave uitlijnprogramma ALU,
brandt bovendien bij gekozen uitlijnprogramma statisch
ALU1, 2, 3, 4 of 5
15 Weergave uitlijnprogramma PAX,
brandt bovendien bij gekozen uitlijnprogramma statisch
PAX1 of 2
Robert Bosch GmbH
links en rechts in de display
14 14 15 15 12 12 1 1
9 9
9 9 1 1
6 6 7 6 6 5 5 4
7.2

Bedieningstoetsen

WBE 4230 heeft contactloze toetsen. De toetsen
hoeven voor de bediening niet aangeraakt en niet inge-
drukt te wordne. Het is voldoende wanneer de vinger
zich licht boven de toets bevindt. De toets kan echter
ook ingedrukt worden.
i
Wanneer de vinger langer op de toets blijft, komt dit
overeen met meervoudig bedienen van de toets.
2 2
1 1
2
3 3
Toets Omschrijving
<BEDIENER>
<FINE>
<+>
<->
<ALU>
<VELGDIAMETER> R Weergave velgdiameter,
<VELGBREEDTE>
<VELGAFSTAND>
<SPLIT>
<OPT>
<MENU>
<START>
<STOP>
Bediening | WBE 4230 | 169
Beschrijving
R Wissel van de bediener,
R oproepen basisinstellingen (in
verbinding met menutoets, zie
hoofdst. 8)
R oproepen kalibratie (in verbin-
ding met menutoets, zie hoof-
dst.8)
Bij weergave van de onbalans:
Weergave van de exacte waarde
voor de gemeten onbalans.
R Wijzigen van de waarden
R Wijzigen van de instellingen
+ = "On", – = "Off".
R Selectie uitlijnprogramma
R Oproepen uitlijnprogramma,
selectie met <-> of <+>,
R Selectie voertuigsoort (1 seconde).
R selectie maateenheid inch/mm
(1 seconde).
R Weergave velgbreedte,
R Selectie maateenheid inch/mm.
R Weergave velgafstand tot
WBE 4230.
R Bevestiging invoer velggegevens.
R Bevestiging invoer kalibratiege-
gevens
R Oproepen split-programma
R Beëindigen split-programma
R Overname van de kalibratiege-
gevens,
R menu verlaten.
Bij weergave van de onbalans:
Oproepen match-programma
(onbalans minimaliseren).
R Oproepen gebruikergedefinieer-
de instellingen
R Oproepen basisinstellingen, zie
hoofdstuk 11.
R Kalibratiemenu oproepen
R Start/Stop brandt groen:
meting starten
R Start/Stop brandt rood, meting
beëindigen.
