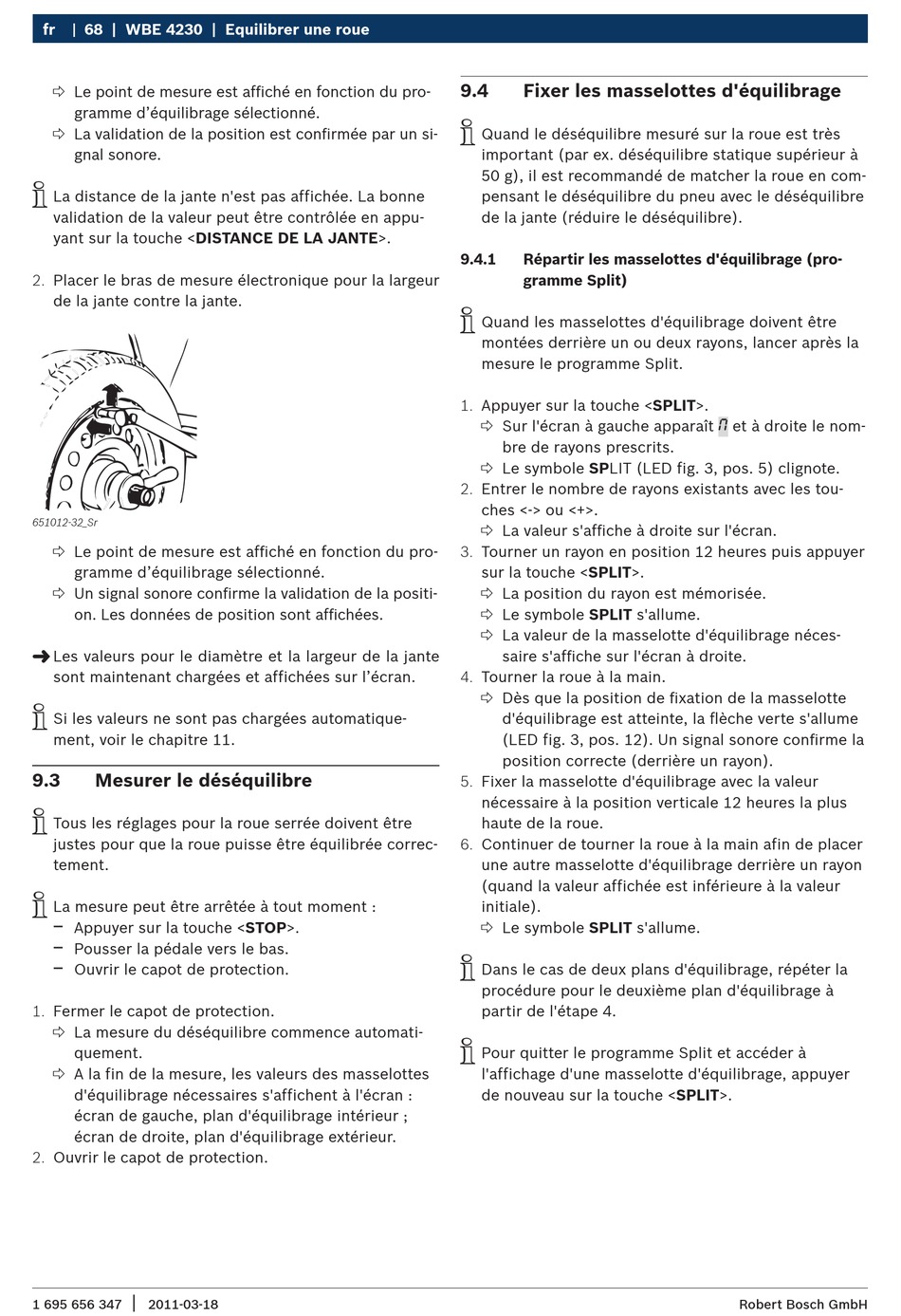

fr 68 | WBE 4230 | Equilibrer une roue
 Le point de mesure est affiché en fonction du pro-
gramme d'équilibrage sélectionné.
 La validation de la position est confirmée par un si-
gnal sonore.
i
La distance de la jante n'est pas affichée. La bonne
validation de la valeur peut être contrôlée en appu-
yant sur la touche <DISTANCE DE LA JANTE>.
2. Placer le bras de mesure électronique pour la largeur
de la jante contre la jante.
651012-32_Sr
 Le point de mesure est affiché en fonction du pro-
gramme d'équilibrage sélectionné.
 Un signal sonore confirme la validation de la positi-
on. Les données de position sont affichées.
"
Les valeurs pour le diamètre et la largeur de la jante
sont maintenant chargées et affichées sur l'écran.
i
Si les valeurs ne sont pas chargées automatique-
ment, voir le chapitre 11.
9.3 Mesurer le déséquilibre
i
Tous les réglages pour la roue serrée doivent être
justes pour que la roue puisse être équilibrée correc-
tement.
i
La mesure peut être arrêtée à tout moment :
$
Appuyer sur la touche <STOP>.
$
Pousser la pédale vers le bas.
$
Ouvrir le capot de protection.
1. Fermer le capot de protection.
 La mesure du déséquilibre commence automati-
quement.
 A la fin de la mesure, les valeurs des masselottes
d'équilibrage nécessaires s'affichent à l'écran :
écran de gauche, plan d'équilibrage intérieur ;
écran de droite, plan d'équilibrage extérieur.
2. Ouvrir le capot de protection.
|
1 695 656 347 2011-03-18
9.4 Fixer les masselottes d'équilibrage
i
Quand le déséquilibre mesuré sur la roue est très
important (par ex. déséquilibre statique supérieur à
50 g), il est recommandé de matcher la roue en com-
pensant le déséquilibre du pneu avec le déséquilibre
de la jante (réduire le déséquilibre).
9.4.1 Répartir les masselottes d'équilibrage (pro-
gramme Split)
i
Quand les masselottes d'équilibrage doivent être
montées derrière un ou deux rayons, lancer après la
mesure le programme Split.
1. Appuyer sur la touche <SPLIT>.
 Sur l'écran à gauche apparaît
bre de rayons prescrits.
 Le symbole SPLIT (LED fig. 3, pos. 5) clignote.
2. Entrer le nombre de rayons existants avec les tou-
ches <-> ou <+>.
 La valeur s'affiche à droite sur l'écran.
3. Tourner un rayon en position 12 heures puis appuyer
sur la touche <SPLIT>.
 La position du rayon est mémorisée.
 Le symbole SPLIT s'allume.
 La valeur de la masselotte d'équilibrage néces-
saire s'affiche sur l'écran à droite.
4. Tourner la roue à la main.
 Dès que la position de fixation de la masselotte
d'équilibrage est atteinte, la flèche verte s'allume
(LED fig. 3, pos. 12). Un signal sonore confirme la
position correcte (derrière un rayon).
5. Fixer la masselotte d'équilibrage avec la valeur
nécessaire à la position verticale 12 heures la plus
haute de la roue.
6. Continuer de tourner la roue à la main afin de placer
une autre masselotte d'équilibrage derrière un rayon
(quand la valeur affichée est inférieure à la valeur
initiale).
 Le symbole SPLIT s'allume.
i
Dans le cas de deux plans d'équilibrage, répéter la
procédure pour le deuxième plan d'équilibrage à
partir de l'étape 4.
i
Pour quitter le programme Split et accéder à
l'affichage d'une masselotte d'équilibrage, appuyer
de nouveau sur la touche <SPLIT>.
et à droite le nom-
M
