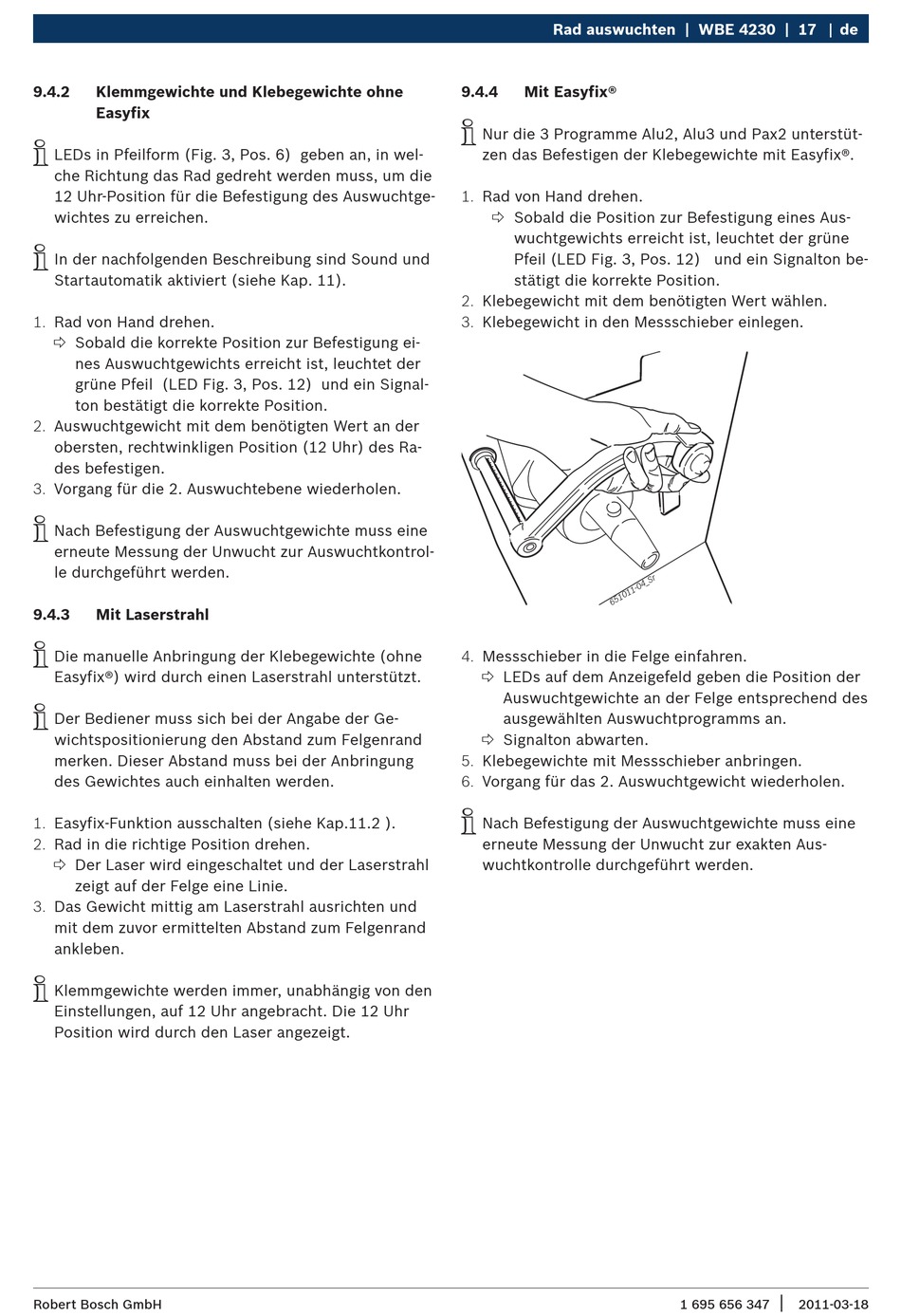

9.4.2 Klemmgewichte und Klebegewichte ohne
Easyfix
i
LEDs in Pfeilform (Fig. 3, Pos. 6) geben an, in wel-
che Richtung das Rad gedreht werden muss, um die
12 Uhr-Position für die Befestigung des Auswuchtge-
wichtes zu erreichen.
i
In der nachfolgenden Beschreibung sind Sound und
Startautomatik aktiviert (siehe Kap. 11).
1. Rad von Hand drehen.
 Sobald die korrekte Position zur Befestigung ei-
nes Auswuchtgewichts erreicht ist, leuchtet der
grüne Pfeil (LED Fig. 3, Pos. 12) und ein Signal-
ton bestätigt die korrekte Position.
2. Auswuchtgewicht mit dem benötigten Wert an der
obersten, rechtwinkligen Position (12 Uhr) des Ra-
des befestigen.
3. Vorgang für die 2. Auswuchtebene wiederholen.
i
Nach Befestigung der Auswuchtgewichte muss eine
erneute Messung der Unwucht zur Auswuchtkontrol-
le durchgeführt werden.
9.4.3 Mit Laserstrahl
i
Die manuelle Anbringung der Klebegewichte (ohne
Easyfix®) wird durch einen Laserstrahl unterstützt.
i
Der Bediener muss sich bei der Angabe der Ge-
wichtspositionierung den Abstand zum Felgenrand
merken. Dieser Abstand muss bei der Anbringung
des Gewichtes auch einhalten werden.
1. Easyfix-Funktion ausschalten (siehe Kap.11.2 ).
2. Rad in die richtige Position drehen.
 Der Laser wird eingeschaltet und der Laserstrahl
zeigt auf der Felge eine Linie.
3. Das Gewicht mittig am Laserstrahl ausrichten und
mit dem zuvor ermittelten Abstand zum Felgenrand
ankleben.
i
Klemmgewichte werden immer, unabhängig von den
Einstellungen, auf 12 Uhr angebracht. Die 12 Uhr
Position wird durch den Laser angezeigt.
Robert Bosch GmbH
Rad auswuchten | WBE 4230 | 17
9.4.4 Mit Easyfix®
i
Nur die 3 Programme Alu2, Alu3 und Pax2 unterstüt-
zen das Befestigen der Klebegewichte mit Easyfix®.
1. Rad von Hand drehen.
 Sobald die Position zur Befestigung eines Aus-
wuchtgewichts erreicht ist, leuchtet der grüne
Pfeil (LED Fig. 3, Pos. 12) und ein Signalton be-
stätigt die korrekte Position.
2. Klebegewicht mit dem benötigten Wert wählen.
3. Klebegewicht in den Messschieber einlegen.
4. Messschieber in die Felge einfahren.
 LEDs auf dem Anzeigefeld geben die Position der
Auswuchtgewichte an der Felge entsprechend des
ausgewählten Auswuchtprogramms an.
 Signalton abwarten.
5. Klebegewichte mit Messschieber anbringen.
6. Vorgang für das 2. Auswuchtgewicht wiederholen.
i
Nach Befestigung der Auswuchtgewichte muss eine
erneute Messung der Unwucht zur exakten Aus-
wuchtkontrolle durchgeführt werden.
