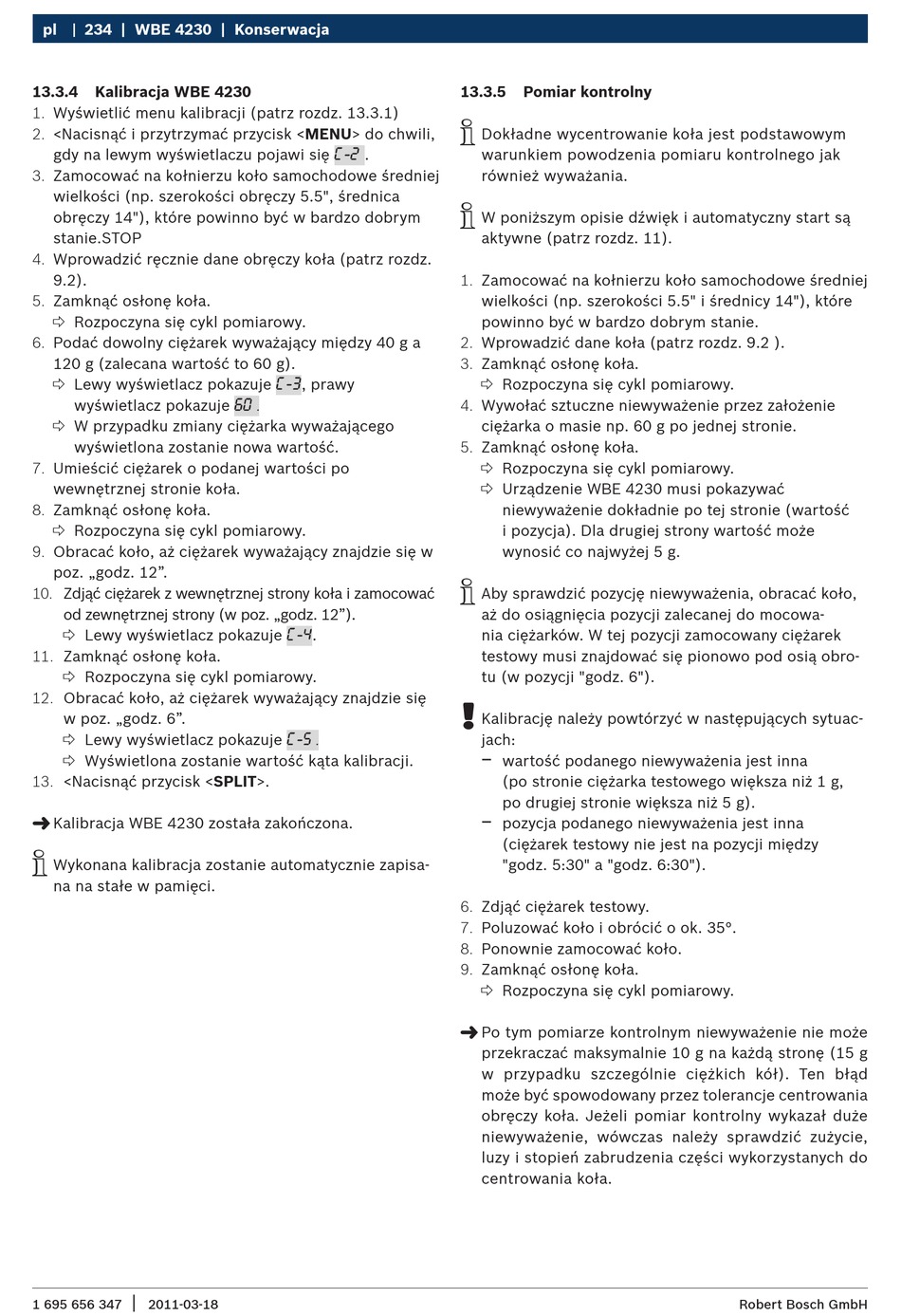

pl 234 | WBE 4230 | Konserwacja
13.3.4 Kalibracja WBE 4230
1. Wyświetlić menu kalibracji (patrz rozdz. 13.3.1)
2. <Nacisnąć i przytrzymać przycisk <MENU> do chwili,
gdy na lewym wyświetlaczu pojawi się
3. Zamocować na kołnierzu koło samochodowe średniej
wielkości (np. szerokości obręczy 5.5", średnica
obręczy 14"), które powinno być w bardzo dobrym
stanie.STOP
4. Wprowadzić ręcznie dane obręczy koła (patrz rozdz.
9.2).
5. Zamknąć osłonę koła.
 Rozpoczyna się cykl pomiarowy.
6. Podać dowolny ciężarek wyważający między 40 g a
120 g (zalecana wartość to 60 g).
 Lewy wyświetlacz pokazuje
wyświetlacz pokazuje
 W przypadku zmiany ciężarka wyważającego
wyświetlona zostanie nowa wartość.
7. Umieścić ciężarek o podanej wartości po
wewnętrznej stronie koła.
8. Zamknąć osłonę koła.
 Rozpoczyna się cykl pomiarowy.
9. Obracać koło, aż ciężarek wyważający znajdzie się w
poz. „godz. 12".
10. Zdjąć ciężarek z wewnętrznej strony koła i zamocować
od zewnętrznej strony (w poz. „godz. 12").
 Lewy wyświetlacz pokazuje
11. Zamknąć osłonę koła.
 Rozpoczyna się cykl pomiarowy.
12. Obracać koło, aż ciężarek wyważający znajdzie się
w poz. „godz. 6".
 Lewy wyświetlacz pokazuje
 Wyświetlona zostanie wartość kąta kalibracji.
13. <Nacisnąć przycisk <SPLIT>.
"
Kalibracja WBE 4230 została zakończona.
i
Wykonana kalibracja zostanie automatycznie zapisa-
na na stałe w pamięci.
|
1 695 656 347 2011-03-18
.
C-2
, prawy
C-3
60.
.
C-4
C-5.
13.3.5

Pomiar kontrolny

i
Dokładne wycentrowanie koła jest podstawowym
warunkiem powodzenia pomiaru kontrolnego jak
również wyważania.
i
W poniższym opisie dźwięk i automatyczny start są
aktywne (patrz rozdz. 11).
1. Zamocować na kołnierzu koło samochodowe średniej
wielkości (np. szerokości 5.5" i średnicy 14"), które
powinno być w bardzo dobrym stanie.
2. Wprowadzić dane koła (patrz rozdz. 9.2 ).
3. Zamknąć osłonę koła.
 Rozpoczyna się cykl pomiarowy.
4. Wywołać sztuczne niewyważenie przez założenie
ciężarka o masie np. 60 g po jednej stronie.
5. Zamknąć osłonę koła.
 Rozpoczyna się cykl pomiarowy.
 Urządzenie WBE 4230 musi pokazywać
niewyważenie dokładnie po tej stronie (wartość
i pozycja). Dla drugiej strony wartość może
wynosić co najwyżej 5 g.
i
Aby sprawdzić pozycję niewyważenia, obracać koło,
aż do osiągnięcia pozycji zalecanej do mocowa-
nia ciężarków. W tej pozycji zamocowany ciężarek
testowy musi znajdować się pionowo pod osią obro-
tu (w pozycji "godz. 6").
!
Kalibrację należy powtórzyć w następujących sytuac-
jach:
$
wartość podanego niewyważenia jest inna
(po stronie ciężarka testowego większa niż 1 g,
po drugiej stronie większa niż 5 g).
$
pozycja podanego niewyważenia jest inna
(ciężarek testowy nie jest na pozycji między
"godz. 5:30" a "godz. 6:30").
6. Zdjąć ciężarek testowy.
7. Poluzować koło i obrócić o ok. 35°.
8. Ponownie zamocować koło.
9. Zamknąć osłonę koła.
 Rozpoczyna się cykl pomiarowy.
"
Po tym pomiarze kontrolnym niewyważenie nie może
przekraczać maksymalnie 10 g na każdą stronę (15 g
w przypadku szczególnie ciężkich kół). Ten błąd
może być spowodowany przez tolerancje centrowania
obręczy koła. Jeżeli pomiar kontrolny wykazał duże
niewyważenie, wówczas należy sprawdzić zużycie,
luzy i stopień zabrudzenia części wykorzystanych do
centrowania koła.
