4.3

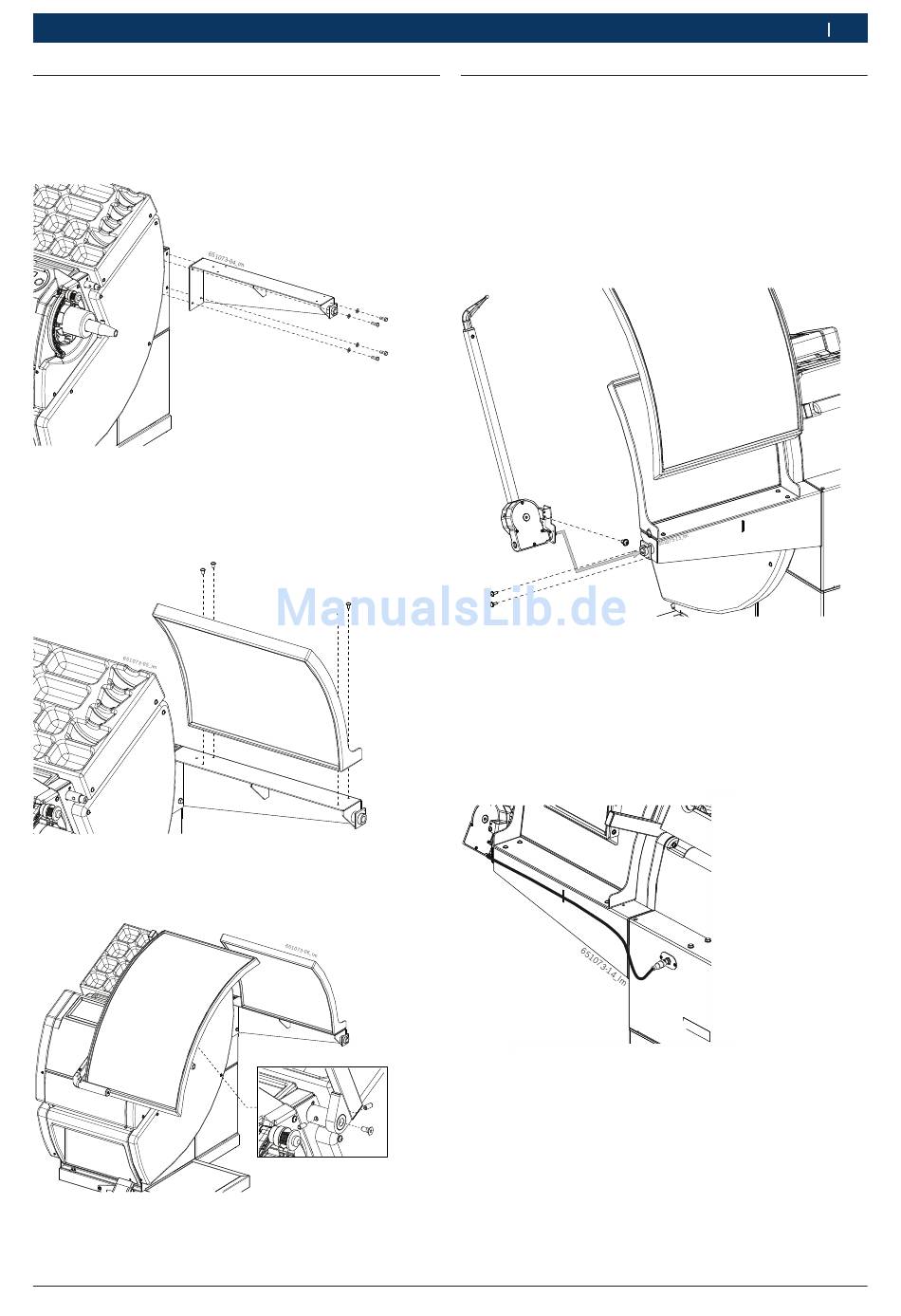

De wielbeschermkap monteren.

1. Steuninrichting voor wielbeschermkap met de vijf
meegeleverde schroeven aan de WBE 4230 bevesti-
gen.
2. Het onderste deel van de wielbeschermkap met de
vier meegeleverde schroeven aan de steuninrichting
monteren.
3. De mobiele wielbeschermkap via steunarm aan
WBE 4230 bevestigen met bout en schroef, zie afbe-
elding.
Robert Bosch GmbH
Eerste inbedrijfstelling | WBE 4230 | 165
4.4

Monteren van de voorziening

i
Deze handeling moet verricht worden als de be-
schermkap van het wiel al op de balanceermachine
gemonteerd is.
1. Bevestig de beugel van de meetarm op de steun-
buis van de beschermkap van het wiel door de 3
schroeven in de aangebrachte gaten vast te draaien.
Fig. 2: Montage van de kaliber openingshoek
2. Verbind de aansluitkabel van de kaliber openings-
hoek op de achterzijde van de balanceermachine en
bevestig met de bijgeleverde klemmen, zoals aange-
duid in de figuur.
Fig. 3: Aansluiting van de kaliber openingshoek
1 Aansluitkabel voor de kaliber openingshoek
2 Klem
