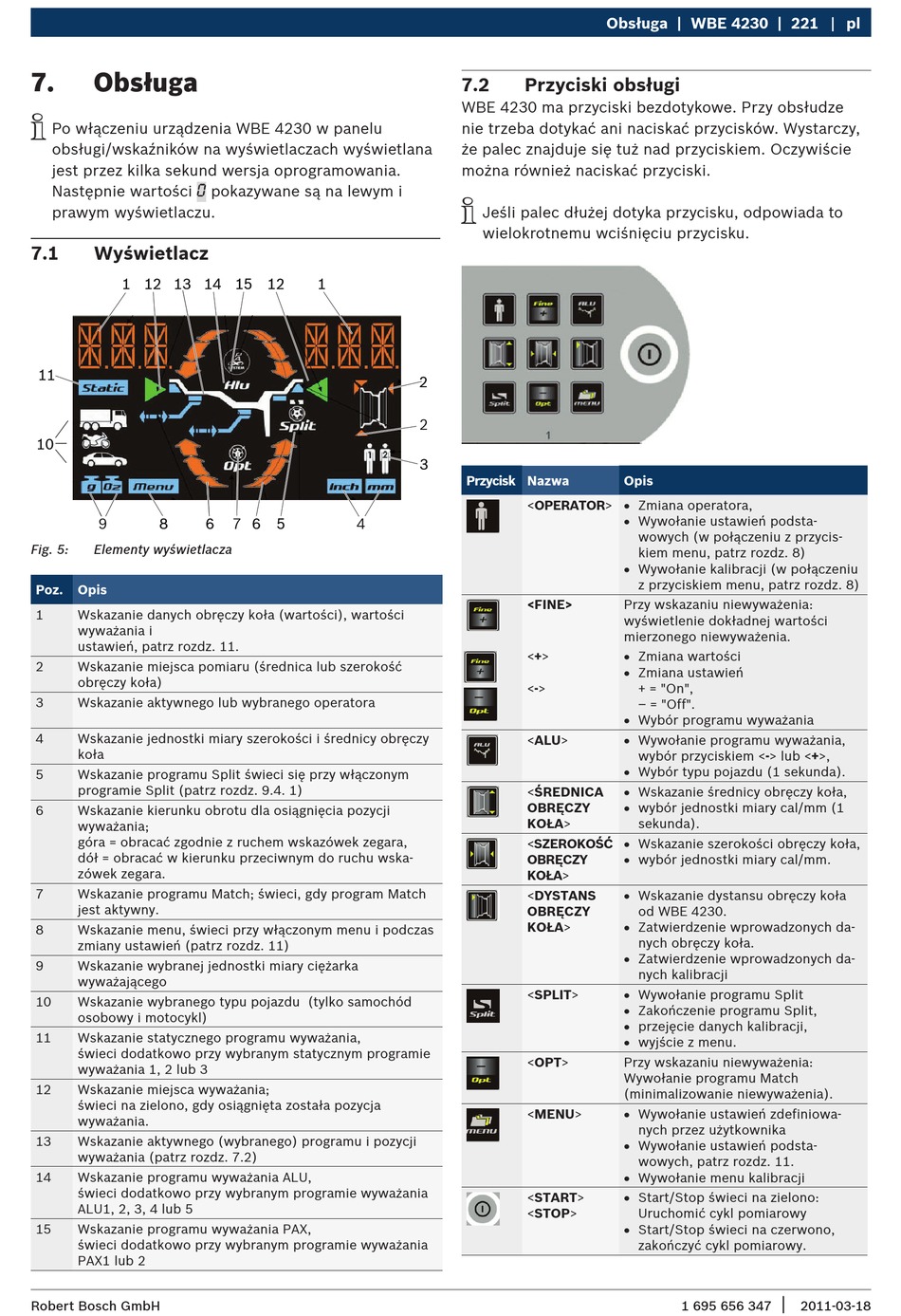

Obsługa; Wyświetlacz; Przyciski Obsługi - Bosch WBE 4230 Originalbetriebsanleitung

7. Obsługa
i
Po włączeniu urządzenia WBE 4230 w panelu
obsługi/wskaźników na wyświetlaczach wyświetlana
jest przez kilka sekund wersja oprogramowania.
Następnie wartości
0
prawym wyświetlaczu.
7.1 Wyświetlacz
1 1 12 12 13 13
11 11
1 1
10 10
9 8 8
Fig. 5: Elementy wyświetlacza
Poz. Opis
1 Wskazanie danych obręczy koła (wartości), wartości
wyważania i
ustawień, patrz rozdz. 11.
2 Wskazanie miejsca pomiaru (średnica lub szerokość
obręczy koła)
3 Wskazanie aktywnego lub wybranego operatora
4 Wskazanie jednostki miary szerokości i średnicy obręczy
koła
5 Wskazanie programu Split świeci się przy włączonym
programie Split (patrz rozdz. 9.4. 1)
6 Wskazanie kierunku obrotu dla osiągnięcia pozycji
wyważania;
góra = obracać zgodnie z ruchem wskazówek zegara,
dół = obracać w kierunku przeciwnym do ruchu wska-
zówek zegara.
7 Wskazanie programu Match; świeci, gdy program Match
jest aktywny.
8 Wskazanie menu, świeci przy włączonym menu i podczas
zmiany ustawień (patrz rozdz. 11)
9 Wskazanie wybranej jednostki miary ciężarka
wyważającego
10 Wskazanie wybranego typu pojazdu (tylko samochód
osobowy i motocykl)
11 Wskazanie statycznego programu wyważania,
świeci dodatkowo przy wybranym statycznym programie
wyważania 1, 2 lub 3
12 Wskazanie miejsca wyważania;
świeci na zielono, gdy osiągnięta została pozycja
wyważania.
13 Wskazanie aktywnego (wybranego) programu i pozycji
wyważania (patrz rozdz. 7.2)
14 Wskazanie programu wyważania ALU,
świeci dodatkowo przy wybranym programie wyważania
ALU1, 2, 3, 4 lub 5
15 Wskazanie programu wyważania PAX,
świeci dodatkowo przy wybranym programie wyważania
PAX1 lub 2
Robert Bosch GmbH
pokazywane są na lewym i
14 14 15 15 12 12 1 1
9 9 9 9
1 1
6 6 7 6 6 5 5 4
7.2 Przyciski obsługi
WBE 4230 ma przyciski bezdotykowe. Przy obsłudze
nie trzeba dotykać ani naciskać przycisków. Wystarczy,
że palec znajduje się tuż nad przyciskiem. Oczywiście
można również naciskać przyciski.
i
Jeśli palec dłużej dotyka przycisku, odpowiada to
wielokrotnemu wciśnięciu przycisku.
2 2
1 1
2
3 3
Przycisk Nazwa
<OPERATOR> R Zmiana operatora,
<FINE>
<+>
<->
<ALU>
<ŚREDNICA
OBRĘCZY
KOŁA>
<SZEROKOŚĆ
OBRĘCZY
KOŁA>
<DYSTANS
OBRĘCZY
KOŁA>
<SPLIT>
<OPT>
<MENU>
<START>
<STOP>
Obsługa | WBE 4230 | 221
Opis
R Wywołanie ustawień podsta-
wowych (w połączeniu z przycis-
kiem menu, patrz rozdz. 8)
R Wywołanie kalibracji (w połączeniu
z przyciskiem menu, patrz rozdz. 8)
Przy wskazaniu niewyważenia:
wyświetlenie dokładnej wartości
mierzonego niewyważenia.
R Zmiana wartości
R Zmiana ustawień
+ = "On",
– = "Off".
R Wybór programu wyważania
R Wywołanie programu wyważania,
wybór przyciskiem <-> lub <+>,
R Wybór typu pojazdu (1 sekunda).
R Wskazanie średnicy obręczy koła,
R wybór jednostki miary cal/mm (1
sekunda).
R Wskazanie szerokości obręczy koła,
R wybór jednostki miary cal/mm.
R Wskazanie dystansu obręczy koła
od WBE 4230.
R Zatwierdzenie wprowadzonych da-
nych obręczy koła.
R Zatwierdzenie wprowadzonych da-
nych kalibracji
R Wywołanie programu Split
R Zakończenie programu Split,
R przejęcie danych kalibracji,
R wyjście z menu.
Przy wskazaniu niewyważenia:
Wywołanie programu Match
(minimalizowanie niewyważenia).
R Wywołanie ustawień zdefiniowa-
nych przez użytkownika
R Wywołanie ustawień podsta-
wowych, patrz rozdz. 11.
R Wywołanie menu kalibracji
R Start/Stop świeci na zielono:
Uruchomić cykl pomiarowy
R Start/Stop świeci na czerwono,
zakończyć cykl pomiarowy.
