Cihazın Montajı - Bosch WBE 4230 Originalbetriebsanleitung

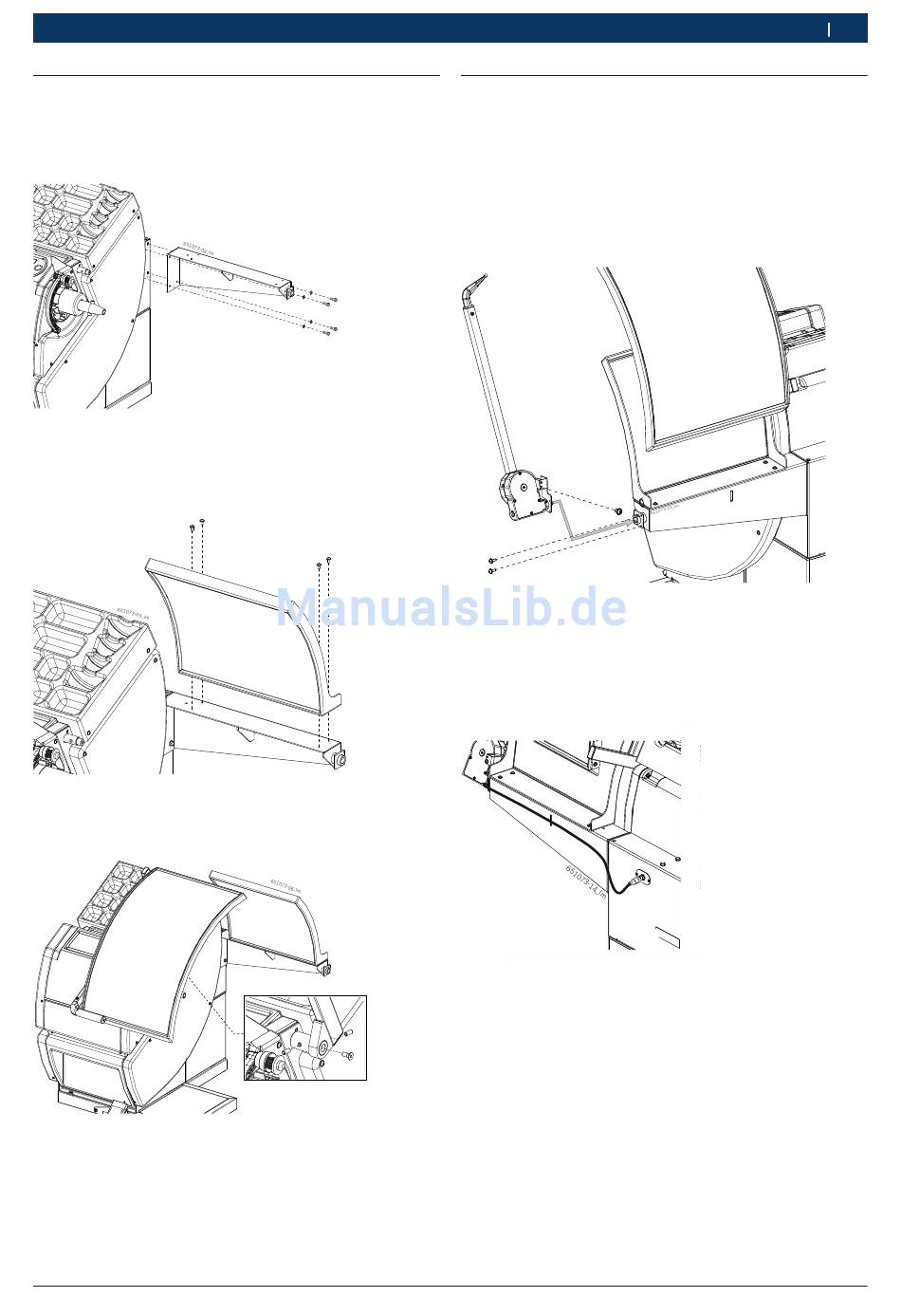

4.3 Tekerlek koruma kapağının takılması
1. Tekerlek koruma kapağı için olan destek düzeneğini,
teslimat kapsamındaki beş cıvata ile WBE 4230'ye
tespitleyin.
2. Tekerlek koruma kapağının alt parçasını, teslimat
kapsamındaki dört cıvata ile destek düzeneğine
monte edin.
3. Mobil tekerlek koruma kapağını, destek kolu üzerin-
den pim ve cıvata ile WBE 4230 ünitesine sabitley-
iniz, bakınız Resim.
Robert Bosch GmbH
İlk çalıştırma | WBE 4230 | 269
4.4 Cihazın montajı
i
Bu operasyon tekerlek koruma kapağı balans ayarı
makinesine yerleştirildikten sonra yapılmalıdır.
1. Genişlik ölçüm kolunun mandalını tekerlek koruma
kapağı destek borusuna 3 vidayı hazır deliklerde
sıkıştırarak sabitleyin.
Fig. 2: Açılı genişlik çapı montajı
2. Açılı genişlik çapı bağlantı kablosunu dengeleyici
arkasına birleştirin ve şekilde gösterildiği üzere
donanımdaki bantlar ile sabitleyin.
Fig. 3: Açılı genişlik çapı bağlanması
1 Açılı genişlik çapı bağlantı kablosu
2 Bant
tr
|
1 695 656 347 2011-03-18
