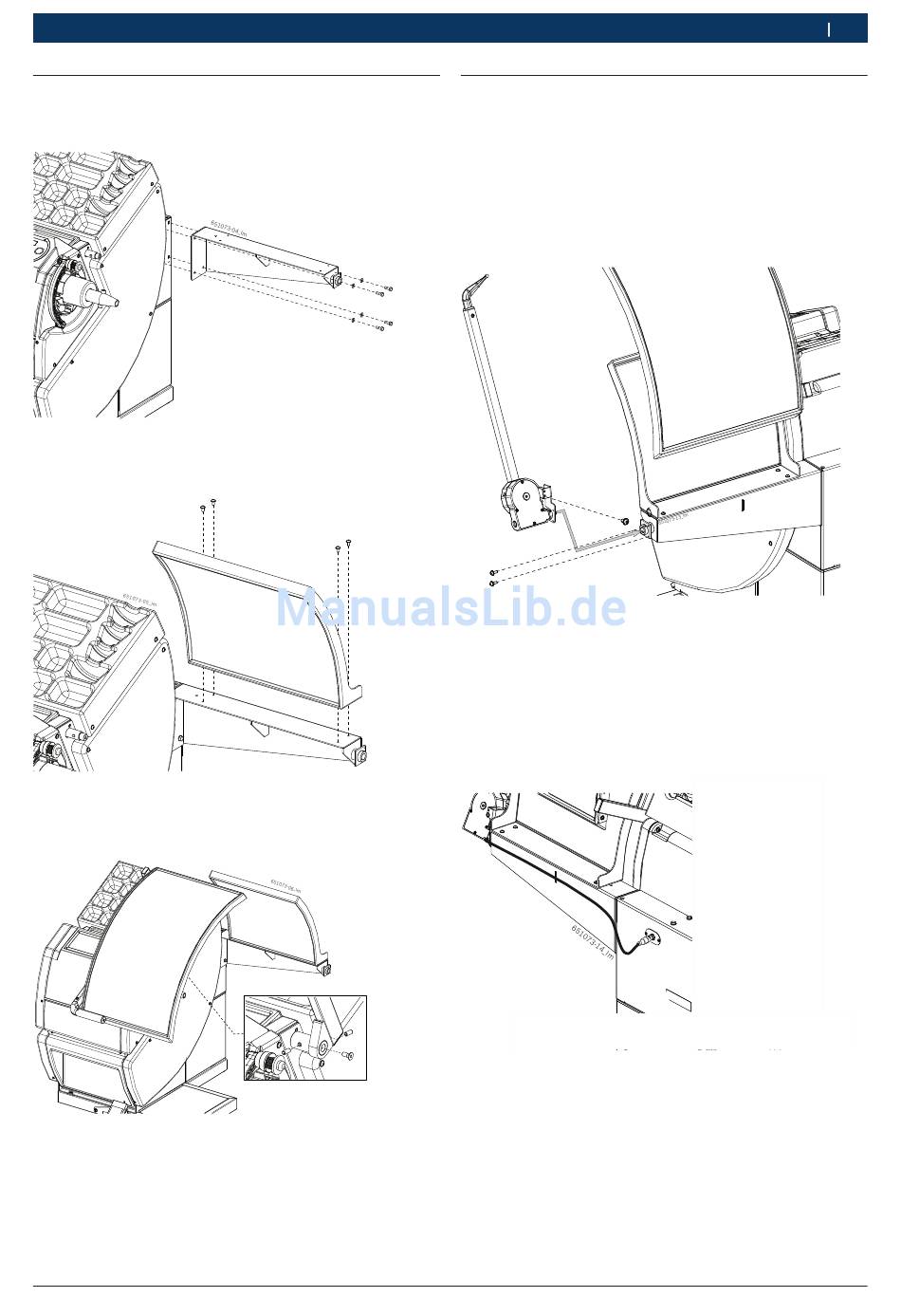

4.3 Montáž ochranného krytu kola
1. Opěrný přípravek pro ochranný kryt kola upevněte
pomocí pěti dodaných šroubů k WBE 4230.
2. Spodní díl ochranného krytu kola přimontujte k
opěrnému přípravku pomocí čtyř dodaných šroubů.
3. Mobilní kryt ochranného kola upevněte nad opěrným
ramenem na WBE 4230 pomocí svorníků a šroubů,
viz obrázek.
Robert Bosch GmbH
První uvedení do provozu | WBE 4230 | 243
4.4 Montáž zařízení
i
Tato operace se musí provádět, když je již ochranný
plášť namontován na vyvažovačce.
1. Upevněte konzolu ramena na měření šířky k potrubí
suportu ochranného pláště kola zašroubováním 3
šroubů do příslušných otvorů.
Fig. 2: Montáž posuvné měřítko šířky úhlu
2. Připojit spojovací kabel posuvného měřítka šířky úhlu
k zadní části vyvažovačky a upevnit jej pomocí pásků,
které jsou v dotaci, jak je znázorněno na obrázku.
Fig. 3: Připojení posuvné měřítko šířky úhlu
1 Přípojný kabel posuvné měřítko šířky úhlu
2 Pásek
