Einbau der Optionsmodule

HINWEIS
Vor dem Einbau der Optionsmodule muss die
Versorgungsspannung abgeschaltet sein.
1. Schrauben am Gehäusedeckel lösen und den
Gehäusedeckel abnehmen.
2. Optionsmodul so positionieren, dass der Stecker zur
rechten Seite zeigt.
3. Optionsmodul mit leichtem Druck seitlich in den
Einschubplatz führen und nach unten festdrücken.
4. Optionsmodul mit der Schraube im Gehäuse handfest
fixieren.
5. Gehäusedeckel aufsetzen und am Gehäuse anschrauben.
Schrauben handfest anziehen.
6. Bei Verwendung des „Emergency-Shutdown-Moduls"
muss der Drehschalter auf der Hauptleiterplatte mit einem
passenden Schlitzschraubendreher in Stellung 1 gedreht
werden.
7. Gehäusedeckel aufsetzen und am Gehäuse anschrauben.
Schrauben handfest anziehen.
HINWEIS
Es können maximal zwei Optionsmodule gleichzeitig
verwendet werden. Die Modultypen müssen unterschiedlich
sein.
HINWEIS
Bei Verwendung des „Emergency-Shutdown-Moduls" muss
das Modul an den Klemmen +85 / -86 mit 24 V DC versorgt
werden, andernfalls ist keine pneumatische Funktion des
Stellungsreglers möglich (Gerät befindet sich in der
pneumatischen Sicherheitsstellung).
HINWEIS
Spätestens alle 2 Jahre ist eine Funktionsüberprüfung des
Emergency-Shutdown-Moduls (Option) durchzuführen.
Hierzu muss bei Unterbrechung des 24 V DC Signals
(Klemme +85 / -86) der Stellungsregler das Ventil in die
Sicherheitsstellung fahren.
7.5.1

Einbau der mechanischen Stellungsanzeige

1. Schrauben am Gehäusedeckel lösen und den
Gehäusedeckel abnehmen.
2. Achsverlängerung auf die Achse stecken und mit der
beiliegenden Schraube festschrauben.
3. Runde Stellungsanzeige auf die Achsverlängerung stecken
und auf die gewünschte Position drehen.
4. Neuen Gehäusedeckel (mit rundem Sichtfenster) aufsetzen
und am Gehäuse anschrauben. Schrauben handfest
anziehen.
26 OI/EDP300-DE Rev. C | PositionMaster EDP300
7.5.2 Einbau der mechanischen Stellungsrückmeldung
1. Schrauben am Gehäusedeckel lösen und den
Gehäusedeckel abnehmen.
2. Falls montiert, die optische Stellungsanzeige abziehen und
die Achsverlängerung abschrauben.
3. Leiterplatte der Stellungsrückmeldung rechts unter die
beiden Kunststofflaschen schieben und die Leiterplatte mit
beiliegender Schraube fixieren.
4. Gegebenenfalls optische Stellungsanzeige montieren.
5. Gehäusedeckel aufsetzen und am Gehäuse anschrauben.
Schrauben handfest anziehen.
7.5.3

Einbau der Druckoption

VORSICHT
Verletzungsgefahr
Verletzungsgefahr durch umherfliegende Bauteile sowie
starke Geräuschemission.
Vor der Demontage müssen sämtliche angeschlossenen
Druckluftleitungen drucklos sein.
HINWEIS
— Vor dem Einbau der Druckoption muss die
Versorgungsspannung abgeschaltet sein.
— Die Bondingdrähte der Druckoption dürfen nicht berührt
werden. Die Berührung der Bondingdrähte führt zu einer
Beschädigung des Optionsmoduls.
— Vor dem Einsatz des Gerätes muss eine
Hochspannungsprüfung gemäß IEC durchgeführt
werden.

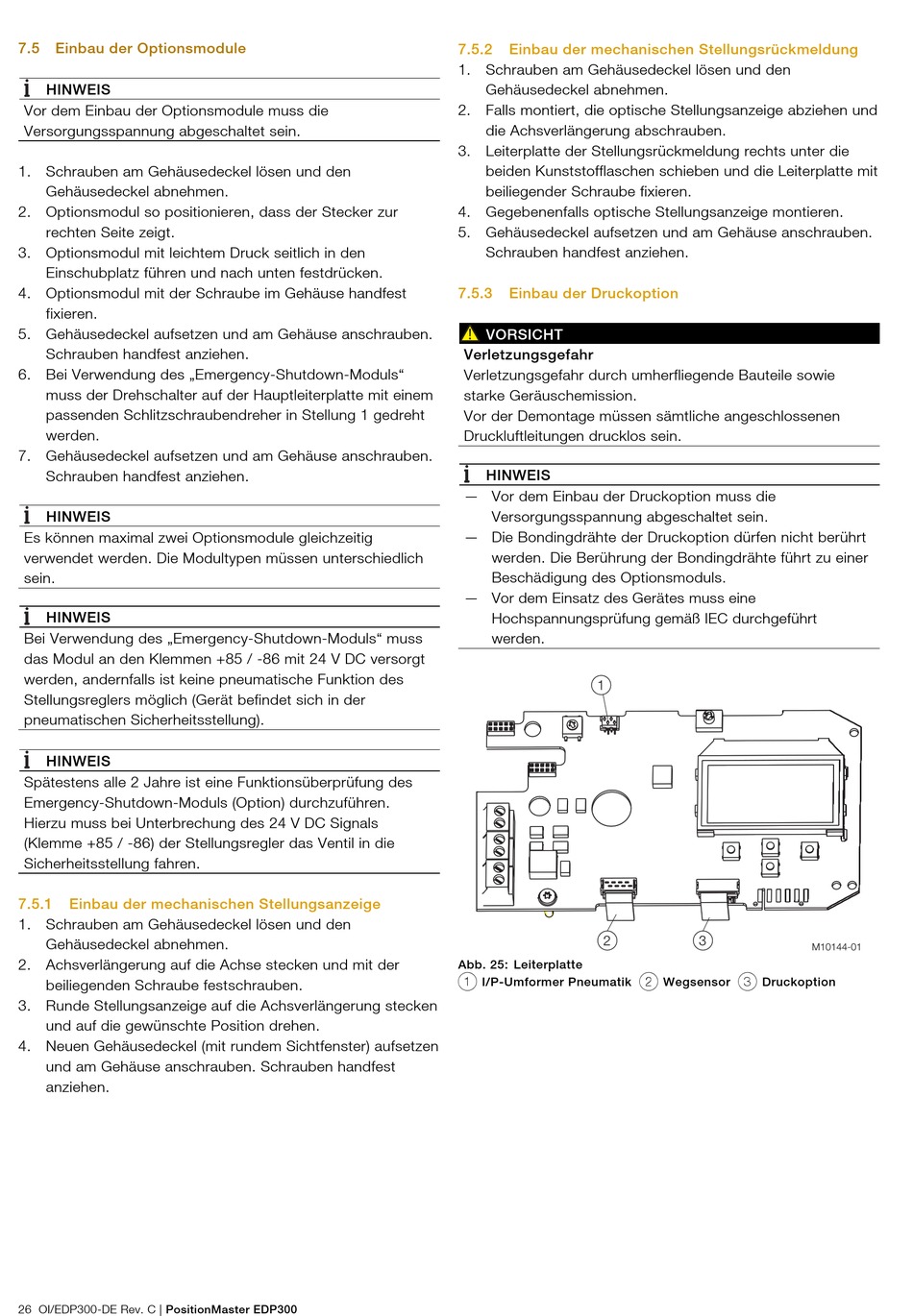

Abb. 25: Leiterplatte
1 I/P-Umformer Pneumatik 2 Wegsensor 3 Druckoption
