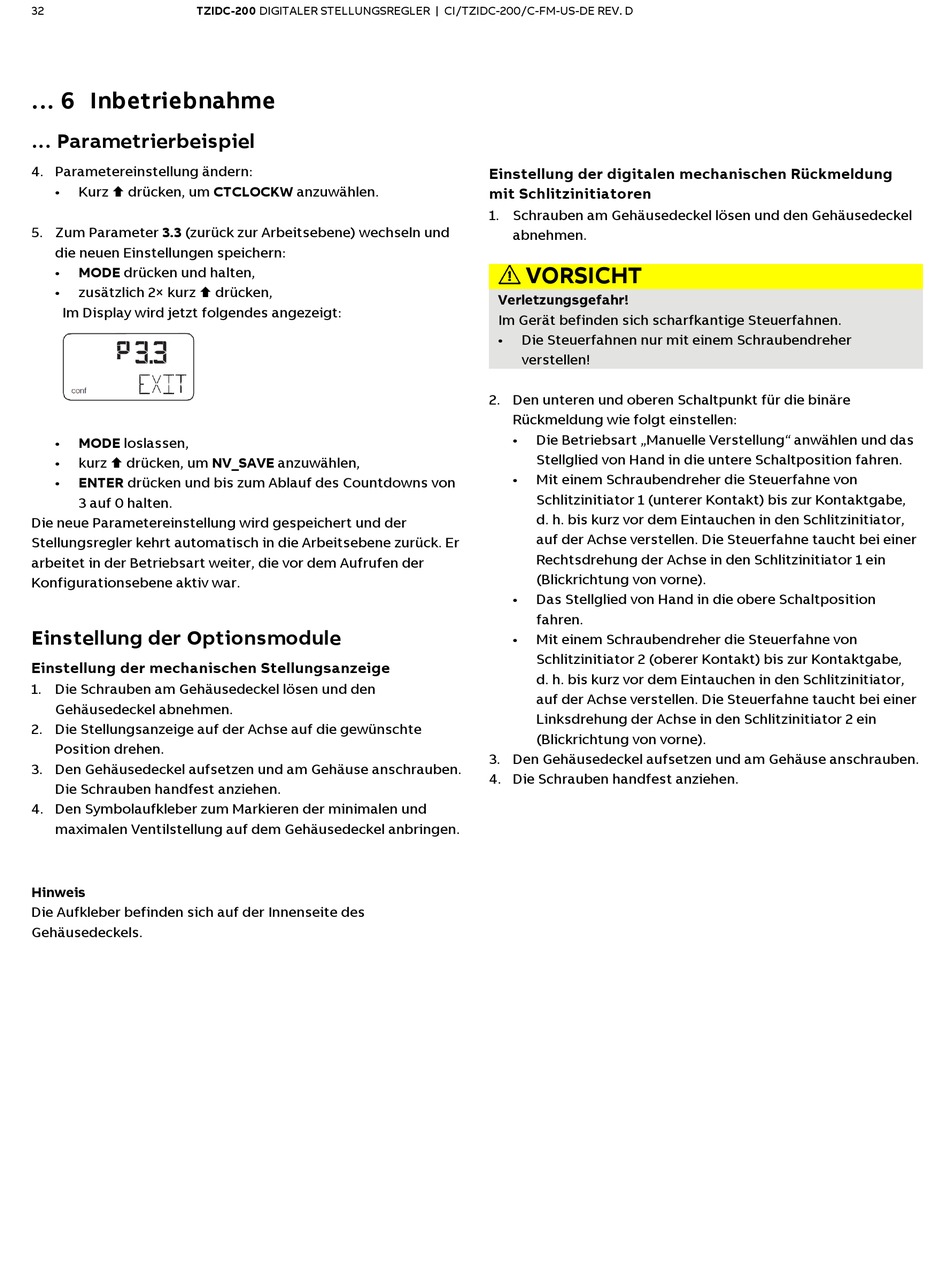

32 TZIDC-200 DIGITALER STELLUNGSREGLER | CI/TZIDC-200/C-FM-US-DE REV. D
... 6 Inbetriebnahme
... Parametrierbeispiel
4. Parametereinstellung ändern:
Kurz  drücken, um CTCLOCKW anzuwählen.
•
5. Zum Parameter 3.3 (zurück zur Arbeitsebene) wechseln und
die neuen Einstellungen speichern:
• MODE drücken und halten,
• zusätzlich 2× kurz  drücken,
Im Display wird jetzt folgendes angezeigt:
MODE loslassen,
•
kurz  drücken, um NV_SAVE anzuwählen,
•
ENTER drücken und bis zum Ablauf des Countdowns von
•
3 auf 0 halten.
Die neue Parametereinstellung wird gespeichert und der
Stellungsregler kehrt automatisch in die Arbeitsebene zurück. Er
arbeitet in der Betriebsart weiter, die vor dem Aufrufen der
Konfigurationsebene aktiv war.

Einstellung der Optionsmodule

Einstellung der mechanischen Stellungsanzeige

1. Die Schrauben am Gehäusedeckel lösen und den
Gehäusedeckel abnehmen.
2. Die Stellungsanzeige auf der Achse auf die gewünschte
Position drehen.
3. Den Gehäusedeckel aufsetzen und am Gehäuse anschrauben.
Die Schrauben handfest anziehen.
4. Den Symbolaufkleber zum Markieren der minimalen und
maximalen Ventilstellung auf dem Gehäusedeckel anbringen.
Hinweis
Die Aufkleber befinden sich auf der Innenseite des
Gehäusedeckels.
Einstellung der digitalen mechanischen Rückmeldung
mit Schlitzinitiatoren
1. Schrauben am Gehäusedeckel lösen und den Gehäusedeckel
abnehmen.
VORSICHT
Verletzungsgefahr!
Im Gerät befinden sich scharfkantige Steuerfahnen.
• Die Steuerfahnen nur mit einem Schraubendreher
verstellen!
2. Den unteren und oberen Schaltpunkt für die binäre
Rückmeldung wie folgt einstellen:
• Die Betriebsart „Manuelle Verstellung" anwählen und das
Stellglied von Hand in die untere Schaltposition fahren.
• Mit einem Schraubendreher die Steuerfahne von
Schlitzinitiator 1 (unterer Kontakt) bis zur Kontaktgabe,
d. h. bis kurz vor dem Eintauchen in den Schlitzinitiator,
auf der Achse verstellen. Die Steuerfahne taucht bei einer
Rechtsdrehung der Achse in den Schlitzinitiator 1 ein
(Blickrichtung von vorne).
• Das Stellglied von Hand in die obere Schaltposition
fahren.
• Mit einem Schraubendreher die Steuerfahne von
Schlitzinitiator 2 (oberer Kontakt) bis zur Kontaktgabe,
d. h. bis kurz vor dem Eintauchen in den Schlitzinitiator,
auf der Achse verstellen. Die Steuerfahne taucht bei einer
Linksdrehung der Achse in den Schlitzinitiator 2 ein
(Blickrichtung von vorne).
3. Den Gehäusedeckel aufsetzen und am Gehäuse anschrauben.
4. Die Schrauben handfest anziehen.
