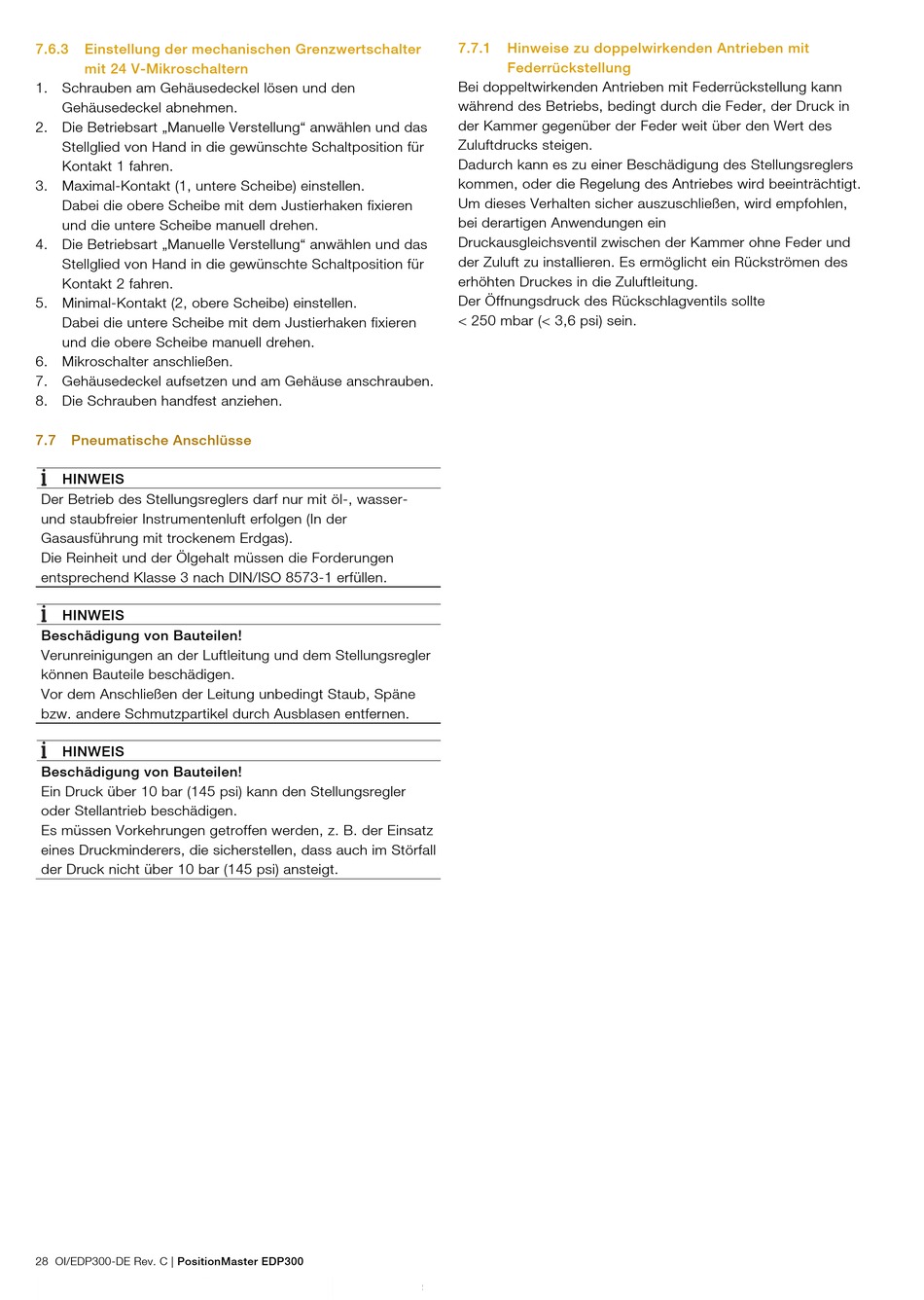

7.6.3 Einstellung der mechanischen Grenzwertschalter
mit 24 V-Mikroschaltern
1. Schrauben am Gehäusedeckel lösen und den
Gehäusedeckel abnehmen.
2. Die Betriebsart „Manuelle Verstellung" anwählen und das
Stellglied von Hand in die gewünschte Schaltposition für
Kontakt 1 fahren.
3. Maximal-Kontakt (1, untere Scheibe) einstellen.
Dabei die obere Scheibe mit dem Justierhaken fixieren
und die untere Scheibe manuell drehen.
4. Die Betriebsart „Manuelle Verstellung" anwählen und das
Stellglied von Hand in die gewünschte Schaltposition für
Kontakt 2 fahren.
5. Minimal-Kontakt (2, obere Scheibe) einstellen.
Dabei die untere Scheibe mit dem Justierhaken fixieren
und die obere Scheibe manuell drehen.
6. Mikroschalter anschließen.
7. Gehäusedeckel aufsetzen und am Gehäuse anschrauben.
8. Die Schrauben handfest anziehen.
7.7 Pneumatische Anschlüsse
HINWEIS
Der Betrieb des Stellungsreglers darf nur mit öl-, wasser-
und staubfreier Instrumentenluft erfolgen (In der
Gasausführung mit trockenem Erdgas).
Die Reinheit und der Ölgehalt müssen die Forderungen
entsprechend Klasse 3 nach DIN/ISO 8573-1 erfüllen.
HINWEIS
Beschädigung von Bauteilen!
Verunreinigungen an der Luftleitung und dem Stellungsregler
können Bauteile beschädigen.
Vor dem Anschließen der Leitung unbedingt Staub, Späne
bzw. andere Schmutzpartikel durch Ausblasen entfernen.
HINWEIS
Beschädigung von Bauteilen!
Ein Druck über 10 bar (145 psi) kann den Stellungsregler
oder Stellantrieb beschädigen.
Es müssen Vorkehrungen getroffen werden, z. B. der Einsatz
eines Druckminderers, die sicherstellen, dass auch im Störfall
der Druck nicht über 10 bar (145 psi) ansteigt.
28 OI/EDP300-DE Rev. C | PositionMaster EDP300
7.7.1 Hinweise zu doppelwirkenden Antrieben mit
Federrückstellung
Bei doppeltwirkenden Antrieben mit Federrückstellung kann
während des Betriebs, bedingt durch die Feder, der Druck in
der Kammer gegenüber der Feder weit über den Wert des
Zuluftdrucks steigen.
Dadurch kann es zu einer Beschädigung des Stellungsreglers
kommen, oder die Regelung des Antriebes wird beeinträchtigt.
Um dieses Verhalten sicher auszuschließen, wird empfohlen,
bei derartigen Anwendungen ein
Druckausgleichsventil zwischen der Kammer ohne Feder und
der Zuluft zu installieren. Es ermöglicht ein Rückströmen des
erhöhten Druckes in die Zuluftleitung.
Der Öffnungsdruck des Rückschlagventils sollte
< 250 mbar (< 3,6 psi) sein.
