Datenblatt DS/EDP300-DE Rev. A

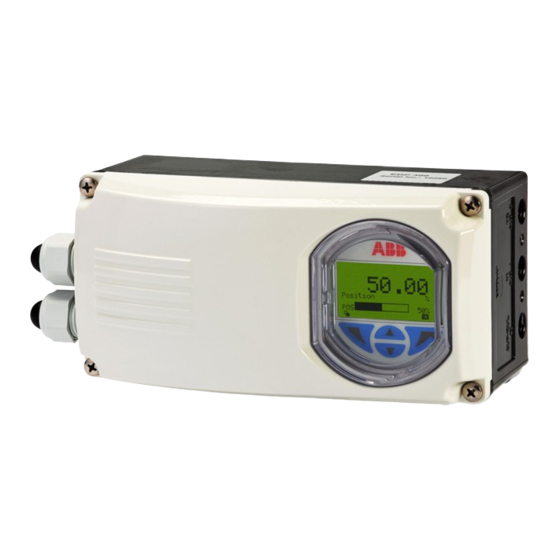

PositionMaster EDP300
Elektropneumatischer Stellungsregler
Kompakt, zuverlässig und
flexibel
Hohe Luftleistung
Diagnosefähigkeit
Überdruckfest
Robust und unempfindlich
Einfachste Inbetriebnahme
Zulassungen für den Explosionsschutz
— ATEX
— IECEx
— FM / CSA
— GOST
Für SIL2-Sicherheitskreis
Erweiterte Diagnose

Werbung

loading

Verwandte Anleitungen für ABB EDP300

Inhaltszusammenfassung für ABB EDP300

  • Seite 1 Datenblatt DS/EDP300-DE Rev. A PositionMaster EDP300 Elektropneumatischer Stellungsregler Kompakt, zuverlässig und flexibel Hohe Luftleistung Zulassungen für den Explosionsschutz — ATEX Diagnosefähigkeit — IECEx — FM / CSA Überdruckfest — GOST Robust und unempfindlich Für SIL2-Sicherheitskreis Einfachste Inbetriebnahme Erweiterte Diagnose...
  • Seite 2 Change from one to two columns Kurzbeschreibung Bedienung Der Stellungsregler hat einen eingebauten LCD-Anzeiger mit Der PositionMaster EDP300 ist ein elektronisch einer mehrzeiligen LCD-Anzeige und 4 Bedientasten zur parametrierbarer und kommunikationsfähiger Stellungsregler Inbetriebnahme, Parametrierung und Beobachtung während zum Anbau an pneumatische Linear- und Schwenkantriebe. Er des laufenden Betriebs.
  • Seite 3 Bei den optionalen Erweiterungen kann entweder die „Mechanische Rückmeldung mit Schlitzinitiatoren“ (Pos. 13 oder Pos. 14) oder die „Mechanische Rückmeldung mit Mikroschalter 24 V“ (Pos. 12) eingesetzt werden. Es können immer nur zwei unterschiedliche Steckmodule eingesetzt werden! PositionMaster EDP300 | DS/EDP300-DE 3...
  • Seite 4 Verschraubungen und Luftleitungen müssen vor Ort beigestellt Besondere antriebsspezifische Anbauversionen werden. Außer den hier beschriebenen sind auch noch weitere antriebsspezifische Anbauversionen erhältlich. M10119 Abb. 3: Anbau an Schwenkantriebe nach VDI / VDE 3845 Change from two to one column 4 DS/EDP300-DE | PositionMaster EDP300...
  • Seite 5 Bereiches 0 ... 100 % beliebig bis auf einen Restumfang — Sperren aller Zugriffe (vor Ort oder Fernzugriff über PC) von 20 % begrenzen. Die gewählte Funktion wird aktiviert, sobald das 24 V-Signal nicht mehr auf den Digitaleingang aufgeschaltet ist (< 11 V DC). PositionMaster EDP300 | DS/EDP300-DE 5...
  • Seite 6 PositionMaster EDP300 Elektropneumatischer Stellungsregler Pos: 8.5 /Grid-Layout/Technische Daten/Aktorik/Stellungsregler/EDP300/Betrieb/Justageparameter @ 45\mod_1287646441503_6.doc @ 369227 @ @ 1 Justageparameter Der Stellungsregler verfügt über eine Selbstabgleichsfunktion zur automatischen Einstellung der Justageparameter. Zusätzlich können die Regelparameter automatisch (adaptiver Modus) oder manuell für das Regelverhalten im Prozess optimiert werden.
  • Seite 7 Außerhalb der Spezifikation — Gleitreibungserkennung — Hysterese Wartungsbedarf — Ventilsitzverschleiß Aus diesen Werten kann der Anwender die notwendigen (Eine Änderung der Gruppenzuordnung ist nur über ein DTM vorbeugenden Wartungsmaßnahmen für die Armatur ableiten. oder EDD möglich). PositionMaster EDP300 | DS/EDP300-DE 7...
  • Seite 8 Auslesen der gespeicherten Daten aus dem Gerät mit einer so hohen Übertragungsgeschwindigkeit (100 ms M10116 über HART),so dass nach kurzer Zeit die Anzeige der aktuellen Abb. 10: Beispiel für Event Historie Daten erreicht ist. 8 DS/EDP300-DE | PositionMaster EDP300...
  • Seite 9 Leckage. Er gibt eine Meldung aus, in welchem Bereich der pneumatischen Verrohrung oder des Antriebs sich die M10121 Abb. 11: Beispiel Geschwindigkeit über Position-Test Leckage befindet. Nach Beendigung des Tests fährt der Stellungsregler das Ventil auf die zuletzt gültige Position und schaltet wieder auf den zuletzt aktuellen Regelbetrieb um.
  • Seite 10 Abb. 12: Beispiel Trend Histogramm Trend Diagramm In diesem Diagramm wird angezeigt, in welchem Positionsbereich des Ventils die größte Regelabweichung aufgetreten ist. Daraus lässt sich eine Aussage über die Ventilreibung, die Antriebsgröße oder den Zuluftdruck ableiten. 10 DS/EDP300-DE | PositionMaster EDP300...
  • Seite 11 Abb. 13: Beispiel Testzyklen Darüber hinaus kann man diesen Belastungsparametern Grenzwerte zuordnen, die bei Überschreitung als Alarm gemeldet werden. So werden z. B. folgende Betriebsdaten ermittelt: — Anzahl der Bewegungen des Stellglieds — Summe der zurückgelegten einzelnen Stellwege PositionMaster EDP300 | DS/EDP300-DE 11...
  • Seite 12 Elektropneumatischer Stellungsregler Kommunikation Der DTM (Device Type Manager) für den Stellungsregler PositionMaster EDP300 basiert auf der FDT / DTM- Technologie (FDT 1.2 / 1.2.1) und kann wahlweise in ein Leitsystem integriert oder in einen PC mit DAT200 Asset Vision Basic geladen werden. Bei der Inbetriebnahme, während des Betriebs und im Servicefall können über die...
  • Seite 13 Abmessungen Anbauzeichnungen Alle Angaben in mm (inch) Ø 8 (0.31) h9 M10529 Abb. 14: Draufsicht 120 (4.72) 40 (1.57) M10528 Abb. 15: Stellungsregler EDP300 mit angebautem Manometerblock und Filterregler PositionMaster EDP300 | DS/EDP300-DE 13...
  • Seite 14 PositionMaster EDP300 Elektropneumatischer Stellungsregler 206 (8.11) 104,5 (4.11) 60 (2.36) 33,5 (1.32) 23 (0.91) 58 (2.28) M10524 Abb. 16: Vorder- und Rückansicht 14 DS/EDP300-DE | PositionMaster EDP300...
  • Seite 15 (1.18 / 2.09) M10135 M10134 Abb. 19: Anbau an Schwenkantriebe nach VDI / VDE 3845 Abb. 18: Anbau an Linearantriebe nach DIN / IEC 534 *) Maße A und B sind vom Schwenkantrieb abhängig Change from two to one column...

  • Seite 16: Elektrische Anschlüsse

    Abb. 20 A Grundgerät | B Optionen 1 Analogeingang | 2 Digitaleingang | 3 Digitalausgang | 4 Digitale Rückmeldung | 5 Analoge Rückmeldung | 6 Schlitzinitiatoren | 7 Mikroschalter | 8 Emergency-Shutdown-Modul | 9 Universaleingang 16 DS/EDP300-DE | PositionMaster EDP300...

  • Seite 17: Technische Daten

    Starre / flexible Ader 0,14 ... 0,75 mm (AWG26 ... AWG20) Flexibel mit Aderendhülse 0,25 ... 0,5 mm (AWG23 ... AWG22) ohne Kunststoffhülse Flexibel mit Aderendhülse 0,5 ... 1 mm (AWG21 ... AWG18) mit Kunststoffhülse PositionMaster EDP300 | DS/EDP300-DE 17...
  • Seite 18 Energieausfall (elektrisch) Dichtschließbereiche Endlage 0 % = 0 ... 45 % Bedienprogramm zur Bedienung und Parametrierung über Endlage 100 % = 55 ... 100 % DAT200 Asset Vision Basic mit DTM für EDP300 (siehe Datenblatt DS/DTM/DAT200) 18 DS/EDP300-DE | PositionMaster EDP300...
  • Seite 19 Abtastrate 20 ms Umgebungstemperatur- < 0,5 % je 10 K einfluss Einfluss mechanischer < 1 % bis 10 g und 80 Hz Schwingungen 1) frei bestimmbar mit 20 Stützpunkten Change from two to one column PositionMaster EDP300 | DS/EDP300-DE 19...

  • Seite 20: Optionale Erweiterungen

    Ultraschallsensor ein defekter Ventilsitz erkannt werden oder beim Anschluss an ein Phonmeter Kavitation. Die Grenzwerte für die Erkennung bei Überschreitung können frei gewählt werden. Universaleingang Nennbereich 4 ... 20 mA Bürdenspannung bei 20 mA Impedanz bei 20 mA 400 Ω 20 DS/EDP300-DE | PositionMaster EDP300...
  • Seite 21 Zwei Mikroschalter für unabhängige Signalisierung der Stellposition. Schaltpunkte einstellbar zwischen 0 … 100 %. Spannung max. 24 V AC / DC Strombelastbarkeit max. 2 A Kontaktoberfläche 10 μm Gold (AU) Change from two to one column PositionMaster EDP300 | DS/EDP300-DE 21...

  • Seite 22: Ex-Relevante Technische Daten

    Temperaturklasse T6 Temperaturklasse T1 – T4 Temperaturklasse T6 = 30 V = 28 V Gemäß EG Baumusterprüfbescheinigung = 500 mW = 400 mW PTB 00 ATEX 2049X = 4,2 nF = vernachlässigbar klein kein IECEx 22 DS/EDP300-DE | PositionMaster EDP300...
  • Seite 23 ≤ 30 V Pro Ausgang: ≤ 25 mA Schalteingang (DI) (Anschlussklemmen +81 -82 ) ≤ 16 V ≤ 30 V Schaltausgang (DO) (Anschlussklemmen +83 -84 ) ≤ 30 V Change from two to one column PositionMaster EDP300 | DS/EDP300-DE 23...
  • Seite 24 Elektropneumatischer Stellungsregler Bestellinformationen Haupt-Bestellinformationen PositionMaster EDP300 Elektropneumatischer Stellungsregler Wählen Sie aus jeder Kategorie ein oder mehrere Zeichen aus und geben Sie die vollständige Katalognummer an. Geben Sie für den Stellungsregler einen oder mehrere Codes für zusätzliche Bestellangaben an, falls zusätzliche Optionen erforderlich sind.
  • Seite 25 Zusätzliche Bestellinformationen für PositionMaster EDP300 Elektropneumatischer Stellungsregler Zur Angabe aller notwendigen Optionen ist / sind ein bzw. mehrere 2-stellige Code(s) nach der Haupt-Bestellnummer anzufügen. Optionsmodul Steckplatz 1 Ausgang für analoge Rückmeldung Ausgang für digitale Rückmeldung Analoger Universaleingang Optionsmodul Steckplatz 2 Ausgang für analoge Rückmeldung...
  • Seite 26 PositionMaster EDP300 Elektropneumatischer Stellungsregler Zusätzliche Bestellinformationen für PositionMaster EDP300 Elektropneumatischer Stellungsregler Art des Positionssensors Integrierter berührungsloser Sensor Sonderausführungen Erdgasbetrieb Mit Schalldruckreduzierung Typ des Manometerblocks 0 ... 1 MPa (0 ... 10 bar, 0 ... 145 psi) Diagnosemodul Drucksensoren Zusätzliches Kennzeichnungsschild Nichtrostender Stahl 18,5 mm x 65 mm (0,73 in.
  • Seite 27 Zubehör Bestellnummer Anbaukonsole EDP300 / TZIDC Anbaukonsole für Schwenkantriebe 90°, Anbau nach VDI / VDE 3845, Konsole mit Maß A/B 80/20 mm 319603 (bei Aluminiumgehäuse) EDP300 / TZIDC Anbaukonsole für Schwenkantriebe 90°, Anbau nach VDI / VDE 3845, Konsole mit Maß A/B 80/30 mm 319604 (bei Aluminiumgehäuse)
  • Seite 28 EDP300 / TZIDC Anbausatz für NELES BC6-20, B1C6-20, BJ8-20, B1J8-20 7959146 EDP300 / TZIDC Anbausatz für Nuovo Pignone-Ventile, Hebel für Linearantriebe, Länge 150 ... 250 mm 7959210 EDP300 / TZIDC Anbausatz für Nuovo Pignone-Ventile, Manometerblock mit 2 Manometern, Material nichtrostender Stahl 7959181 EDP300 / TZIDC Anbausatz für Samson 241, 271, 3271...
  • Seite 32 Process Automation dieses Dokuments behalten wir uns jederzeit ohne Borsigstr. 2 Vorankündigung vor. 63755 Alzenau Bei Bestellungen gelten die vereinbarten Deutschland detaillierten Angaben. ABB übernimmt keinerlei Verantwortung für eventuelle Fehler oder Tel: 0800 1114411 Unvollständigkeiten in diesem Dokument. Fax: 0800 1114422 vertrieb.messtechnik-produkte@de.abb.com...
