7.4.2

Anschlussplan EDP300 Remote Sensor

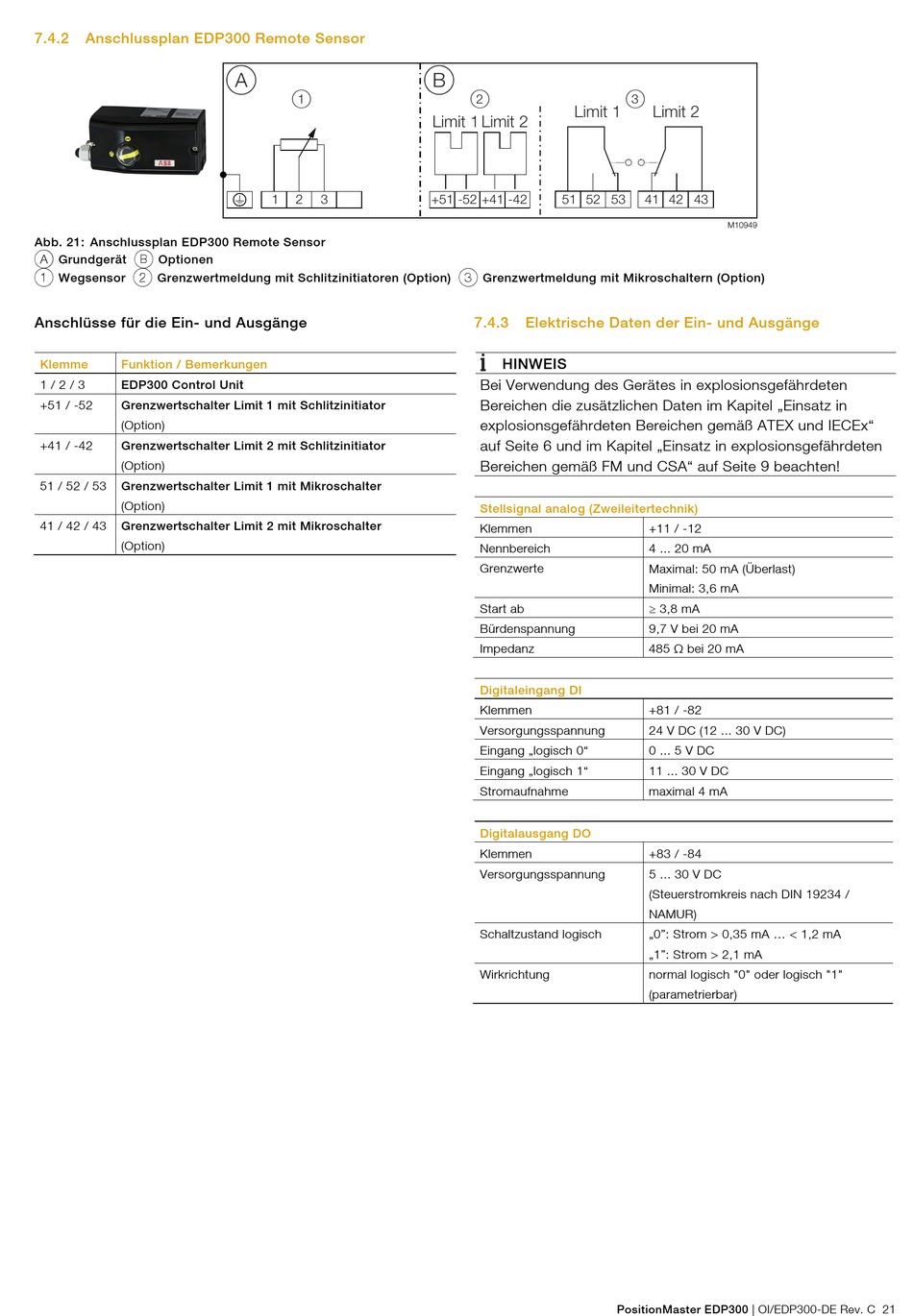

Abb. 21: Anschlussplan EDP300 Remote Sensor
A Grundgerät B Optionen
1 Wegsensor 2 Grenzwertmeldung mit Schlitzinitiatoren (Option) 3 Grenzwertmeldung mit Mikroschaltern (Option)
Change from one to two columns
Anschlüsse für die Ein- und Ausgänge
Klemme Funktion / Bemerkungen
1 / 2 / 3 EDP300 Control Unit
+51 / -52 Grenzwertschalter Limit 1 mit Schlitzinitiator
(Option)
+41 / -42 Grenzwertschalter Limit 2 mit Schlitzinitiator
(Option)
51 / 52 / 53 Grenzwertschalter Limit 1 mit Mikroschalter
(Option)
41 / 42 / 43 Grenzwertschalter Limit 2 mit Mikroschalter
(Option)
A
1
1 2 3
B
2
Limit 1
Limit 1 Limit 2
+51 -52 +41 -42 51 52 53
7.4.3 Elektrische Daten der Ein- und Ausgänge
HINWEIS
Bei Verwendung des Gerätes in explosionsgefährdeten
Bereichen die zusätzlichen Daten im Kapitel „Einsatz in
explosionsgefährdeten Bereichen gemäß ATEX und IECEx"
auf Seite 6 und im Kapitel „Einsatz in explosionsgefährdeten
Bereichen gemäß FM und CSA" auf Seite 9 beachten!
Stellsignal analog (Zweileitertechnik)
Klemmen
Nennbereich
Grenzwerte
Start ab
Bürdenspannung
Impedanz
Digitaleingang DI
Klemmen
Versorgungsspannung
Eingang „logisch 0"
Eingang „logisch 1"
Stromaufnahme
Digitalausgang DO
Klemmen
Versorgungsspannung
Schaltzustand logisch
Wirkrichtung
3
Limit 2
41 42 43
M10949
+11 / -12
4 ... 20 mA
Maximal: 50 mA (Überlast)
Minimal: 3,6 mA
 3,8 mA
9,7 V bei 20 mA
485 Ω bei 20 mA
+81 / -82
24 V DC (12 ... 30 V DC)
0 ... 5 V DC
11 ... 30 V DC
maximal 4 mA
+83 / -84
5 ... 30 V DC
(Steuerstromkreis nach DIN 19234 /
NAMUR)
„0": Strom > 0,35 mA ... < 1,2 mA
„1": Strom > 2,1 mA
normal logisch "0" oder logisch "1"
(parametrierbar)
PositionMaster EDP300 | OI/EDP300-DE Rev. C 21
