7.4.5 Anschluss am Gerät - EDP300 Control Unit mit EDP300 Remote Sensor
Gehäuse 1 (EDP300 Control Unit)

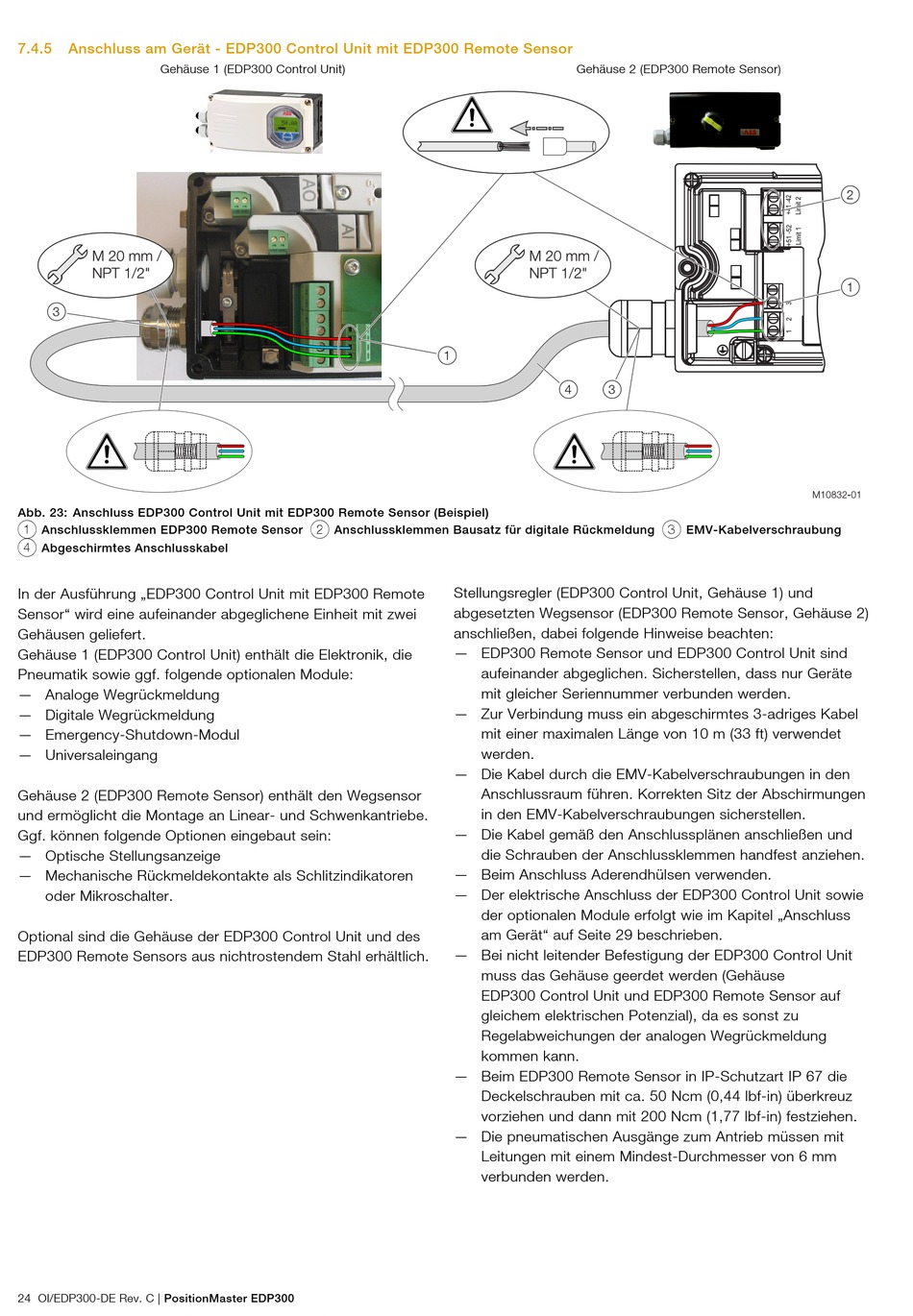

Abb. 23: Anschluss EDP300 Control Unit mit EDP300 Remote Sensor (Beispiel)
1 Anschlussklemmen EDP300 Remote Sensor 2 Anschlussklemmen Bausatz für digitale Rückmeldung 3 EMV-Kabelverschraubung
4 Abgeschirmtes Anschlusskabel
Change from one to two columns
In der Ausführung „EDP300 Control Unit mit EDP300 Remote
Sensor" wird eine aufeinander abgeglichene Einheit mit zwei
Gehäusen geliefert.
Gehäuse 1 (EDP300 Control Unit) enthält die Elektronik, die
Pneumatik sowie ggf. folgende optionalen Module:
— Analoge Wegrückmeldung
— Digitale Wegrückmeldung
— Emergency-Shutdown-Modul
— Universaleingang
Gehäuse 2 (EDP300 Remote Sensor) enthält den Wegsensor
und ermöglicht die Montage an Linear- und Schwenkantriebe.
Ggf. können folgende Optionen eingebaut sein:
— Optische Stellungsanzeige
— Mechanische Rückmeldekontakte als Schlitzindikatoren
oder Mikroschalter.
Optional sind die Gehäuse der EDP300 Control Unit und des
EDP300 Remote Sensors aus nichtrostendem Stahl erhältlich.
Change from two to one column
24 OI/EDP300-DE Rev. C | PositionMaster EDP300
Gehäuse 2 (EDP300 Remote Sensor)
Stellungsregler (EDP300 Control Unit, Gehäuse 1) und
abgesetzten Wegsensor (EDP300 Remote Sensor, Gehäuse 2)
anschließen, dabei folgende Hinweise beachten:
— EDP300 Remote Sensor und EDP300 Control Unit sind
aufeinander abgeglichen. Sicherstellen, dass nur Geräte
mit gleicher Seriennummer verbunden werden.
— Zur Verbindung muss ein abgeschirmtes 3-adriges Kabel
mit einer maximalen Länge von 10 m (33 ft) verwendet
werden.
— Die Kabel durch die EMV-Kabelverschraubungen in den
Anschlussraum führen. Korrekten Sitz der Abschirmungen
in den EMV-Kabelverschraubungen sicherstellen.
— Die Kabel gemäß den Anschlussplänen anschließen und
die Schrauben der Anschlussklemmen handfest anziehen.
— Beim Anschluss Aderendhülsen verwenden.
— Der elektrische Anschluss der EDP300 Control Unit sowie
der optionalen Module erfolgt wie im Kapitel „Anschluss
am Gerät" auf Seite 29 beschrieben.
— Bei nicht leitender Befestigung der EDP300 Control Unit
muss das Gehäuse geerdet werden (Gehäuse
EDP300 Control Unit und EDP300 Remote Sensor auf
gleichem elektrischen Potenzial), da es sonst zu
Regelabweichungen der analogen Wegrückmeldung
kommen kann.
— Beim EDP300 Remote Sensor in IP-Schutzart IP 67 die
Deckelschrauben mit ca. 50 Ncm (0,44 lbf-in) überkreuz
vorziehen und dann mit 200 Ncm (1,77 lbf-in) festziehen.
— Die pneumatischen Ausgänge zum Antrieb müssen mit
Leitungen mit einem Mindest-Durchmesser von 6 mm
verbunden werden.
