DOC. N.° 1SDH000529R0812

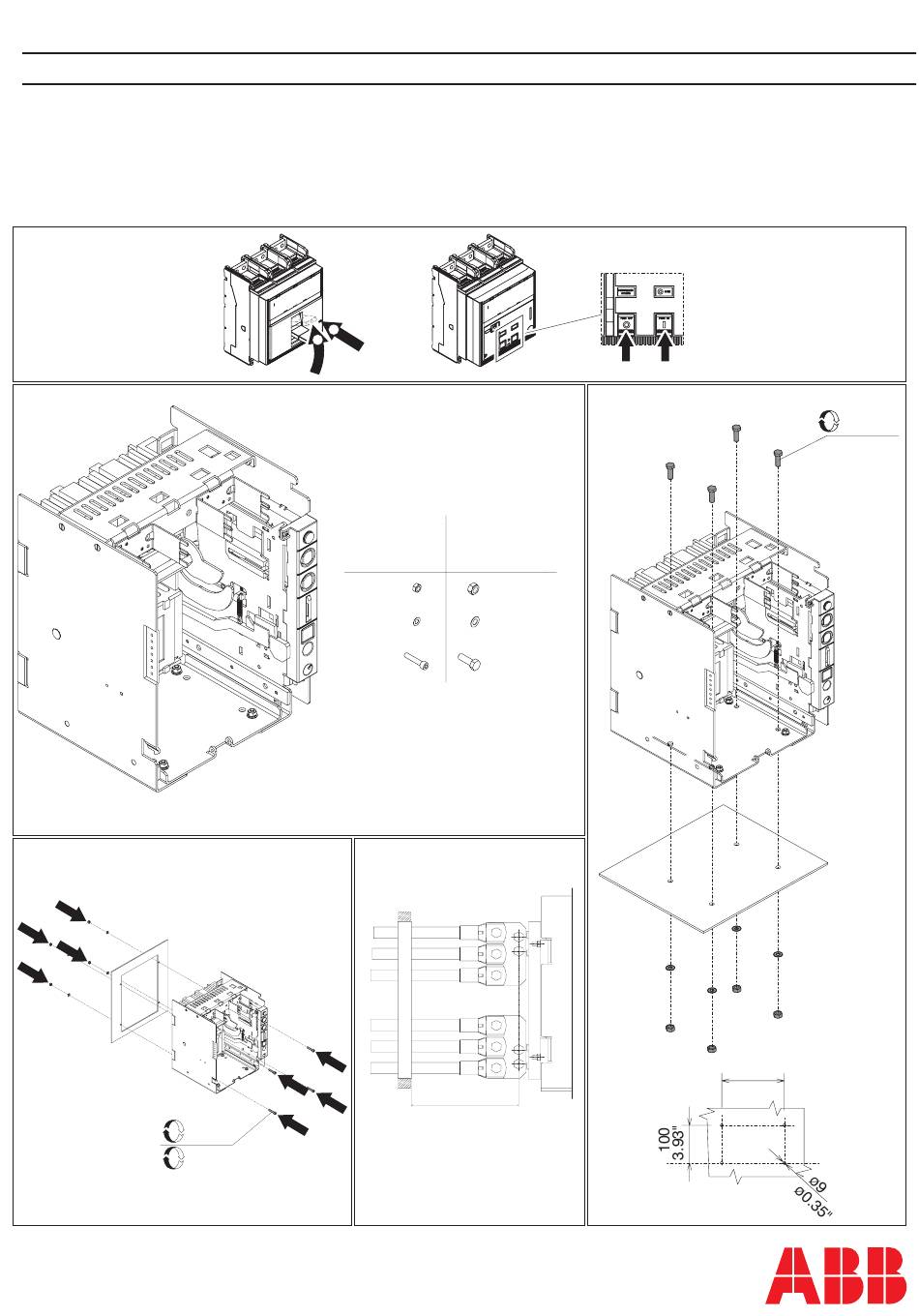

Parte fissa di interruttore estraibile T7-T7M UL
Fixed part of withdrawable circuit-breaker T7-T7M UL
Unterteil des ausfahrbaren Leistungsschalters T7-T7M UL
Partie fixe de disjoncteur débrochable sur chariot T7-T7M UL
Parte fija de interruptor extraíble T7-T7M UL
2
9 Nm
80 lb in
-
L3667
T7
2
1
FISSAGGIO PARETE
FISSAGGIO PARETE
WALL MOUNTING
WALL MOUNTING
WANDMONTAGE
WANDMONTAGE
FIXATION SUR PAROI
FIXATION SUR PAROI
FIJACIÓN DE PARED
FIJACIÓN DE PARED
3
T7M
FISSAGGIO PAVIMENTO
FISSAGGIO PAVIMENTO
FLOOR MOUNTING
FLOOR MOUNTING
BODENMONTAGE
BODENMONTAGE
FIXATION AU SOL
FIXATION AU SOL
FIJACIÓN DE PISO
FIJACIÓN DE PISO
X4
X4
X4
X4
X4
X4
200
7.87"
W RC
2
1
1
160/230
6.29"/9.05"
Y
Z
Y
21Nm
185 lb in
Z
Werbung
Verwandte Anleitungen für ABB Emax-Tmax T7
Inhaltszusammenfassung für ABB Emax-Tmax T7
- Seite 1 Emax-Tmax DOC. N.° 1SDH000529R0812 L3667 Parte fissa di interruttore estraibile T7-T7M UL Fixed part of withdrawable circuit-breaker T7-T7M UL Unterteil des ausfahrbaren Leistungsschalters T7-T7M UL Partie fixe de disjoncteur débrochable sur chariot T7-T7M UL Parte fija de interruptor extraíble T7-T7M UL 21Nm 185 lb in FISSAGGIO PARETE...
- Seite 2 Connessione ai circuiti ausiliari Connection to auxiliary circuits Anschluss an die Hilfsstromkreise Connexion aux circuits auxiliaries Conexionado con los circuitos auxiliares D1 C1 C13 C12 42 D2 C2 C3 C11 44 Esempio di cablaggio per parte fissa Wiring example for fixed part R1 48 R2 46 Verdrahtungsbeispiel für Unterteil...
- Seite 3 L’interruttore si può manovrare soltanto se il pulsante “PUSH BEFORE OPERATE” non è premuto, e cioè soltanto quando l’interruttore è in una di queste tre posizioni. The circuit breaker can operate only when the "PUSH BEFORE OPERATE" button is not pressed, i.e. only when the CB is set to one of the following three positions.
- Seite 4 Posizione test Test position Prüfstellung Position de test Posición de prueba 1.CLACK 2.STOP...
- Seite 5 When accomplished, perform the two operations shown in the figure. Zum Herausnehmen des beweglichen Teils aus dem Unterteil die in den Abb. 12 - 16 gezeigten Vorgänge in der umgekehrten Reihenfolge ausführen. Zum Schluss die zwei in der nebenstehenden Abbildung gezeigten Vorgänge ausführen.
- Seite 6 T7 W -RC 13.7" 219/289 10.94" 155,5 1.65" 8.62"/11.37" 6.12" 109.5 4.31" 0.59" 4.05" 206/276 8.11"/10.86" 1.85" 6.29" 0.78" 1.98" 0.08" 104,5 2.75" 3.74" 2.75" 4.11" 3.93" 0.39" 3.5" 9.8" 0.39" 0.39" 0.39" 0.59" S TANDARD 307 12,09" RONIS 311 12,24" P ROFA LUX 319 12,55"...
- Seite 7 W-RC 48 Nm 12 Nm 425 lb in 105 lb in 165,5 6.51" 278,5 10.96" 26,25 1.03" 12 Nm 153,75 153,75 6.05" 6.05" R min = 200 105 lb in R min = 7.87" n°3 Ømax 8mm n°3 Ømax 0.31”...
- Seite 8 Ømax 8mm n°2 Ømax 0.31” ABB S.p.a. ABB SACE Division Via Baioni, 35 24123 Bergamo Italy Tel. +39 035 395.111 - Telefax +39 035 395.306-433 http://www.abb.com...
