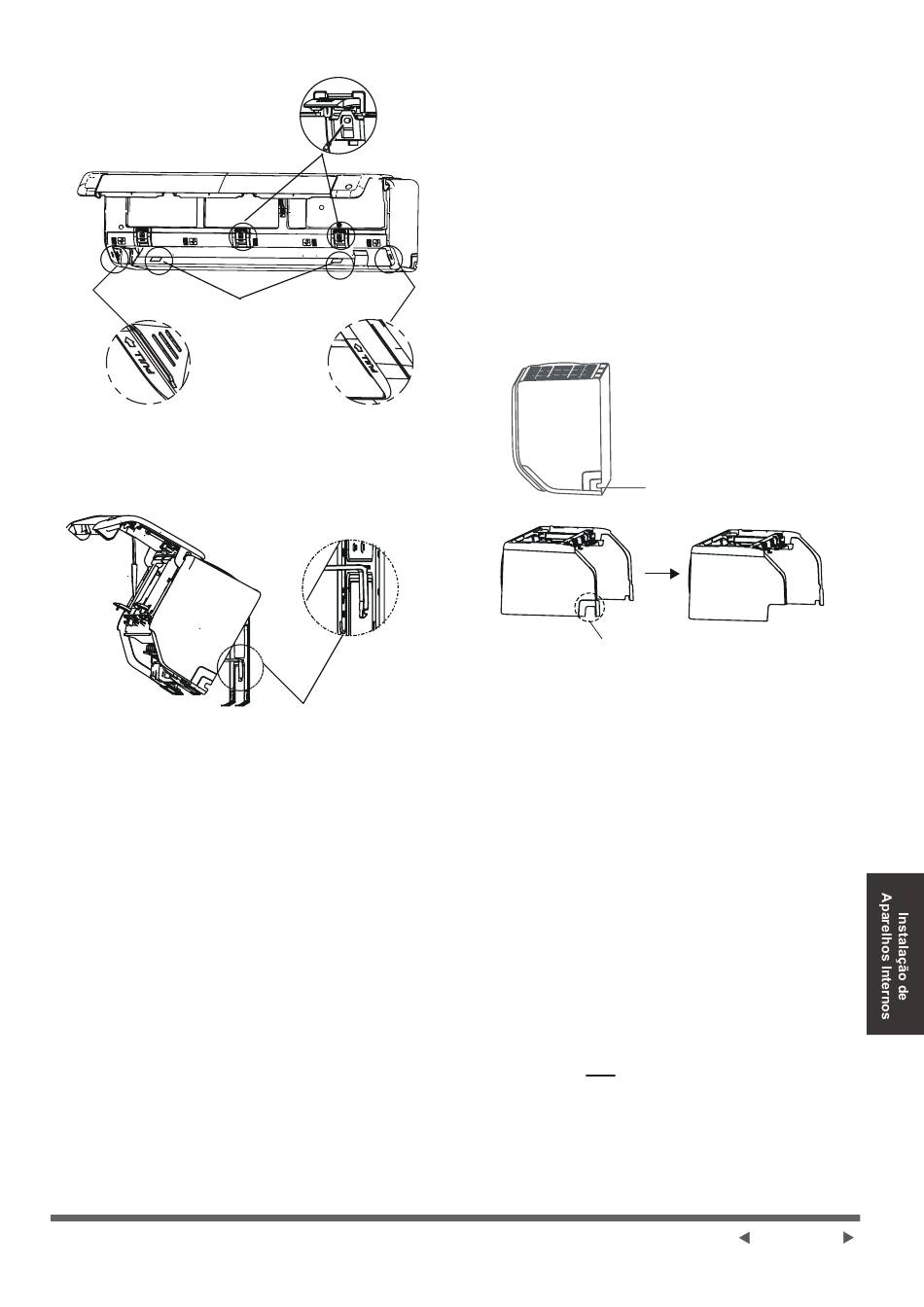

Abra a tampa e
desaparafuse os
parafusos
Desaparafuse
os parafusos
Modelo B
2. Use o suporte na parte traseira da unidade para
suportar a unidade, oferecendo espaço suficiente
para conectar o tubo de refrigerante, o cabo de sinal
e a mangueira de drenagem.
Use o suporte na parte
traseira da unidade contra
a placa de montagem para
suportar a unidade
Passo 3. Conecte a mangueira de drenagem e o
tubo de refrigerante (consulte a secção Conexão de
Tubulação de Refrigerante deste manual para obter
detalhes).
Passo 4. Mantenha o ponto de conexão do tubo
exposto para realizar o teste de vazamento (consulte
a secção Verificações Elétricas e de Vazamento deste
manual).
Passo 5. Após o teste de vazamento, envolva o ponto
de conexão com fita isolante.
Passo 6. Retire o suporte ou a cunha que apoia a
unidade interior.
Passo 7. Utilizando pressão uniforme, empurre
para baixo a metade inferior da unidade. Continue
a pressionar para baixo até a unidade encaixar
nos ganchos ao longo da parte inferior da placa de
montagem.
Se não houver tubo de refrigerante embutido na
parede, faça o seguinte:
1. Com base na posição do orifício da parede em
relação à placa de montagem, escolha o lado a
partir do qual a tubagem sairá da unidade.
2. Se o orifício da parede estiver atrás da unidade,
mantenha o painel de encaixe no lugar. Se o orifício
na parede estiver ao lado da unidade interior,
remova o painel de plástico de saída desse lado da
unidade.
(Veja a figura abaixo). Isto irá criar uma ranhura
através da qual a sua tubagem pode sair da
unidade. Use um alicate de pontas de agulha se
o painel de plástico for muito difícil de remover
manualmente.
Se for necessário cortar o painel de plástico
grande, corte como mostrado acima.
3. Use uma tesoura para reduzir o comprimento da
luva isoladora para revelar cerca de 40 mm (1,57
pol.) do tubo tubulação de refrigerante Isso serve a
dois propósitos:
● Para facilitar a operação de conexão do tubo de
refrigerante.
● Para facilitar a verificação de vazamento de gás
e permitir a verificação de amassados
4. Use o suporte na parte traseira da unidade para
suportar a unidade, oferecendo espaço suficiente
para conectar o tubo de refrigerante, o cabo de sinal
e a mangueira de drenagem.
5. Conecte o tubo de refrigerante da unidade interior
ao tubo de conexão que unirá as unidades interior e
exterior. Consulte a secção Conexão de Tubulação
de Refrigerante deste manual para obter detalhes.
6. Determine o ângulo do tubo com base na posição do
orifício da parede em relação à placa de montagem.
7. Segure o tubo de refrigerante na base da dobra.
8. Dobre lentamente o tubo em direção ao orifício com
força uniforme. Não amasse ou danifique o tubo
durante o processo.
Painel de Acesso (corte
para o tamanho exato
necessário)
Página 23
