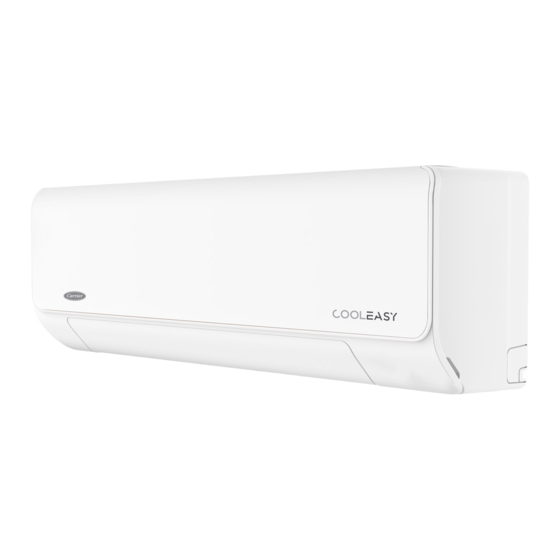

Verwandte Anleitungen für Carrier 42QHE009D8SH
Inhaltszusammenfassung für Carrier 42QHE009D8SH
- Seite 59 Inhaltsverzeichnis Sicherheitsvorkehrungen ..............04 Gebrauchsanleitung Gerätespezifikationen und -merkmale..........08 1. Anzeige der Inneneinheit ........................08 2. Betriebstemperatur ..........................09 3. Andere Eigenschaften ........................10 4. Einstellwinkel des Luftstroms ......................11 5. Manueller Betrieb (ohne Fernbedienung) ....................11 Pflege und Wartung ................12 Fehlerbehebung .................14 Seite 2...
-
Seite 60: Sicherheitsvorkehrungen
Sicherheitsvorkehrungen Lesen Sie die Sicherheitsvorkehrungen vor dem Betrieb und der Installation Falsche Installation wegen Nichtbeachtung der Anweisungen kann zu schweren Schäden oder Verletzungen führen. Der Schweregrad potenzieller Schäden oder Verletzungen wird entweder als WARNUNG oder VORSICHT .klassifiziert. WARNUNG VORSICHT Dieses Symbol weist auf die Möglichkeit Dieses Symbol weist auf die Möglichkeit von von Personenschäden oder den Verlust Sachschäden oder schwerwiegenden Folgen... -
Seite 61: Elektrische Warnungen
VORSICHT ● Schalten Sie die Klimaanlage und die Stromversorgung aus, wenn Sie das Gerät für eine lange Zeit nicht verwenden. ● Während eines Gewitters sollten Sie die Einheit abschalten. ● Stellen Sie sicher, dass Kondenswasser aus der Einheit ungehindert ablaufen kann. ●... -
Seite 62: Ultraviolet Radiation Gekennzeichnet Sind, Um Die Benutzerwartung
4. Vor dem Öffnen von Türen und Zugangsklappen, die mit dem Gefahrensymbol ULTRAVIOLET RADIATION gekennzeichnet sind, um die BENUTZERWARTUNG durchzuführen, wird empfohlen, den Strom abzuschalten. 5. Die UV-C-Lampe kann nicht gereinigt, repariert und ausgetauscht werden. 6. UV-C-BARRIEREN, die das Gefahrensymbol ULTRAVIOLET RADIATION tragen, dürfen nicht entfernt werden. -
Seite 63: Warnung Bei Verwendung Des Kältemittels
WARNUNG bei Verwendung des Kältemittels R32/R290 ● Wenn brennbares Kältemittel verwendet wird, muss das Gerät in einem gut belüfteten Bereich gelagert werden, in dem die Raumgröße der für den Betrieb angegebenen Raumgröße entspricht. ● Für R32 Modelle mit Kühlmittel: Die Einheit sollte in einem Raum mit einer Bodenfläche von mehr als 4 m2 installiert, betrieben und gelagert werden. -
Seite 64: Gerätespezifikationen Und -Merkmale
Gerätespezifikationen und -merkmale Anzeige der Inneneinheit Luftfilter (hochziehen) Frontblende Stromkabel (einige Einheiten) Fernbedienung Lüftungsklappe Fernbedienungshalter ECO Intelligentes Auge (einige Einheiten) (einige Einheiten) Anzeigefenster „ “ „ “ Zeigt Temperatur, Betriebsfunktion und Fehlercodes an: „ “ Für 3 Sekunden, wenn: ● TIMER EIN ist eingestellt (wenn das Gerät AUS ist, „ “... -
Seite 65: Betriebstemperatur
Betriebstemperatur Wenn Sie Ihre Klimaanlage außerhalb der folgenden Temperaturbereiche verwendet wird, werden bestimmte Sicherheitsschutzfunktionen aktiviert und bewirken, dass die Einheit deaktiviert wird. Inverter-Split-Typ FÜR AUßENLUFTEINHEITEN WÄRMEN- TROCKEN- COOL-Modus MIT HECKENHEIZUNG ODER Modus Modus KURBELGEHÄUSEHEIZUNG 17°C - 32°C 0°C - 30°C 10°C - 32°C FÜR AUSSENGERÄTE Zimmertemperatur... -
Seite 66: Andere Eigenschaften
Ein Leitfaden über die Verwendung der Infrarot- Diese Funktion verhindert, dass direkter Fernbedienung, ist in diesem Literatur-Paket nicht Luftstrom auf den Körper bläst, und sorgt enthalten. Nicht alle Funktionen stehen für die dafür, dass Sie sich seidig kühl fühlen. Klimaanlage zur Verfügung. Bitte überprüfen Sie ●... -
Seite 67: Einstellwinkel Des Luftstroms
● Einstellwinkel des Luftstroms Geräts. 2. Drücken Sie einmal die Taste MANUELLE Vertikale Winkel des Luftstroms KONTROLLE L, um den ERZWUNGENEN einstellen AUTO-Modus zu aktivieren. Verwenden Sie bei eingeschaltetem Gerät die 3. Drücken Sie die Taste MANUELLE SWING-Taste auf der Fernbedienung, um die KONTROLLE erneut, um den Richtung (vertikaler Winkel) des Luftstroms ERZWUNGENEN KÜHL-Modus zu aktivieren. -
Seite 68: Pflege Und Wartung
Pflege und Wartung 5. Spülen Sie die Filter mit frischem Wasser, und Die Zulufteinheit reinigen schütteln Sie dann überschüssiges Wasser ab. 6. Trocknen Sie die Filter an einem kühlen, Vor der Reinigung und Wartung trockenen Ort, und setzen sie diese nicht SCHALTEN SIE IHRE KLIMAANLAGE IMMER direktem Sonnenlicht aus. -
Seite 69: Wartung - Lange Nichtbenutzungszeiten
Wartung - Lange VORSICHT Nichtbenutzungszeiten ● Vor dem Filterwechsel oder Reinigen, die Wenn Sie planen Ihre Klimaanlage für einen Einheit ausschalten und die Stromversorgung längeren Zeitraum nicht zu verwenden , gehen Sie unterbrechen. wie folgt vor: ● Während der Filterentfernung keine Metallteile in der Einheit berühren. -
Seite 70: Fehlerbehebung
Fehlerbehebung SICHERHEITSANWEISUNGEN Wenn EINE der folgenden Bedingungen eintritt, schalten Sie das Gerät sofort aus! ● Das Netzkabel ist beschädigt oder wird ungewöhnlich warm ● Sie riechen Brandgeruch ● Die Einheit gibt laute oder ungewöhnliche Geräusche ab ● Eine Sicherung durchbrennt oder die Sicherungsschutzschalter häufig ausschalten ●... - Seite 71 Problem Mögliche Ursachen Das Gerät werden je nach aktuellem Betriebsmodus unterschiedliche Geräusche Die Außenlufteinheit macht Geräusche. erzeugen. Staub kann entweder Das Gerät kann während längerer Nichtbenutzung von Staub bedecket werden, der von der Zuluft- oder beim Einschalten des Geräts freigesetzt wird. Deshalb halten Sie bitte das Gerät der Außenlufteinheit bedeckt, wenn es längere Zeit nicht benutzt wird.
-
Seite 72: Mögliche Ursachen
Problem Mögliche Ursachen Lösung Warten Sie, bis die Stromversorgung Stromausfall wiederhergestellt ist. Die Stromversorgung ist Schalten Sie den Strom an ausgeschaltet. Die Sicherung ist durchgebrannt. Die Sicherung ersetzen. Das Gerät funktioniert nicht. Die Batterien der Fernbedienung Die Batterien ersetzen sind leer. Der 3-Minuten-Schutz des Geräts Warten Sie drei Minuten nach dem wird aktiviert. - Seite 73 Zubehör Die Klimaanlage wird mit folgendem Zubehör geliefert. Verwenden Sie bitte alle mitgelieferte Installationsteile und Zubehörteile, um die Klimaanlage zu installieren. Eine unsachgemäße Installation könnte zu Wasserleckagen, Stromschlägen, Bränden oder zum Ausfall des Geräts führen. Die Artikel, die nicht im Lieferumfang der Klimaanlage enthalten sind, müssen separat erworben werden.
-
Seite 74: Installationszusammenfassung - Innengerät
Installationszusammenfassung - Innengerät Der Abstand von der Decke wird durch die Installationsmethode bestimmt. 12cm BUBBLE 12cm LEVEL (4.75in) (4,75in) inch LIQUID inch RECOMMAND 2,3m (90,55in) Installationsort auswählen Bestimmen Sie die Bringen Sie die Montageplatte Wandlochposition Wandloch bohren Rohre anschließen Verbindungskabel (gilt nicht für einige Standorte in den USA) Rohrleitungen und Kabel umwickeln... - Seite 75 Geräteteile Die Installation muss gemäß den Anforderungen der lokalen und nationalen Normen HINWEIS: durchgeführt werden. Die Installation kann in verschiedenen Bereichen leicht unterschiedlich sein. Air-Trennschalter Boost Humidity （1） （2） Luftfilter (herausziehen) Fernbedienung Wandmontageplatte Frontplatte Fernbedienungshalter Abflussrohr (einige Geräte) Netzkabel (einige Signalkabel Stromkabel für Einheiten)
