Fase 4: Preparare le tubazioni del refrigerante
Le tubazioni del refrigerante si trovano all'interno
di un manicotto isolante attaccato al retro
dell'unità. È necessario preparare la tubazione
prima di passarla attraverso il foro nel muro. Fare
riferimento alla sezione Collegamento tubazioni
di refrigerante di questo manuale per istruzioni
dettagliate sui requisiti di svasatura del tubo e
coppia di svasatura, sulle specifiche tecniche, ecc.

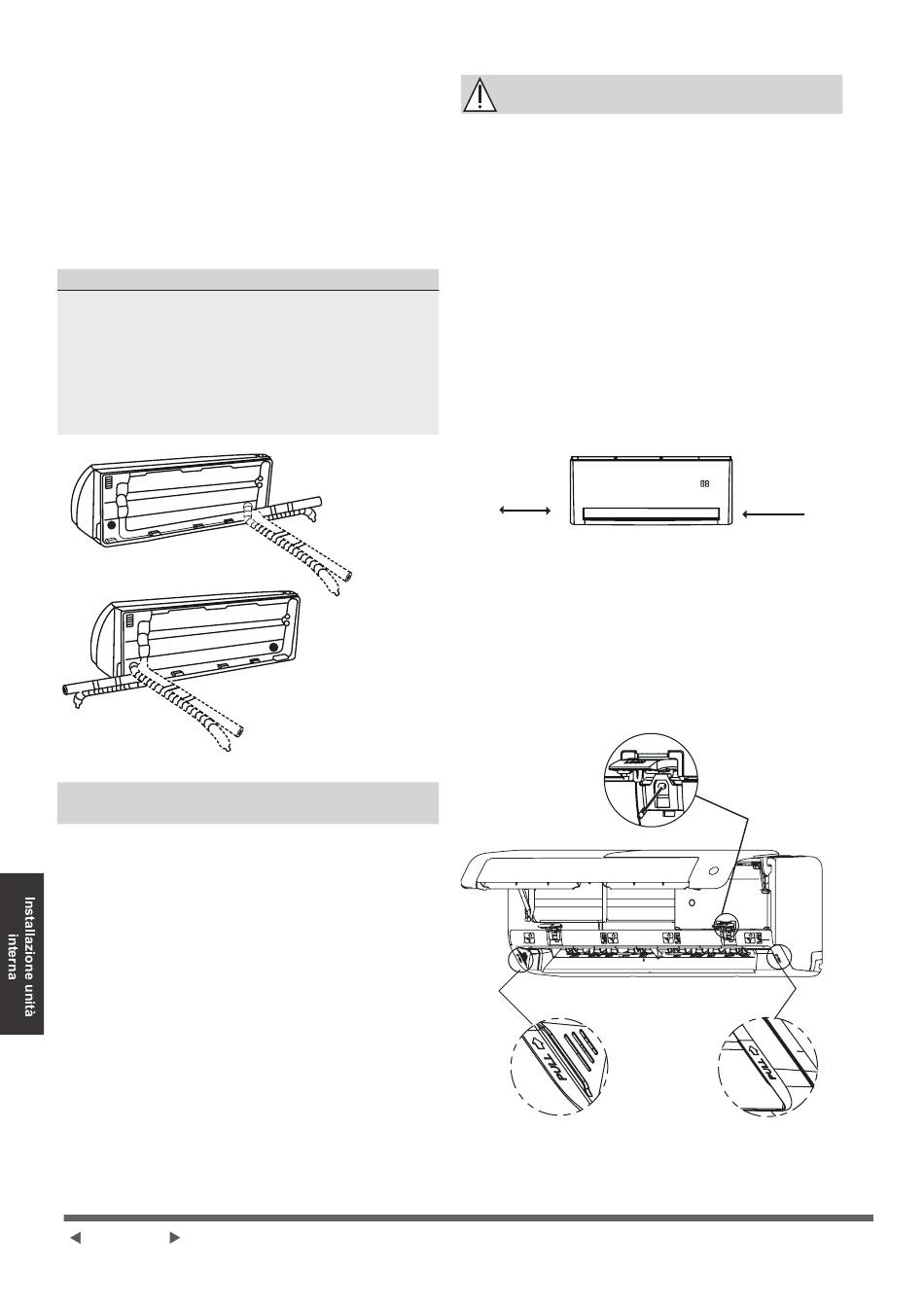

NOTA SULL'ANGOLO DI TUBAZIONE
Le tubazioni del refrigerante possono uscire
dall'unità interna da quattro diverse angolazioni:
● Sinistra
● Posteriore sinistro
● Destra
● Posteriore destra
Fare riferimento alle figure seguenti per i dettagli.
NOTA SUL COLLEGAMENTO DELLE
TUBAZIONI
● In alcune località degli Stati Uniti, è necessario
utilizzare un tubo del condotto per collegare il
cavo.
Per garantire uno spazio sufficiente per i tubi
in funzione e la posizione della macchina
contro la parete dopo l'installazione, si
consiglia di collegare il tubo flessibile di
scarico sul lato destro (quando ti rivolgi verso
la parte posteriore dell'unità).
● Quando si sceglie la tubazione sul lato
sinistro o destro, assicurarsi che i tubi escono
orizzontalmente in modo da non influire
sull'installazione del pannello inferiore.
Pagina 22
ATTENZIONE
Prestare estrema attenzione a non ammaccare
o danneggiare le tubazioni mentre le si piega
lontano dall'unità. Eventuali ammaccature nelle
tubazioni influenzeranno le prestazioni dell'unità.
Se non ci sono tubazioni del refrigerante
incorporate nella parete, effettuare le seguenti
operazioni:
Fase 1: Agganciare l'unità interna alla piastra
di montaggio:
1. Tenere presente che i ganci sulla piastra di
montaggio sono più piccoli dei fori sul retro
dell'unità. Se non si dispone di ampio spazio
per collegare i tubi incorporati all'unità interna,
l'unità può essere regolata a sinistra o a
destra di circa 30-50 mm (1,18-1,95 pollici), a
seconda del modello.
30 -50mm
(1,18-1,95
pollici)
Spostamento a sinistra o a destra
Fase 2: Preparare le tubazioni del refrigerante:
1. Aprire e fissare la posizione del pannello, poi,
aprire i coperchi dei due blocchi di bloccaggio,
svitare la vite mostrata nella foto qui sotto,
successivamente tenere entrambi i lati del
pannello inferiore nel punto contrassegnato
"PULL (Tirare)", tirarlo verso l'alto per rilasciare
le fibbie, poi abbassare il pannello inferiore.
Modello A
30 -50mm
(1,18-1,95
pollici)
Aprire il coperchio
e svitare la vite
AUTO COOL
(RAFFREDDAMENTO
AUTOMATICO)
