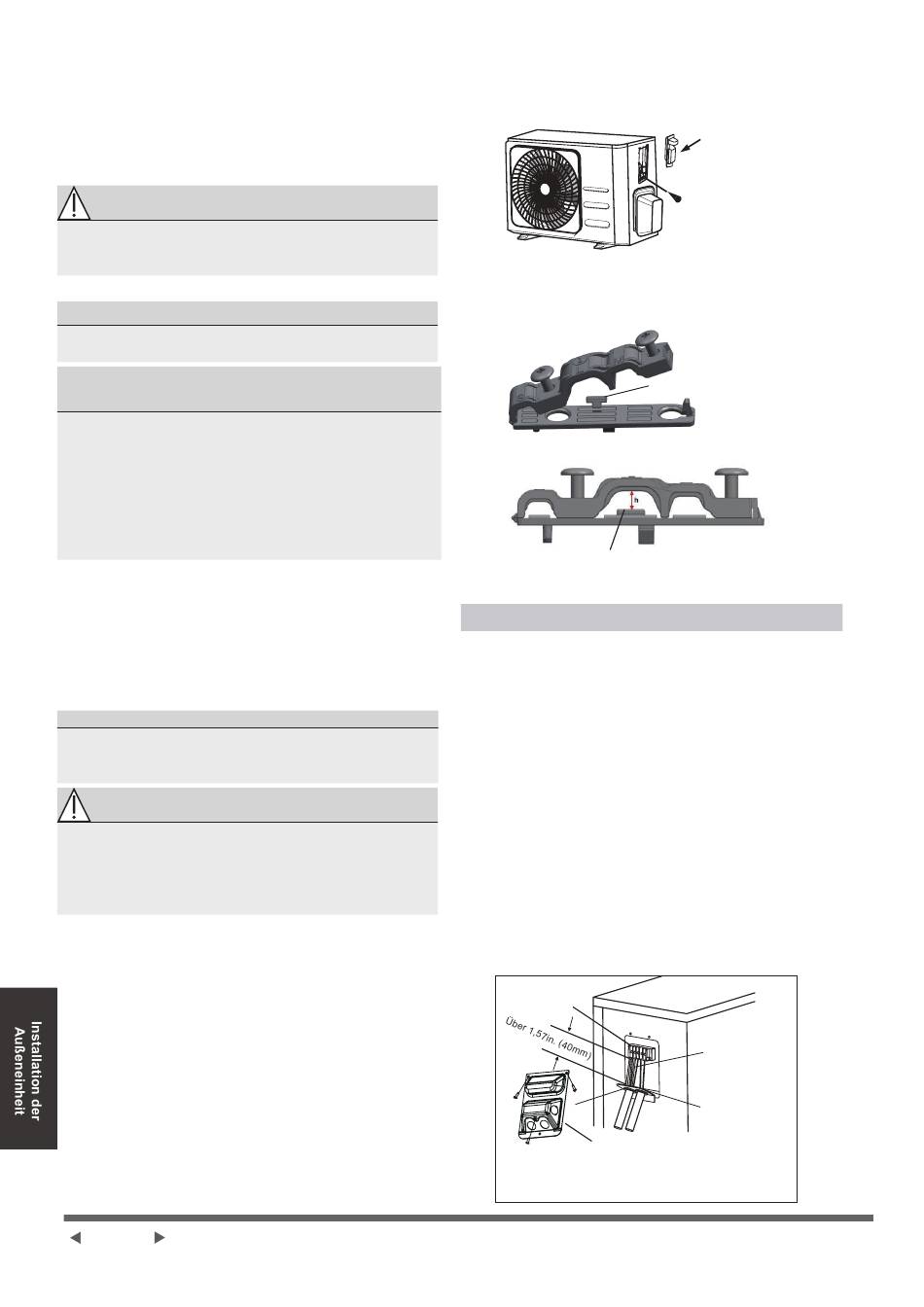

Schritt 4: Signal- und Stromkabelverbinden
Die Klemmenleiste der Außeneinheit und deren
elektrische Kabel sind durch eine Abdeckung
an der Seite der Einheit geschützt. Ein
umfassender Schaltplan ist auf die Innenseite der
Kabelabdeckung gedruckt.
WARNUNG
SCHALTEN SIE VOR DER DURCHFÜHRUNG VON
ELEKTRO- ODER VERDRAHTUNGSARBEITEN DIE
HAUPTSTROMVERSORGUNG DES SYSTEMS AUS.
1. Bereiten Sie das Kabel für den Anschluss vor:
VERWENDEN SIE DIE RICHTIGEN KABEL
Bitte wählen Sie das richtige Kabel aus, siehe
„Kabeltypen" auf Seite 25.
WÄHLEN SIE DIE RICHTIGE GRÖSSE DES
KABELS AUS
Die Größe des Stromversorgungskabels, Signalkabels,
Sicherung und des Schalters wird durch den maximalen
Stromverbrauch der Einheit bestimmt. Der maximale
Stromverbrauch ist von dem Typenschild auf der
Seitenwand der Einheit zu ermitteln.
HINWEIS: In Nordamerika wählen Sie bitte die richtige
Kabelgröße entsprechend der auf dem Typenschild des
Geräts angegebenen Mindestschaltstrombelastbarkeit.
a. Ziehen Sie den Gummimantel mit
Abisolierzangen von beiden Enden des Kabels
ab, um etwa 40mm (1,57 zoll) des Kabels
freizulegen.
b. Entfernen Sie die Isolierung von den
Kabelenden.
c. Verwenden Sie eine Kabelzange, um die
U-Laschen an den Kabelenden zu pressen.
ACHTEN SIE AUF LEBENDE KABEL
Achten Sie beim Crimpen von Drähten darauf, stellen
Sie sicher, dass Sie den unter Strom stehenden („L")
Draht von anderen Drähten deutlich unterscheiden.
WARNUNG
ALLE VERDRAHTUNGSARBEITEN
MÜSSEN ENTSPRECHEND DEM
VERDRAHTUNGSDIAGRAMM AUSGEFÜHRT
WERDEN, DAS INNERHALB DER
DRAHTABDECKUNG DES AUSSENGERÄTS LIEGT.
2. Schrauben Sie die elektrische
Kabelabdeckung ab und entfernen Sie diese.
3. A Kabelklemme unterhalb der Klemmleiste
abschrauben und zur Seite legen.
4. Verbinden der Drähte gemäß Schaltplan, und
festschrauben der U-Lasche jeden Drahtes
an seinem entsprechenden Anschlusspunkt.
5. Nach dem Überprüfen das jede Verbindung
sicher ist, die Drähte zusammen drehen, um
sicherzustellen, dass kein Regenwasser in
das Terminal eindringt.
6. Befestigen Sie das Kabel mit Hilfe der
Kabelklemme an der Einheit. Schrauben Sie
die Kabelklemme fest.
7. Nicht verwendete Drähte mit PVC-Isolierband
isolieren. Ordnen Sie diese so an, dass sie
Seite 30
keine elektrischen oder Metallteile berühren.
8. Die Abdeckung wieder auf die Seite der
Einheit setzen, und festschrauben.
HINWEIS: Wenn die Kabelklemme wie folgt
aussieht, wählen Sie bitte die entsprechende
Durchgangsbohrung entsprechend dem
Durchmesser des Drahtes.
Drei große Löcher: Klein, Groß, Mittel
Wenn die Kalbe nicht ausreichend befestigt ist, verwenden
Sie die Schnalle, um sie zu stützen, damit sie fest
eingespannt werden kann.
In Nordamerika
1. Entfernen Sie die Kabelabdeckung von der
Einheit, indem Sie die 3 Schrauben lösen.
2. Demontieren Sie die Schutzkappen an der
Leitungsplatte
3. Montieren Sie die Rohrschläuche (nicht im
Lieferumfang enthalten) vorübergehend an
dem Leitungspanel
4. Schließen Sie die Stromversorgungs- und
Niederspannungsleitungen ordnungsgemäß
an die entsprechenden Klemmen am
Klemmenblock an.
5. Erdung der Einheit erfolgt entsprechend den
örtlichen Vorschriften.
6. Stellen Sie sicher, dass die Kabel so
dimensioniert werden, dass sie einige Zoll
länger sind als die für die Verdrahtung
erforderliche Länge.
7. Verwenden Sicherungsmuttern um die
Leitungspanele zu befestigen.
Klemmenleiste
Kabelabdeckung
Bitte wählen Sie die passende Durchgangsbohrung
entsprechend dem Drahtdurchmesser.
Abdeckung
Schraube
Schnalle
Verbindungskabel
Leitungspanel
