START

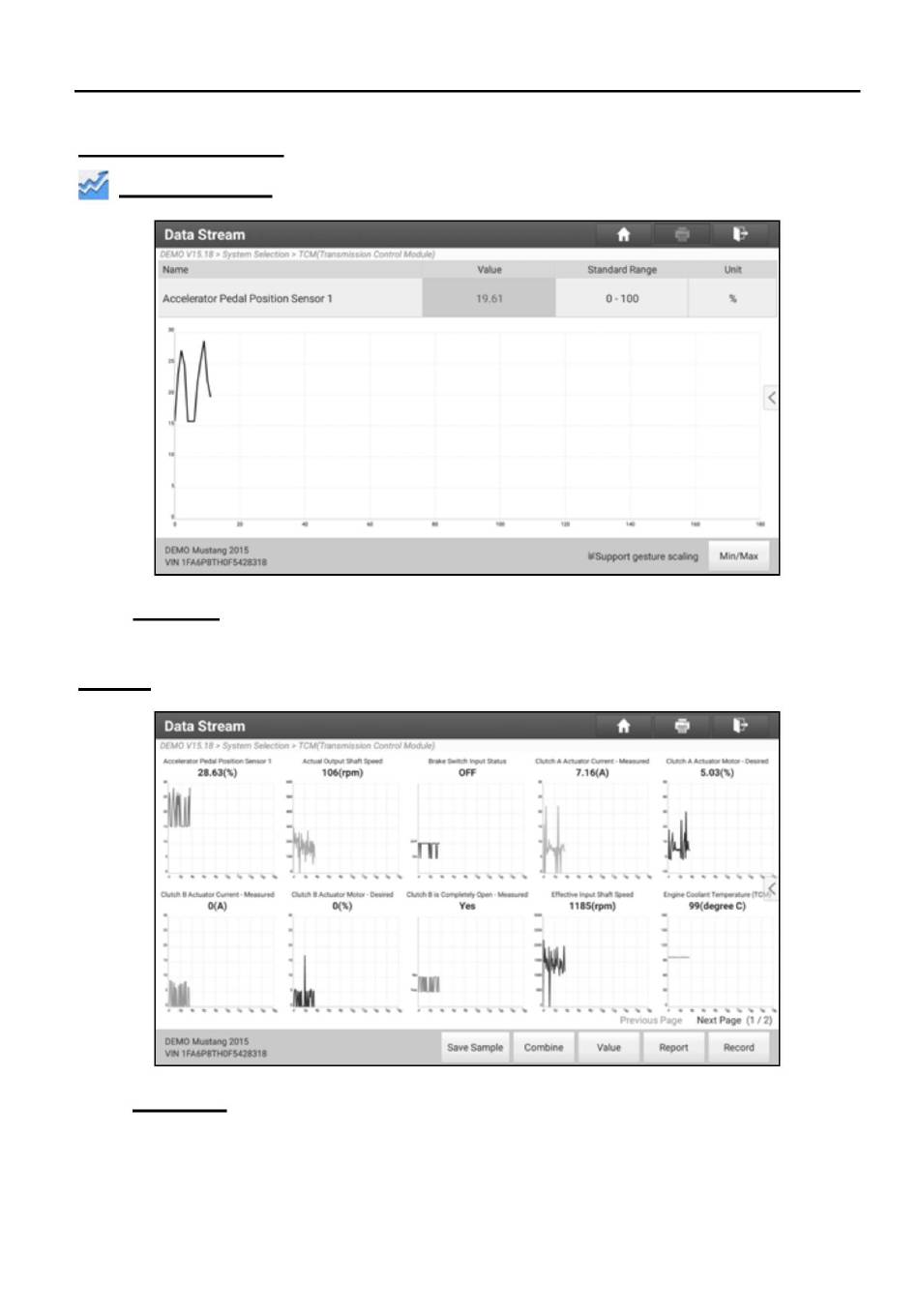

Schaltflächen auf dem Bildschirm:
Diagramm (einzeln): Tippen Sie hier, um den Parameter im Wellenformdiagramm anzuzeigen.
• Min/Max: Tippen Sie hier, um den maximalen/minimalen Wert festzulegen. Sobald der Wert den
angegebenen Wert überschreitet, gibt das System einen Alarm aus.
Diagramm: Tippen Sie hier, um die Parameter in Wellenformdiagrammen anzuzeigen.
• Kombinieren: Diese Option wird meistens im Diagrammzusammenführungsstatus zum Datenvergleich
verwendet. In diesem Fall werden verschiedene Artikel in unterschiedlichen Farben markiert (maximal 4
Artikel können gleichzeitig auf demselben Bildschirm angezeigt werden).
Wenn das Diagramm mehr als eine Seite umfasst, wischen Sie von links über den Bildschirm, um zur
nächsten Seite zu springen.
X-431 PAD III Benutzerhandbuch
43
