4.4.3 Fahrzeuganschluss
Die zum Verbinden des Diagnosesteckers mit dem DLC eines Fahrzeugs verwendete Methode hängt
wie folgt von der Konfiguration des Fahrzeugs ab:
y Ein mit einem OBD-II-Managementsystem ausgestattetes Fahrzeug liefert beides
Kommunikation und 12-V-Stromversorgung über einen standardisierten DLC.
y Ein Fahrzeug, das nicht mit einem OBD-II-Verwaltungssystem ausgestattet ist, stellt die
Kommunikation über eine DLC-Verbindung bereit und liefert in einigen Fällen 12-V-Strom über die
Zigarettenanzünderbuchse oder eine Verbindung zur Fahrzeugbatterie.
Befolgen Sie die unten aufgeführten Schritte, um das OBD II-Fahrzeug anzuschließen:

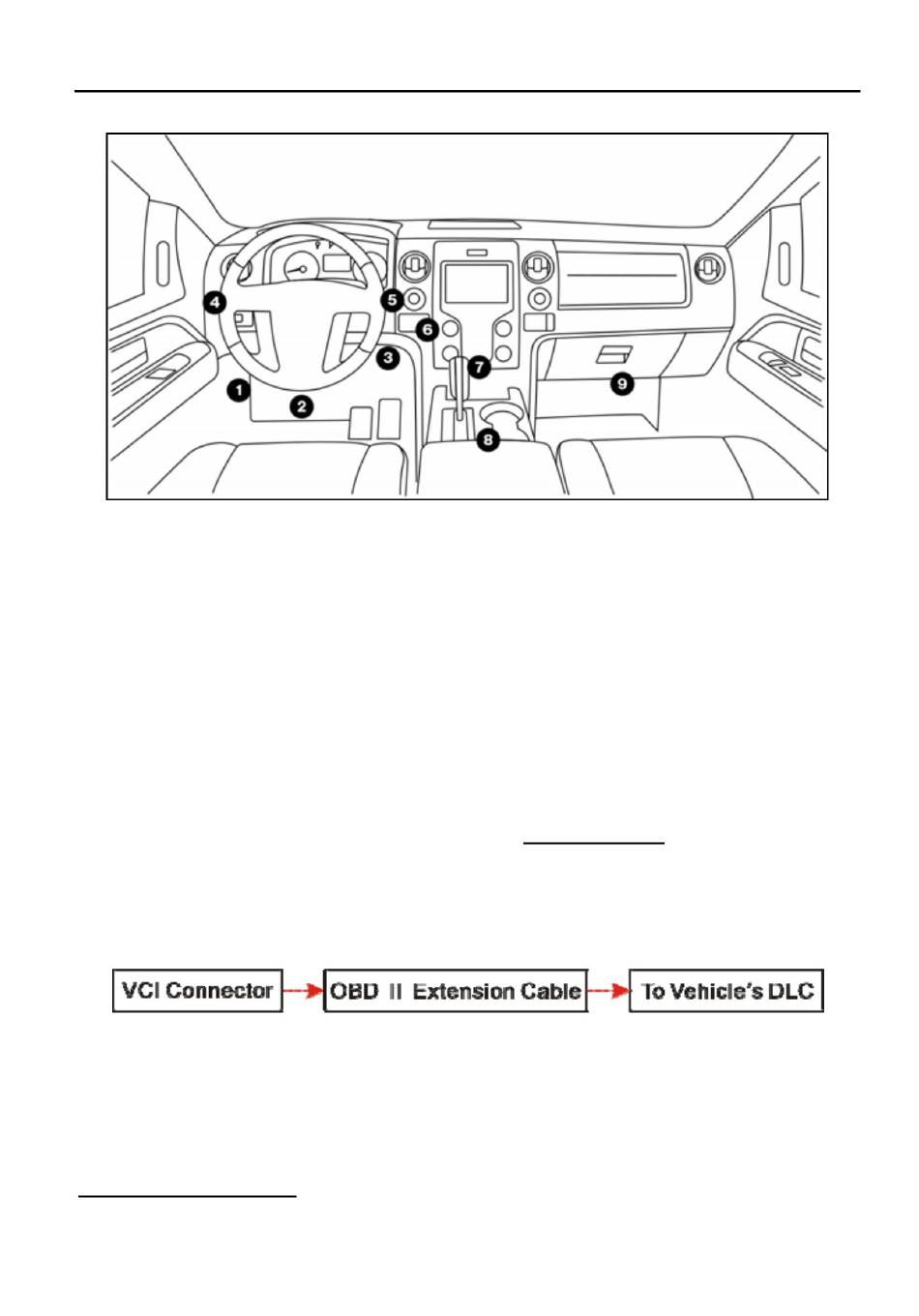

1. Suchen Sie den DLC-Sockel des Fahrzeugs.
2. Stecken Sie den VCI in die DLC-Buchse des Fahrzeugs (es wird empfohlen, das OBD II-Verlängerungskabel
zu verwenden, um den VCI- und den DLC-Anschluss zu verbinden).
3. Wählen Sie eine der beiden Möglichkeiten, um Strom zu erhalten:
A. Netzteil: Verbinden Sie ein Ende des mitgelieferten Netzteils mit dem DC IN-Anschluss des
Tablets und das andere Ende mit einer Steckdose.
B. Interner Akku
Bei Nicht-OBDII-Fahrzeugen wie folgt vorgehen:
1. Suchen Sie den DLC-Sockel des Fahrzeugs.
X-431 PAD III Benutzerhandbuch
21
