2.3
Aufbau
Sehen Sie sich vor dem Aufbau die Montageschritte genau an und führen Sie die Montage gemäß
der angegebenen Reihenfolge durch.
HINWEIS
L
Verschrauben Sie zunächst alle Teile lose und kontrollieren Sie deren richtige Passform. Ziehen
Sie die Schrauben mit Hilfe des Werkzeuges erst fest, wenn Sie dazu aufgefordert werden.

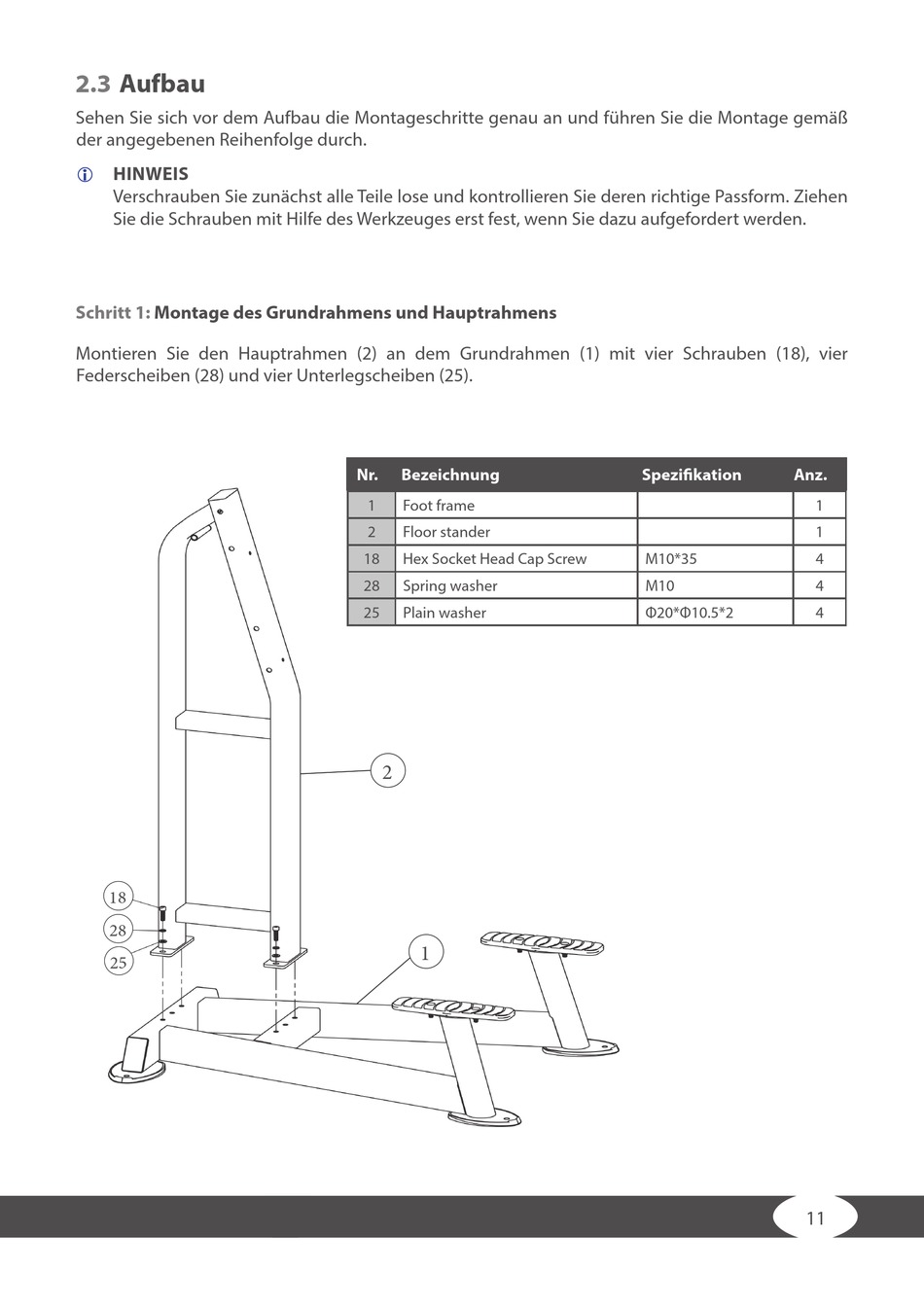

Schritt 1:
Montage des Grundrahmens und Hauptrahmens
Montieren Sie den Hauptrahmen (2) an dem Grundrahmen (1) mit vier Schrauben (18), vier
Federscheiben (28) und vier Unterlegscheiben (25).
18
28
25
Nr.
Bezeichnung
1
Foot frame
2
Floor stander
18
Hex Socket Head Cap Screw
28
Spring washer
25
Plain washer
2
1
Spezifikation
Anz.
1
1
M10*35
4
M10
4
Φ20*Φ10.5*2
4
11
