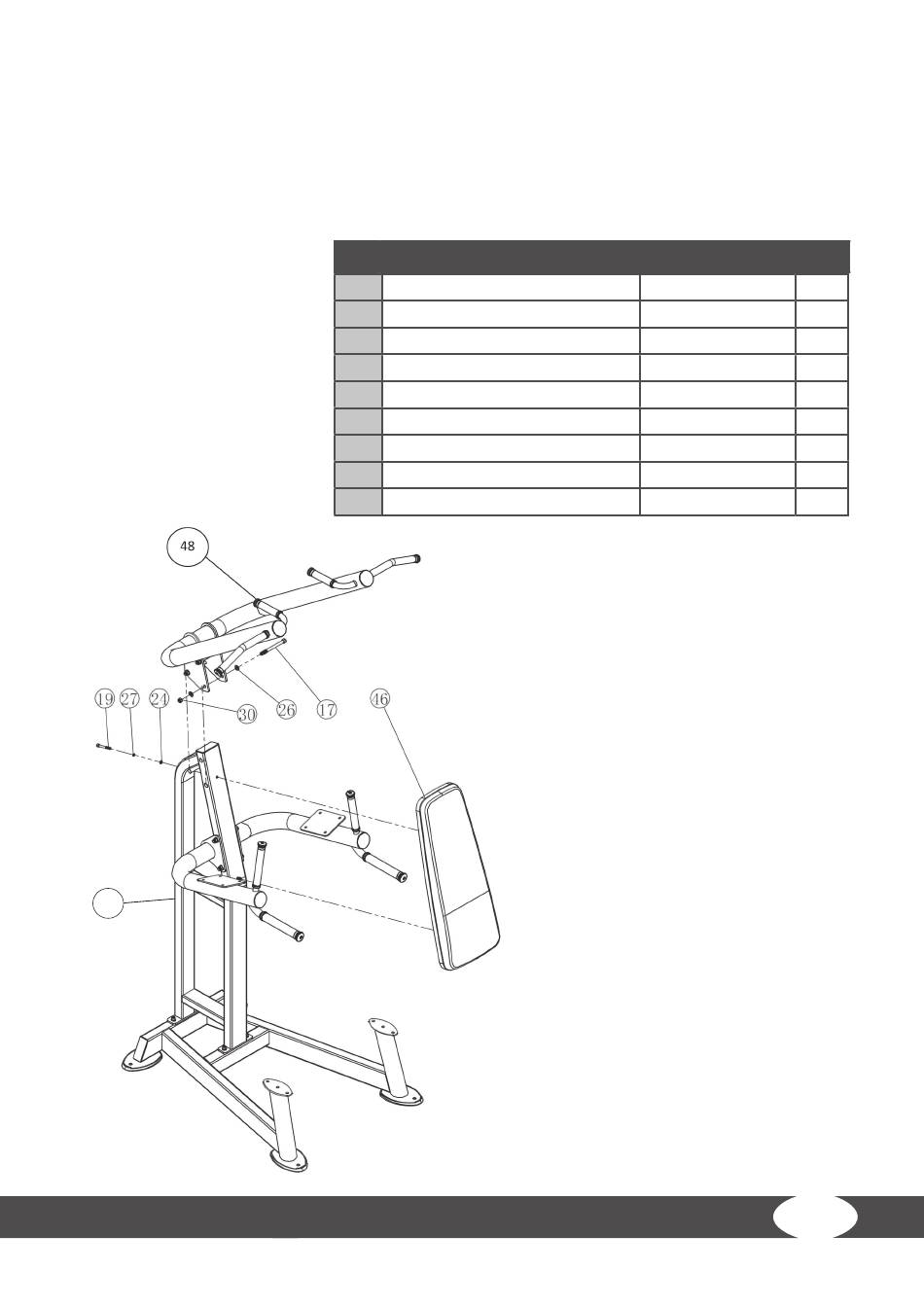

Schritt 3:
Montage der Klimmzughalterung und Rückenpolsters
1.
Montieren Sie das Rückenpolster (46) an dem Hauptrahmen (2) mit zwei Schrauben (19), zwei
Federscheiben (27) und zwei Unterlegscheiben (24).
2.
Montieren Sie die Klimmzughalterung an dem Hauptrahmen (2) mit drei Schrauben (17), sechs
Unterlegscheiben (26) und drei Muttern (30).
2
Nr.
Bezeichnung
2
Floor stander
46
Back pad
48
Chinup attachment
17
Hex socket head cap screw
19
Hex socket head cap screw
27
Spring washer
24
Plain washer
Plain washer
26
Nylon insert lock nut
30
Spezifikation
Anz.
1
1
1
M12*140
3
M8*75
2
M8
2
Φ16*Φ8.4*1.6
2
Φ24*Φ13*2.5
6
M12
3
13
