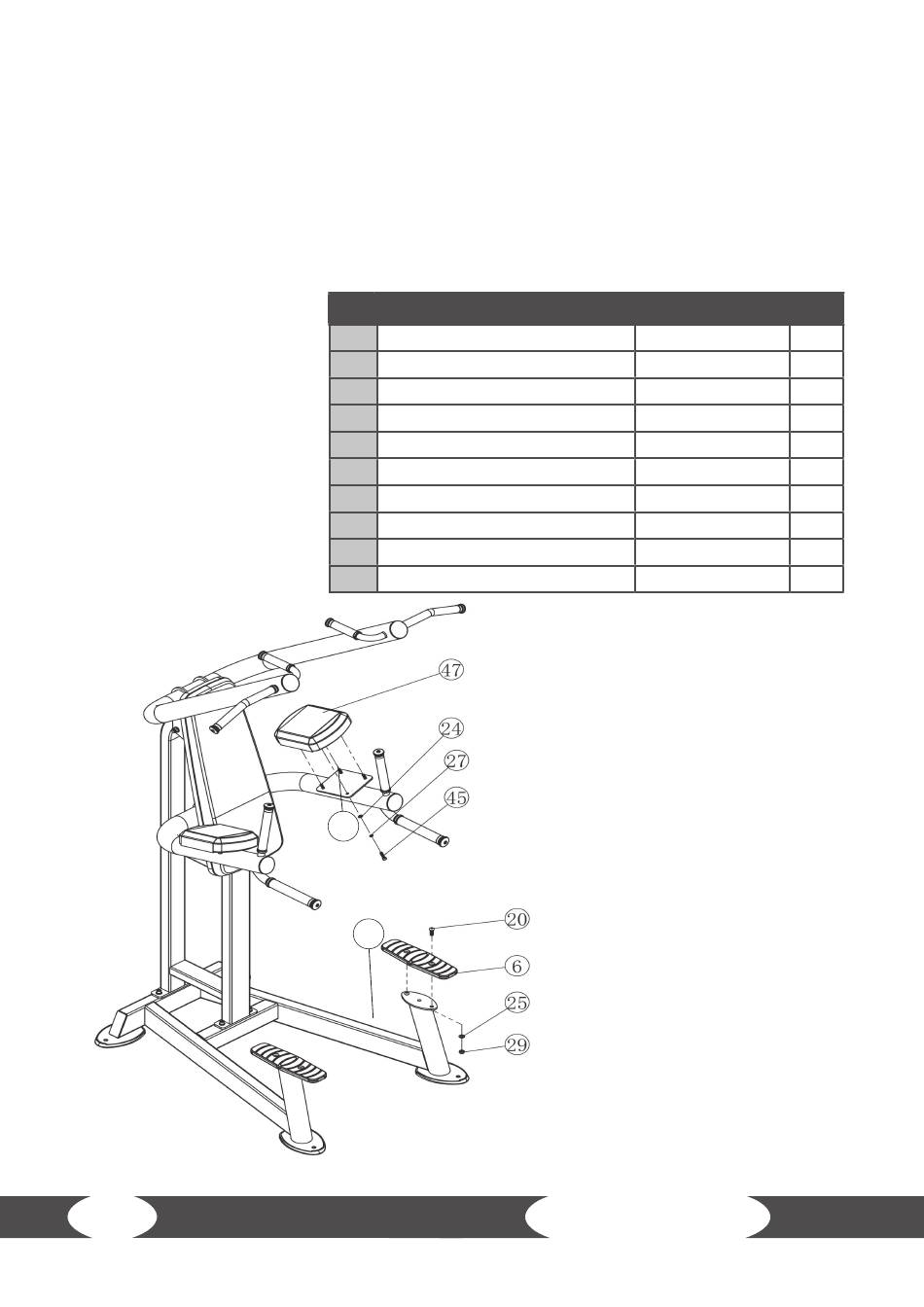

Schritt 4:
Montage der Armpolster und der Pedale
1.
Montieren Sie die Armpolster (47) an der Armhalterung (3) mit jeweils vier Schrauben (45), vier
Federscheiben (27) und vier Unterlegscheiben (24).
2.
Montieren Sie die Gummipedale (6) an dem Grundrahmen (1) mit jeweils zwei Schrauben (20),
zwei Unterlegscheiben (25) und zwei Muttern (29).
3.
Ziehen Sie nun alle Schraubenverbindungen fest.
→
Der Aufbau des Geräts ist abgeschlossen.
14
Nr.
Bezeichnung
1
Foot frame
3
Parallel bars bracket
6
Rubber covered pedal
47
Arm pad
20
Hexagon socket button head screw
45
Hex socket head cap screw
27
Spring washer
24
Plain washer
25
Plain washer
29
Nylon insert lock nut
3
1
Spezifikation
M10*30
M8*30
M8
Φ16*Φ8.4*1.6
Φ20*Φ10.5*2
M10
Power Tower
Anz.
1
1
2
2
4
8
8
8
4
4
