SICK Lector64x Betriebsanleitung Seite 91

Device 1
Aux
"External
2
(RS-232)
output A"

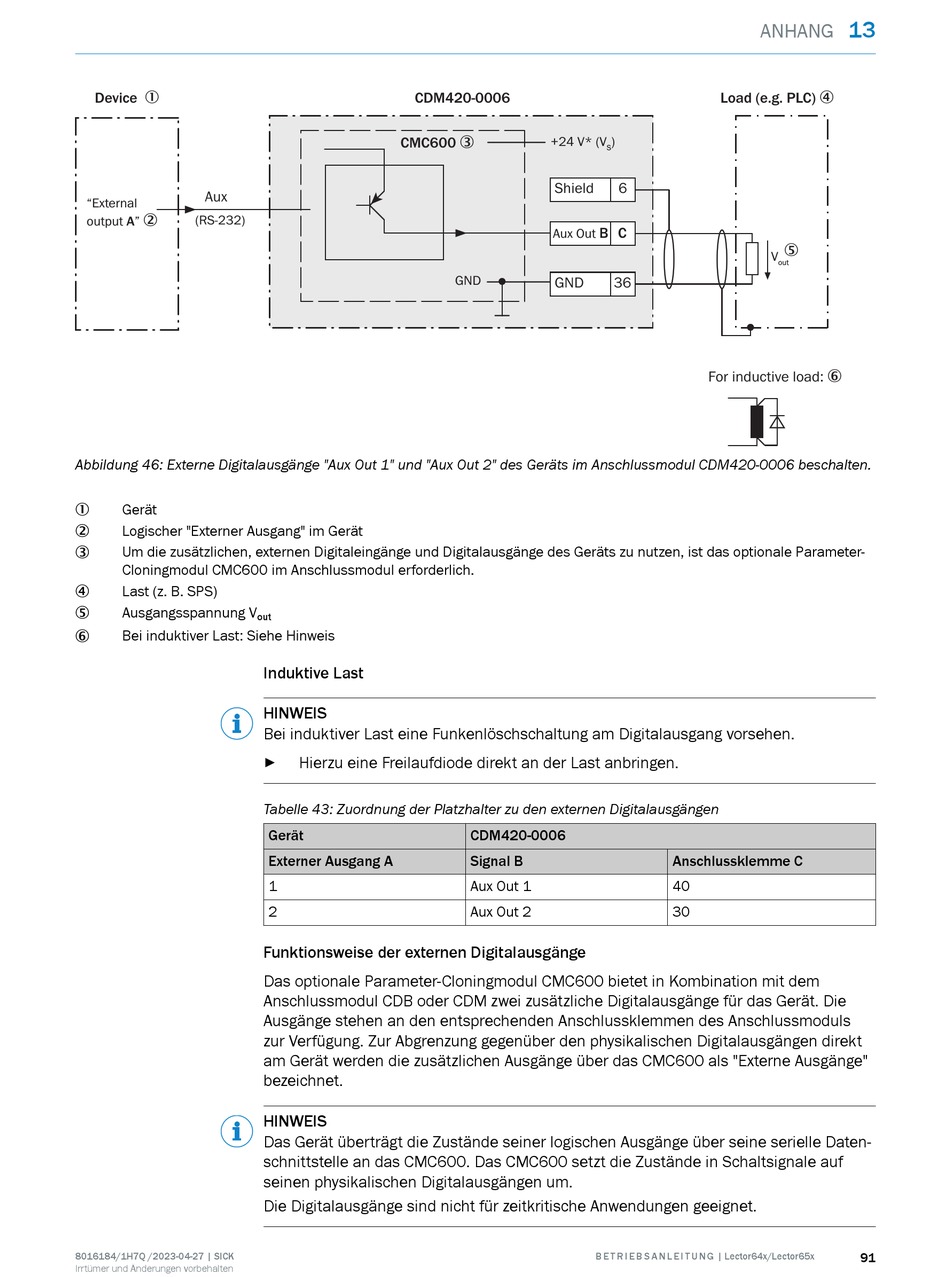

Abbildung 46: Externe Digitalausgänge "Aux Out 1" und "Aux Out 2" des Geräts im Anschlussmodul CDM420-0006 beschalten.
Gerät
1
Logischer "Externer Ausgang" im Gerät
2
Um die zusätzlichen, externen Digitaleingänge und Digitalausgänge des Geräts zu nutzen, ist das optionale Parameter-
3
Cloningmodul CMC600 im Anschlussmodul erforderlich.
Last (z. B. SPS)
4
Ausgangsspannung V
5
Bei induktiver Last: Siehe Hinweis
6
8016184/1H7Q /2023-04-27 | SICK
Irrtümer und Änderungen vorbehalten
CDM420-0006
CMC600 3
out
Induktive Last
HINWEIS
Bei induktiver Last eine Funkenlöschschaltung am Digitalausgang vorsehen.
Hierzu eine Freilaufdiode direkt an der Last anbringen.
►
Tabelle 43: Zuordnung der Platzhalter zu den externen Digitalausgängen
Gerät
Externer Ausgang A
1
2
Funktionsweise der externen Digitalausgänge
Das optionale Parameter-Cloningmodul CMC600 bietet in Kombination mit dem
Anschlussmodul CDB oder CDM zwei zusätzliche Digitalausgänge für das Gerät. Die
Ausgänge stehen an den entsprechenden Anschlussklemmen des Anschlussmoduls
zur Verfügung. Zur Abgrenzung gegenüber den physikalischen Digitalausgängen direkt
am Gerät werden die zusätzlichen Ausgänge über das CMC600 als "Externe Ausgänge"
bezeichnet.
HINWEIS
Das Gerät überträgt die Zustände seiner logischen Ausgänge über seine serielle Daten‐
schnittstelle an das CMC600. Das CMC600 setzt die Zustände in Schaltsignale auf
seinen physikalischen Digitalausgängen um.
Die Digitalausgänge sind nicht für zeitkritische Anwendungen geeignet.
+24 V* (V )
S
Shield 6
B C
Aux Out
GND
GND 36
CDM420-0006
Signal B
Aux Out 1
Aux Out 2
B E T R I E B S A N L E I T U N G | Lector64x/Lector65x
13
ANHANG
Load (e.g. PLC) 4
5
V
out
For inductive load: 6
Anschlussklemme C
40
30
