13.2.8 Externe Digitaleingänge des Geräts im CDB650-204 beschalten
Gerät = Lector64x = V2D64xx-xxxxAx
Gerät = Lector65x = V2D65xx-xxxxAx
Trigger sensor 1
V
8
S
Out
GND
PNP sensor 7
E.g. photo-electric
switch 6

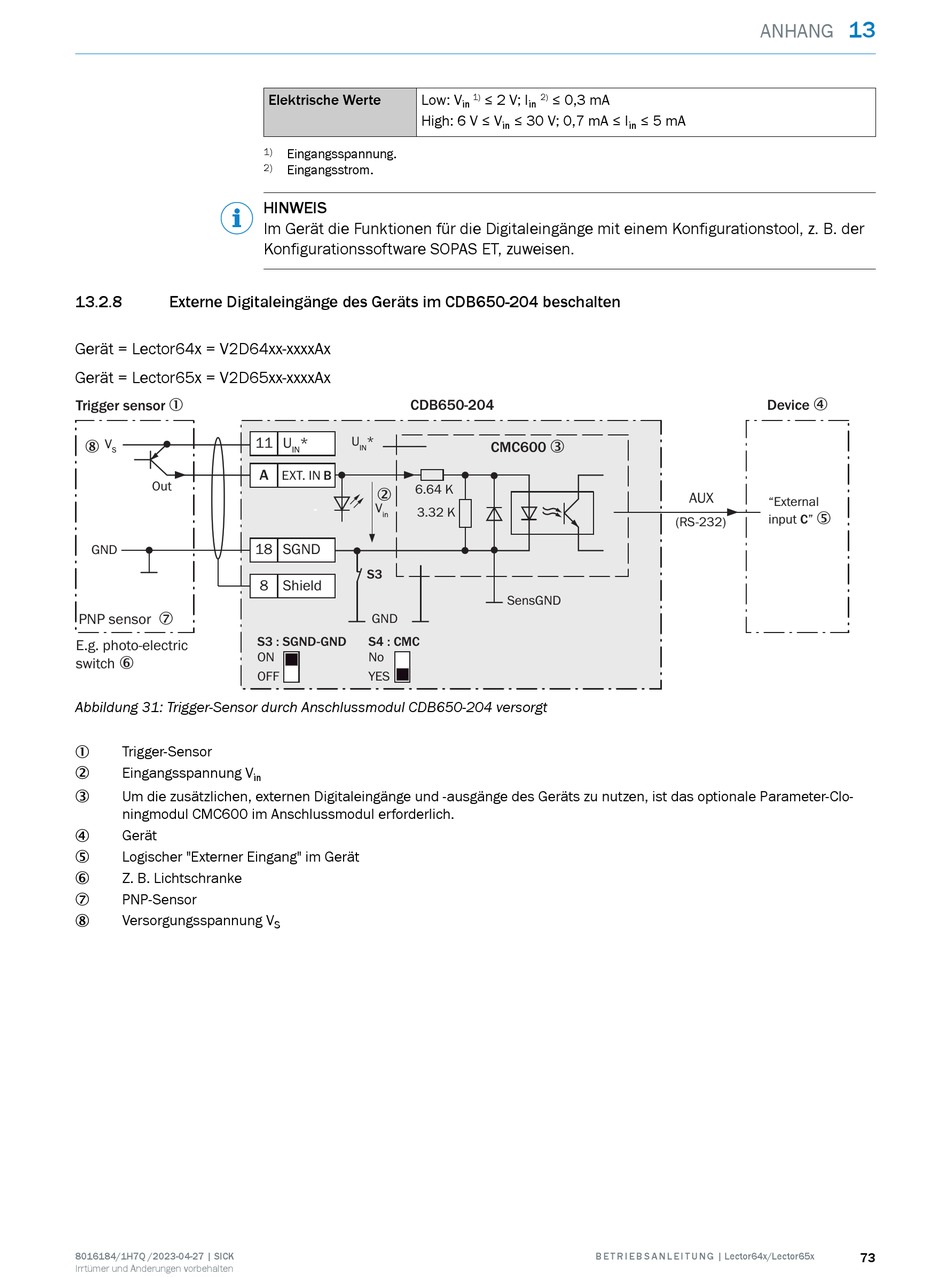

Abbildung 31: Trigger-Sensor durch Anschlussmodul CDB650-204 versorgt
Trigger-Sensor
1
Eingangsspannung V
2
in
Um die zusätzlichen, externen Digitaleingänge und -ausgänge des Geräts zu nutzen, ist das optionale Parameter-Clo‐
3
ningmodul CMC600 im Anschlussmodul erforderlich.
Gerät
4
Logischer "Externer Eingang" im Gerät
5
Z. B. Lichtschranke
6
PNP-Sensor
7
Versorgungsspannung V
8
