Descrizione Macchina - Miele PWM 509 Kurzgebrauchsanweisung

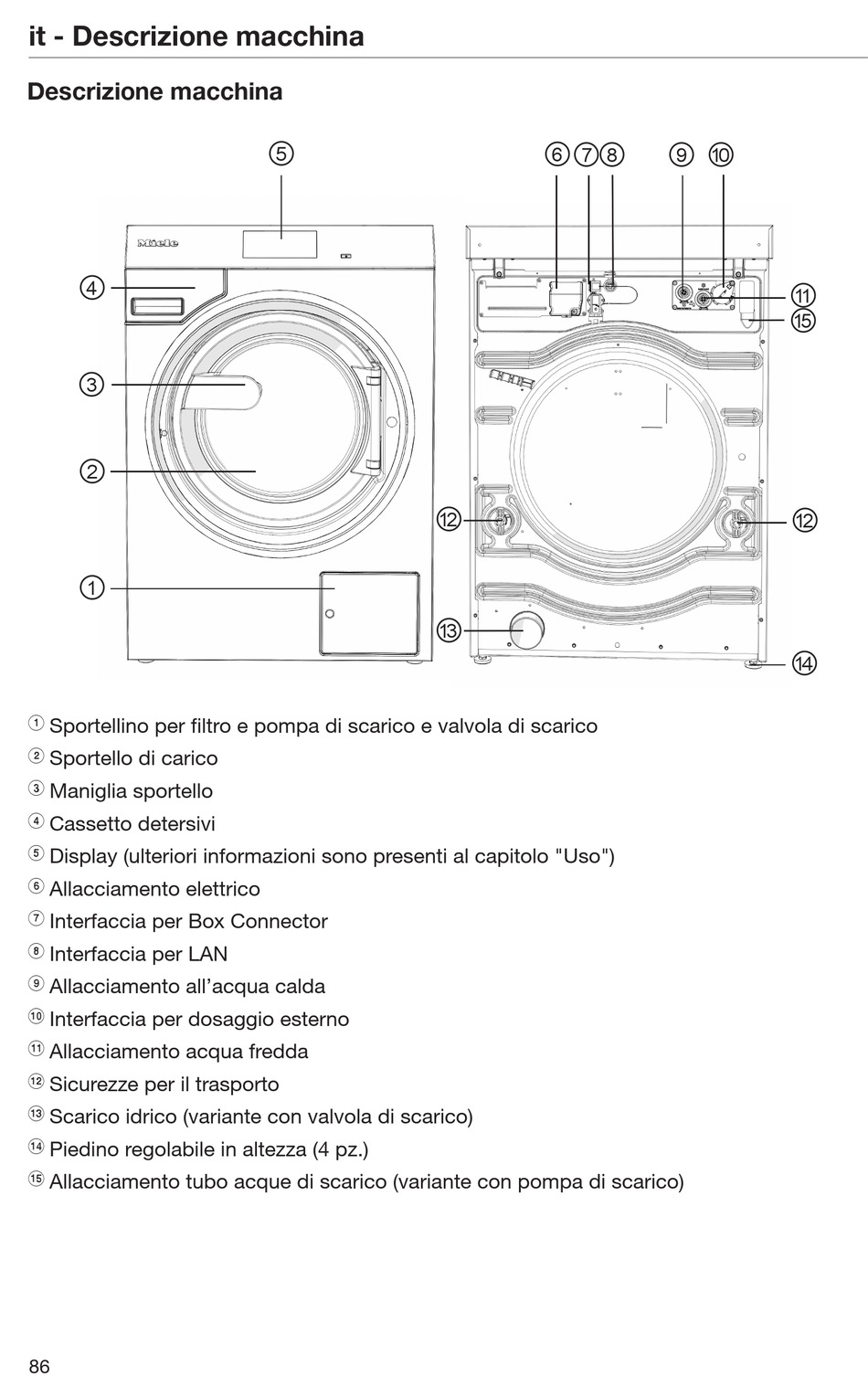

it - Descrizione macchina

Descrizione macchina

④
③
②
①
a
Sportellino per filtro e pompa di scarico e valvola di scarico
b
Sportello di carico
c
Maniglia sportello
d
Cassetto detersivi
e
Display (ulteriori informazioni sono presenti al capitolo "Uso")
f
Allacciamento elettrico
g
Interfaccia per Box Connector
h
Interfaccia per LAN
i
Allacciamento all'acqua calda
j
Interfaccia per dosaggio esterno
k
Allacciamento acqua fredda
l
Sicurezze per il trasporto
m
Scarico idrico (variante con valvola di scarico)
n
Piedino regolabile in altezza (4 pz.)
o
Allacciamento tubo acque di scarico (variante con pompa di scarico)
86
⑤
⑫
⑬
⑥ ⑦ ⑧ ⑨ ⑩
⑪
⑮
⑯
⑫
⑱
⑰
⑭
