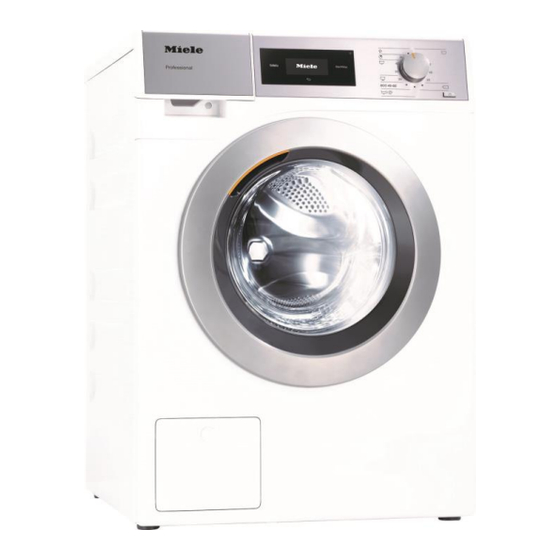

Installationsplan Waschmaschine PWM 507 DV / DP PWM 507 DV / DP Hygiene / Special de-DE Lesen Sie unbedingt die Gebrauchs- und Installationsanweisung vor Aufstellung - Installation - Inbetriebnahme. Dadurch schützen Sie sich und vermeiden Schäden an Ihrem Gerät. 11 152 760/07...
Seite 2
Telefon: 00352 4 97 11-45 (Produktinformation) Mo-Do 8.30-12.30, 13-17 Uhr 8.30-12.30, 13-16 Uhr Telefax: 00352 4 97 11-39 Miele im Internet: www.miele.lu E-Mail: infolux@miele.lu Miele & Cie. KG Carl-Miele-Straße 29, 33332 Gütersloh, Deutschland Legende: Anschluss optional oder nach Anschluss erforderlich Geräteausführung erforderlich Ablaufventil Kaltwasseranschluss Abwasseranschluss Laugenpumpe Befestigung Gerät...
PWM 507 de-DE Gerätemaße * Die Wandabstände sind Empfehlungen zur Erleichterung von Servicearbeiten. Bei eingeschränkten Aufstellungsbedingungen darf die Maschine auch bis an die Wand geschoben werden. 11 152 760/07...
Seite 4
PWM 507 de-DE Installation * Die Wandabstände sind Empfehlungen zur Erleichterung von Servicearbeiten. Bei eingeschränkten Aufstellungsbedingungen darf die Maschine auch bis an die Wand geschoben werden. 11 152 760/07...
PWM 507 de-DE Wasch-Trocken-Säule * Die Wandabstände sind Empfehlungen zur Erleichterung von Servicearbeiten. Bei eingeschränkten Aufstellungsbedingungen darf die Maschine auch bis an die Wand geschoben werden. 11 152 760/07...
PWM 507 de-DE Aufstellung * Die Wandabstände sind Empfehlungen zur Erleichterung von Servicearbeiten. Bei eingeschränkten Aufstellungsbedingungen darf die Maschine auch bis an die Wand geschoben werden. 11 152 760/07...
Seite 7
PWM 507 de-DE Aufstellung * Die Wandabstände sind Empfehlungen zur Erleichterung von Servicearbeiten. Bei eingeschränkten Aufstellungsbedingungen darf die Maschine auch bis an die Wand geschoben werden. 11 152 760/07...
PWM 507 de-DE Technische Daten PWM 507 DV PWM 507 DP PWM 507 DV PWM 507 DP Hygiene / Special Hygiene / Special Trommelvolumen Füllgewicht Beladeöffnung, Durchmesser Schleuderdrehzahl max. U/min 1600 1600 1600 1600 g-Faktor Restfeuchte (Standardbeladung nach DIN EN 60456)
Seite 9
PWM 507 de-DE Technische Daten PWM 507 DV PWM 507 DP PWM 507 DV PWM 507 DP Hygiene / Special Hygiene / Special Standardspannung (nur für CH, DK, S) 3N AC 400 V 3N AC 400 V 3N AC 400 V...
Seite 10
PWM 507 de-DE Technische Daten PWM 507 DV PWM 507 DP PWM 507 DV PWM 507 DP Hygiene / Special Hygiene / Special K a l tw a s s e r ( KW ) Wasserfließdruck zulässig 100–1000 100–1000 100–1000 100–1000...
Seite 11
8 x 40 8 x 40 Bodenbefestigung Unterbau Miele Zubehör Unterbau Miele (Befestigungsmaterial im Lieferumfang enthalten) Erforderliche Befestigungspunkte Anzahl 4 Holzschraube nach DIN 571 8 x 65 8 x 65 8 x 65 8 x 65 Dübel (Durchmesser x Länge)
Die Waschmaschine darf ohne Transportsicherung nicht transportiert Als Zubehör zur Schlauchverlängerung sind Schläuche von 2,5 oder werden. Bewahren Sie die Transportsicherung auf. Sie muss vor 4,0 m Länge beim Miele Fachhandel oder Miele Kundendienst einem Transport der Waschmaschine (z. B. bei einem Umzug) wieder erhältlich.
Seite 13
Kontaktverbindung herzustellen. die Waschmaschine beim Schleudern vom Sockel fällt. Das Anschlussmaterial für einen erforderlichen Potentialausgleich kann mit einem Montagesatz über den Miele Kundendienst bestellt werden oder ist bauseitig zu stellen. Spitzenlast / Energiemanagement Das Gerät kann durch einen optionalen Bausatz an ein Spitzenlast- oder Energiemanagement angeschlossen werden.
