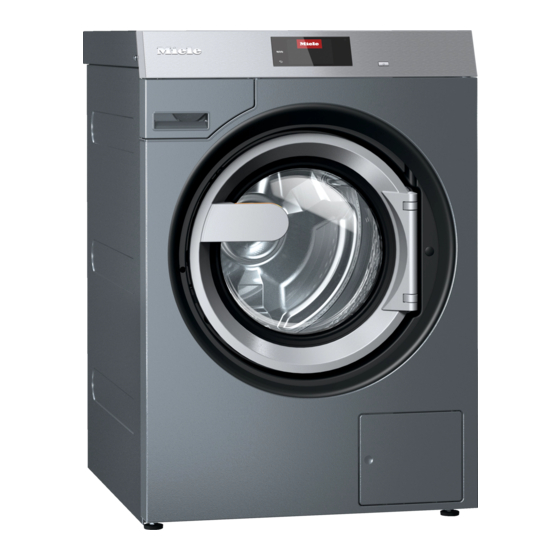

Miele PWM 511 Installationsplan
Gewerbliche waschmaschine
Vorschau ausblenden
Andere Handbücher für PWM 511:
- Kurzgebrauchsanweisung (188 Seiten) ,
- Gebrauchs- und aufstellanweisung (86 Seiten) ,
- Kurzgebrauchsanweisung (116 Seiten)
Inhaltsverzeichnis
Werbung
Verfügbare Sprachen
Verfügbare Sprachen
Quicklinks
PWM 511
de
Installationsplan Gewerbliche Waschmaschine
en
Installation plan Commercial washing machine
fr
Schéma d'installation Lave-linge professionnels
es
Plano de la instalación Lavadora industrial
ru
Монтажный план Профессиональная стиральная машина
it
Pianta d'installazione Lavatrice a uso professionale
cs
Instalační plán Profesionální pračka
hu
Telepítési terv Ipari mosógép
tr
Kurulum planı Endüstriyel Çamaşır Makinesi
pt
Plano de instalação Máquina de lavar roupa industrial
pl
Plan instalacyjny Pralnica profesjonalna
M.-Nr. 11 873 180
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Miele PWM 511
Inhaltszusammenfassung für Miele PWM 511

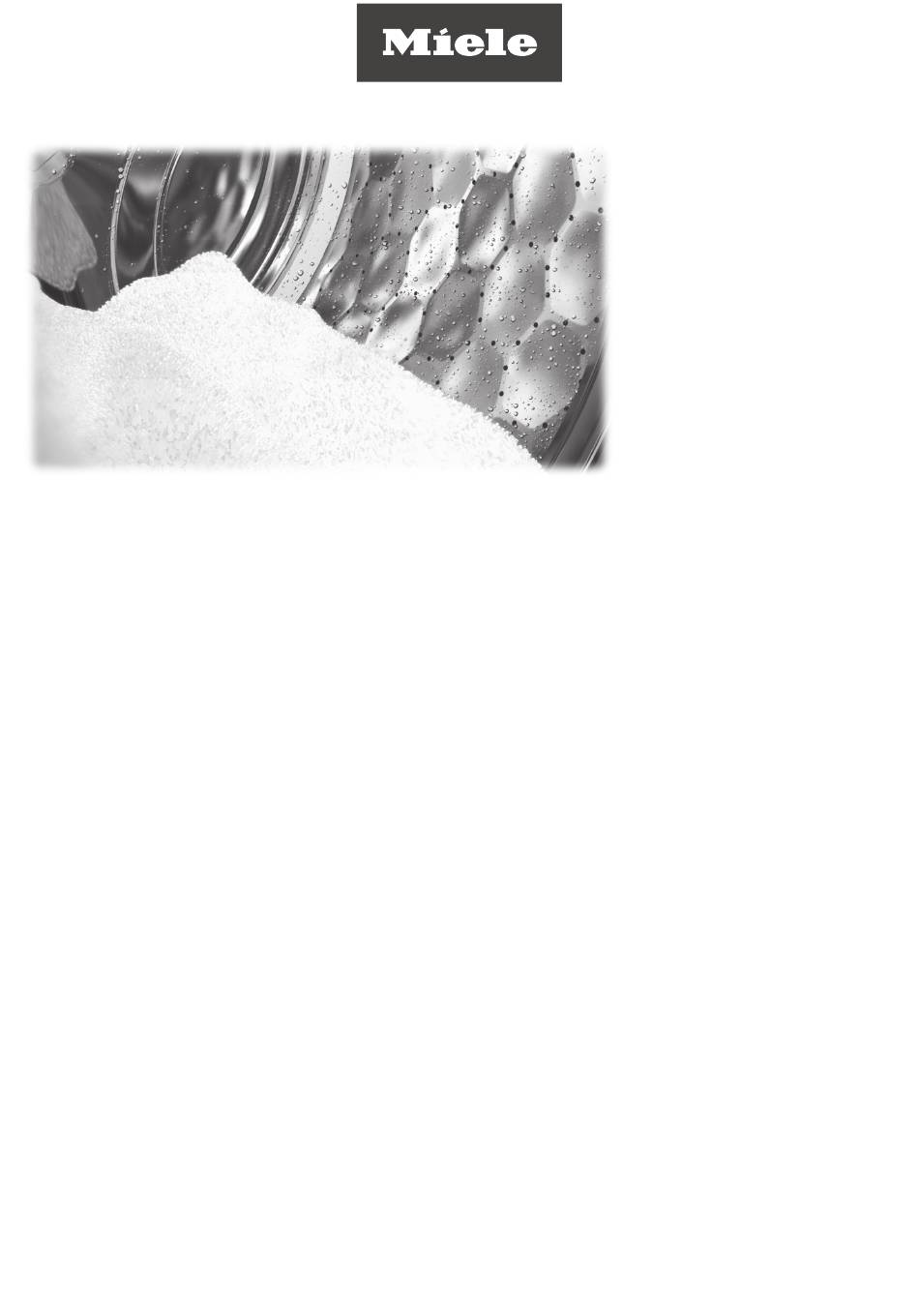

- Seite 1 PWM 511 Installationsplan Gewerbliche Waschmaschine Installation plan Commercial washing machine Schéma d’installation Lave-linge professionnels Plano de la instalación Lavadora industrial Монтажный план Профессиональная стиральная машина Pianta d'installazione Lavatrice a uso professionale Instalační plán Profesionální pračka Telepítési terv Ipari mosógép Kurulum planı Endüstriyel Çamaşır Makinesi Plano de instalação Máquina de lavar roupa industrial...
- Seite 2 de ............................en ............................25 fr ............................45 es ............................65 ru ............................86 it ............................108 cs ............................129 hu ............................149 tr ............................169 pt ............................189 pl ............................210...
-
Seite 3: Inhaltsverzeichnis
de - Inhalt Installationshinweise....................... Erläuterung der Sicherheitshinweise und Warnhinweise an der Maschine....... Installationsvoraussetzungen .................... Allgemeine Betriebsbedingungen ..................Transport und Einbringung ....................Aufstellung......................... Aufstellung auf Betonsockel....................Ausrichten ......................... Elektroanschluss ....................... Wasseranschluss....................... Kaltwasseranschluss ..................... Warmwasseranschluss....................Ablaufventil (je nach Gerätevariante)................Laugenpumpe (je nach Gerätevariante) ................ Dosiergeräteanschluss ...................... -
Seite 4: Installationshinweise
Vorsicht, heiße Oberflächen Vorsicht, Spannung bis 1000 Volt Erdung Potentialausgleich Installationsvoraussetzungen Die Waschmaschine darf nur durch den Miele Kundendienst oder durch geschultes Personal eines autorisierten Fachhändlers aufge- stellt werden. Die Installation der Waschmaschine muss nach geltenden Regeln und Normen erfolgen. Darüber hinaus müssen die Vorschriften des örtlichen Energieversorgers und Wasserwerkes beachtet werden. -
Seite 5: Transport Und Einbringung
*INSTALLATION* de - Installationshinweise Transport und Einbringung Die Maschine darf ohne Transportsicherung nicht transportiert wer- den. Bewahren Sie die Transportsicherung auf. Sie muss vor einem Transport der Maschine (z. B. bei einem Umzug) wieder montiert wer- den. Aufstellung Transportieren Sie die Waschmaschine mit einem Hubwagen zum Aufstellort und entfernen Sie die Transportverpackung. -
Seite 6: Ausrichten
*INSTALLATION* de - Installationshinweise Befestigen Sie die Waschmaschine nach der Sockelaufstellung un- bedingt mit dem mitgelieferten Befestigungsmaterial. Nach der Aufstellung muss die Waschmaschine unbedingt am Betonsockel befestigt werden! Ohne Befestigung besteht die Gefahr, dass die Waschmaschine beim Schleudern vom Sockel herunter fällt. Ausrichten Richten Sie die Waschmaschine nach der Aufstellung in Längs- und ... -
Seite 7: Wasseranschluss
Waschmaschine für den Anschluss an die entspre- chenden Spannungswerte vom Miele Kundendienst umgeschaltet werden. Eine Spannungsumschaltung darf ausschließlich vom Miele Kun- dendienst oder dem autorisierten Fachhandel durchgeführt werden. Dabei ist die Umverdrahtungsanweisung auf dem Schaltplan zu be- achten. -
Seite 8: Kaltwasseranschluss
*INSTALLATION* de - Installationshinweise Der Fließdruck muss mindestens 100 kPa betragen und darf 1000 kPa nicht übersteigen. Bei einem Fließdruck über 1000 kPa muss ein Druckreduzierventil verwendet werden. Für den Wasseranschluss dürfen grundsätzlich nur die mitgelieferten Zulaufschläuche verwendet werden. Die Schraubverbindungen stehen unter Wasserleitungsdruck. Kontrollieren Sie durch langsames Öffnen der Wasserhähne, ob die Anschlüsse dicht sind. -
Seite 9: Dosiergeräteanschluss
- Direkter Ablauf in einen Bodenablauf (Gully) Falls notwendig, kann der Schlauch bis zu 5 m verlängert werden. Entsprechendes Zubehör ist beim Miele Kundendienst oder Miele Fachhandel erhältlich. Für Ablaufhöhen über 1 m ist beim Miele Kundendienst oder Miele Fachhandel eine Austausch-Laugenpumpe für maximal 1,8 m Förderhöhe erhältlich. Dosiergeräteanschluss Das Gerät ist mit einer Schnittstelle für Dosiersysteme ausgestattet. - Seite 10 Zur elektrischen Ansteuerung der Dosierpumpen ist eine separate Connectorbox erforderlich, die durch den Miele Fachhändler oder Miele Kundendienst installiert werden muss. Achten Sie bei der An- wendung und Kombination von Waschhilfsmitteln und Spezialpro- dukten unbedingt auf die Verwendungshinweise der Hersteller.
-
Seite 11: Optionen/Nachkaufbares Zubehör
Werden andere Teile an- oder eingebaut, gehen Ansprüche aus Ga- rantie, Gewährleistung und/oder Produkthaftung verloren. Connector-Box Über die Connector-Box kann externe Hardware von Miele und ande- ren Anbietern an die Miele Professional Maschine angeschlossen werden. Die Connector-Box wird durch die Miele Professional Maschine mit Netzspannung versorgt. -
Seite 12: Wlan-/Lan- Schnittstelle
Sockel (AP- Die Waschmaschine kann optional mit einem Unterbau (als nachkauf- WM037/038/039) bares Miele Zubehör in offener oder geschlossener Bauweise) aufge- stellt werden. Die erhöhte Aufstellung der Waschmaschine sorgt für ein ergonomi- scheres Arbeiten während der Be- und Entladung. Gleichzeitig er- möglicht sie die einfache Installation eines Abwasseranschlusses. -
Seite 13: Installation
de - Installation Standard Elektroanschluss Kaltwasseranschluss Warmwasseranschluss Ablaufrohr (nur bei DV-Varianten) Ablaufanschluss (nur bei DP-Varianten) - Seite 14 de - Installation Standard Elektroanschluss Kaltwasseranschluss Warmwasseranschluss Ablaufrohr (nur bei DV-Varianten) Ablaufanschluss (nur bei DP-Varianten) Dosierpumpenanschluss Anschluss für Connector Box Anschluss LAN Connector Box (optional)
-
Seite 15: Sockel
de - Installation Sockel Elektroanschluss Kaltwasseranschluss Warmwasseranschluss Ablaufrohr (nur bei DV-Varianten) Ablaufanschluss (nur bei DP-Varianten) - Seite 16 de - Installation Sockel Elektroanschluss Kaltwasseranschluss Warmwasseranschluss Ablaufrohr (nur bei DV-Varianten) Ablaufanschluss (nur bei DP-Varianten) Dosierpumpenanschluss Anschluss für Connector Box Anschluss LAN Connector Box (optional)
-
Seite 17: Aufstellung
*INSTALLATION* de - Aufstellung Standard Maßangaben in Millimeter Standfuß... -
Seite 18: Sockel
*INSTALLATION* de - Aufstellung Sockel Maßangaben in Millimeter Standfuß... -
Seite 19: Bodenbefestigung
*INSTALLATION* de - Aufstellung Bodenbefestigung Standard Sockel Maßangaben in Millimeter Schraube/Befestigungspunkt... -
Seite 20: Technische Daten
de - Technische Daten Spannungsvarianten und elektrische Daten 3N AC 400 V EL DV Anschlussspannung 3N AC 400 V Frequenz 50/60 Hz Erforderliche Absicherung (bauseitig) 3 x 16 A Auslösecharakteristik LS-Schalter Typ B Leistungsaufnahme 8,2 kW Mindestquerschnitt Anschlusskabel 5 x 1,5 mm² 3N AC 400 V EL DP Anschlussspannung 3N AC 400 V Frequenz... - Seite 21 de - Technische Daten 3 AC 230 V EL DP Anschlussspannung 3 AC 230 V Frequenz 60 Hz Erforderliche Absicherung (bauseitig) 3 x 20 A Auslösecharakteristik LS-Schalter Typ B Leistungsaufnahme 8,2 kW Mindestquerschnitt Anschlusskabel 4 x 2,5 mm² 1N AC 230 V EH DV Anschlussspannung 1N AC 230 V Frequenz 50/60 Hz Erforderliche Absicherung (bauseitig)
-
Seite 22: Wasseranschluss
de - Technische Daten Wasseranschluss Kaltwasseranschluss Erforderlicher Fließdruck 100 - 1000 kPa (1 - 10 bar) Maximaler Volumenstrom 10 l/min Erforderliches Anschlussgewinde (Außengewinde, bauseitig nach DIN 44991, flachdichtend) 3/4" Länge des mitgelieferten Zulaufschlauchs 1550 mm Warmwasseranschluss Maximal zulässige Warmwassertemperatur 70 °C Erforderlicher Fließdruck 100 - 1000 kPa (1 - 10 bar) Maximaler Volumenstrom... -
Seite 23: Befestigung
de - Technische Daten Befestigung Standard Erforderliche Befestigungspunkte Holzschraube DIN 571 (Durchmesser x Länge) 12 mm x 90 mm Dübel (Durchmesser x Länge) 16 mm x 80 mm Mit Unterbau (APWM) Erforderliche Befestigungspunkte Holzschraube DIN 571 (Durchmesser x Länge) 12 mm x 90 mm Dübel (Durchmesser x Länge) 16 mm x 80 mm Betonsockel Erforderliche Befestigungspunkte Holzschraube DIN 571 (Durchmesser x Länge) - Seite 230 Miele & Cie. KG Carl-Miele-Straße 29 33332 Gütersloh Germany Telefon: 05241 89-0 Internet: www.miele.com/professional Änderungen vorbehalten/2023-01-03 M.-Nr. 11 873 180 / 01 ...
