de - Maschinenbeschreibung

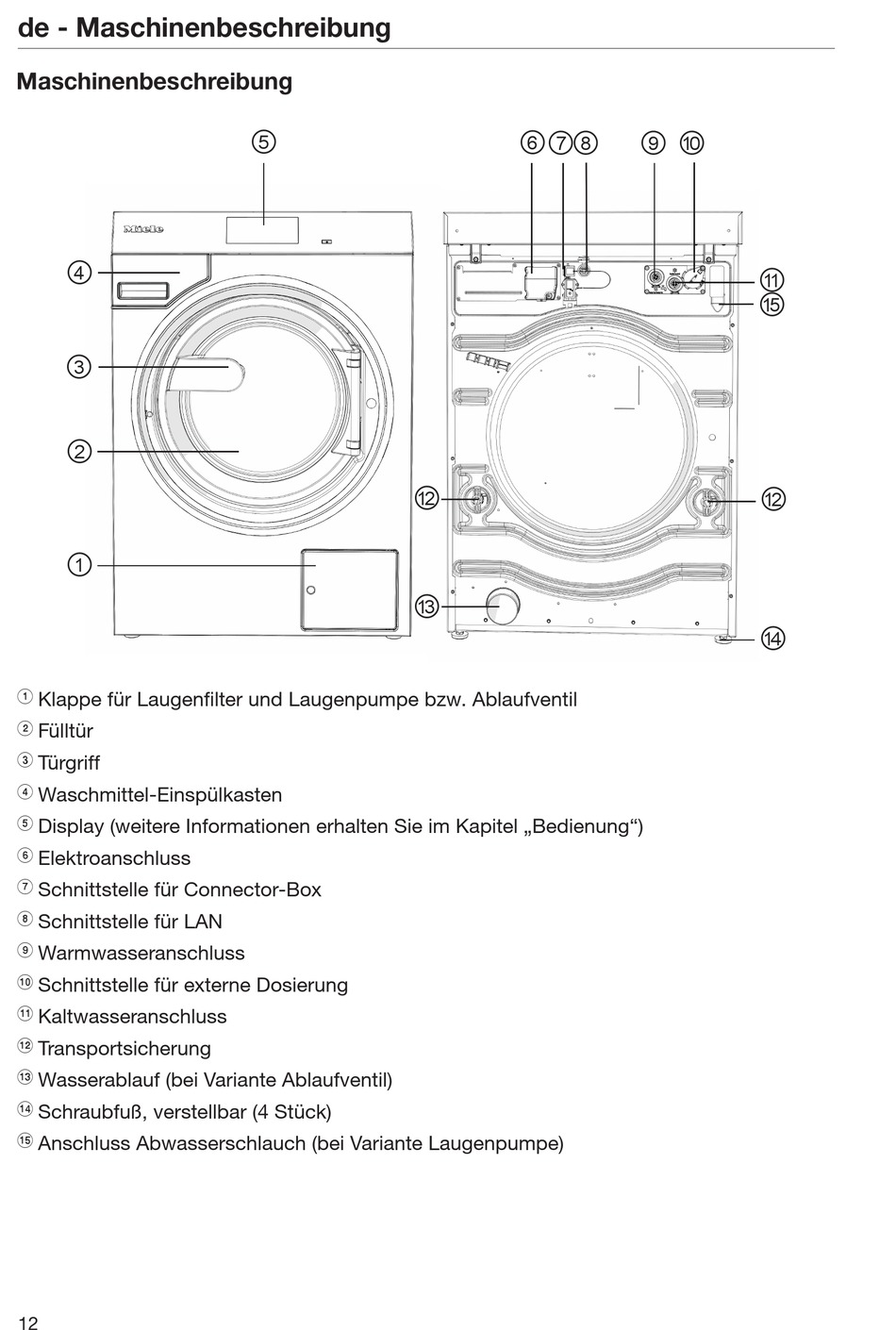

Maschinenbeschreibung

④
③
②
①
a
Klappe für Laugenfilter und Laugenpumpe bzw. Ablaufventil
b
Fülltür
c
Türgriff
d
Waschmittel-Einspülkasten
e
Display (weitere Informationen erhalten Sie im Kapitel „Bedienung")
f
Elektroanschluss
g
Schnittstelle für Connector-Box
h
Schnittstelle für LAN
i
Warmwasseranschluss
j
Schnittstelle für externe Dosierung
k
Kaltwasseranschluss
l
Transportsicherung
m
Wasserablauf (bei Variante Ablaufventil)
n
Schraubfuß, verstellbar (4 Stück)
o
Anschluss Abwasserschlauch (bei Variante Laugenpumpe)
