Pyro light_de.qxp:Bedanl_Revolution-de.qxd

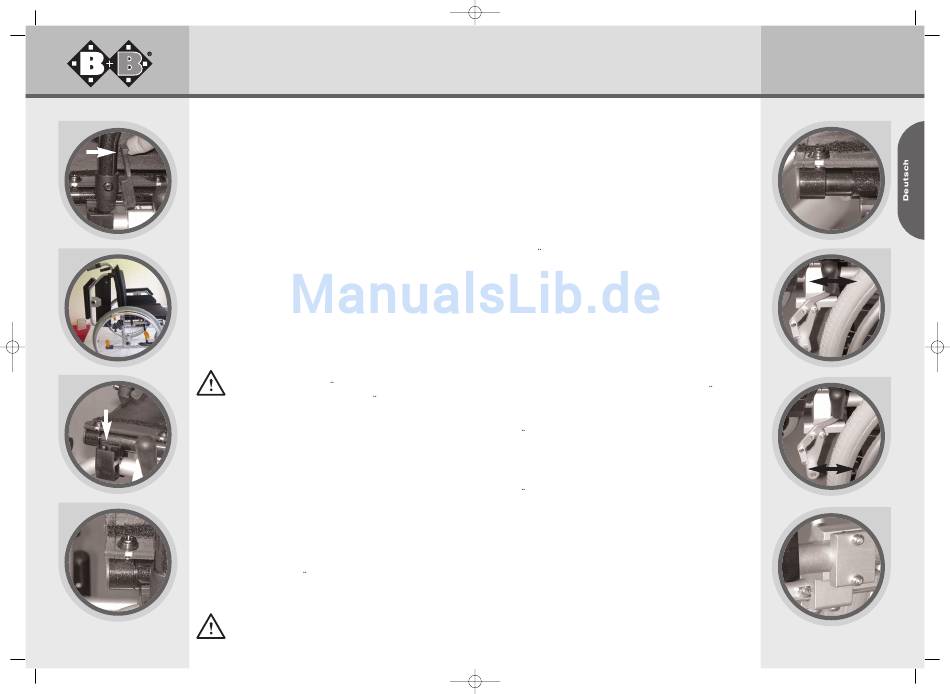

7.3. Seitenteil
Kombi-Seitenteile
(nur bei Pyro light)
Die Armlehnenpolster sind in 6 Stufen um 70 mm höhen-
verstellbar. Drücken Sie dafür den Druckknopf haltend in
die gewünschte Höhenposition und stellen Sie das
Armpolster. Die Armlehnenpolster können in 2 Längen ein-
gestellt werden (desk/lang). Betätigen Sie dafür den
Abb. 10
Druckknopf seitlich des Armlehnenpolsters und verstellen
Sie gleichzeitig den abgewinkelten Teil in die desk oder
lang Position ein (Abb 11). Beim Loslassen des
Druckknopfes arretiert die Armlehne selbstständig.
Seitenteil verriegeln
Das Seitenteil nach vorne klappen und mit leichtem Druck
auf die Armlehne einrasten lassen (Abb. 12)
Abb. 11
7.4. Sitz
Sitztiefeneinstellungen
Abb. 12
Bei Ihrem Rollstuhl können Sie die Sitztiefe variabel einstellen.
• Wenn Sie die Schrauben der Sitzbespannung mit einem
Schraubenzieher lösen, können Sie das Sitzrohr 2 cm
nach vorne bringen (Abb. 13).
• Nachdem Sie die gewunschte Sitztiefe eingestellt
haben, ziehen Sie die Schrauben wieder fest (Abb.14).
Abb. 13
16.08.2009
16:27 Uhr
Seite 18
Stellen Sie beim Schwenken der Seitenteile sicher,
dass keine Kleidungsstucke oder sonstige Utensilien
eingeklemmt werden können. Prüfen Sie vor
Inbetriebnahme den festen Sitz der Seitenteile!
Zum Tragen des Rollstuhles nicht die Seitenteile
benutzen!
Achten Sie bitte immer darauf, dass die Schrauben
fest angezogen sind!
16
Sitzhöheneinstellungen
Siehe Tabelle „Sitzhöhenumbau" auf Seite 26
7.5. Bremse
Betätigung der Kniehebel-Feststell-
bremse (Kompaktbremse)
Zum Feststellen der Bremse einfach den Bremshebel nach
vorne drucken bis er einrastet (Abb. 15). Um die Feststell-
bremse wieder zu lösen, einfach den Bremshebel nach hin-
ten ziehen (Abb. 15).
Einstellen der Kniehebel-Feststell-
bremse (Kompaktbremse)
Sollten Sie bemerken, dass nur noch eine unzureichende oder
ungleichmäßige Bremswirkung vorhanden ist, haben Sie wie
folgt vorzugehen:
• Bei Luftbereifung zunächst den Reifendruck prufen. Er
muss 300 - 400 kPa (3-4 bar) betragen (bei pannensi-
cherer Bereifung nicht erforderlich).
• Prufen Sie die Reifenprofiltiefe. Achten Sie dabei auch
darauf, ob gleichmäßiger Abrieb vorliegt. Ist die Profiltiefe
in der Spurmitte <1mm, muss der Reifen vom Fachhandel
gewechselt werden.
• Prufen Sie nun die Einstellung der Bremse. Diese muss
so eingestellt sein, dass der Abstand zwischen der Lauf-
fläche des Rades und dem Bremsbolzen bei geöffneter
Bremse 15 mm beträgt (Abb.16). Der Bremsbolzen muss
waagerecht, also parallel zum Untergrund ausgerichtet sein.
• Nach dem Lösen der beiden Linsenkopfschrauben mit
Innensechskant (5 mm) an der Bremsenhalterung (Abb.
17), können Sie die Bremse richtig positionieren.
Bischoff & Bischoff GmbH • Stand 08.05.2009
Pyro light /
Pyro light XL
Abb. 14
Abb. 15
Abb. 16
Abb. 17
17
