Pyro light_de.qxp:Bedanl_Revolution-de.qxd

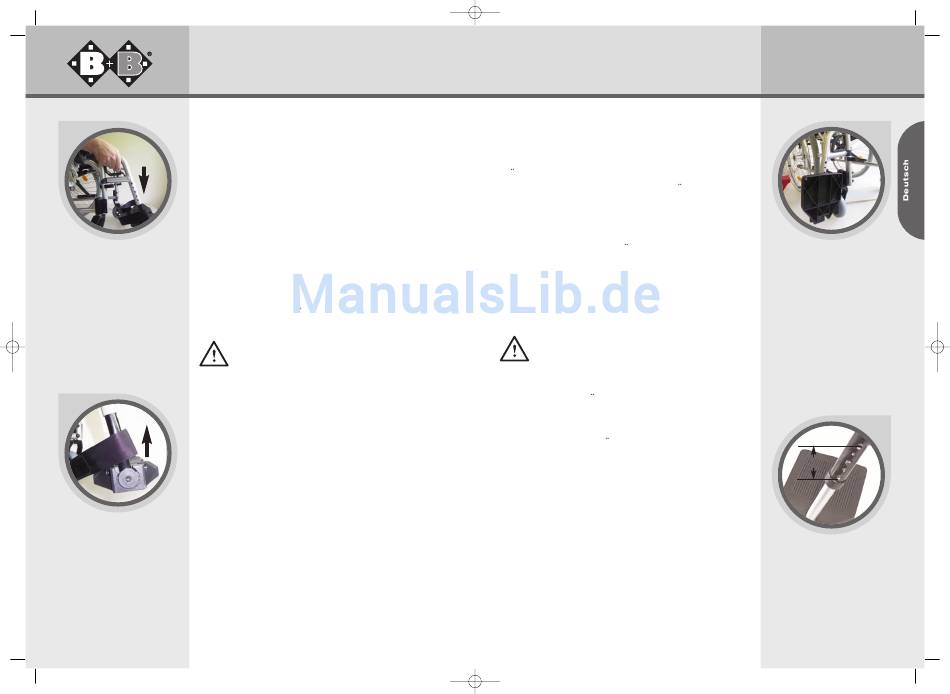

7.2. Beinstützen
Beinstützen mit Fußplatte
Die beiden Beinstützen werden mit den Fußplatten mon-
tiert angeliefert. An beiden Beinstützen lassen sich die
Fußplat-ten in Sitzposition nach oben klappen.
Beinstützen anbauen
Abb. 6
• Halten Sie die Beinstütze am Oberteil, so dass diese
nach außen zeigt. Betätigen Sie den Handgriff der
Steckachse und führen Sie nun die Beinstütze mit dem
Führungsprofil in die Rahmenbohrung ein (Abb.6).
• Jetzt wird die Beinstutze einfach nach vorne geklappt
und dabei automatisch arretiert.
Beinstützen abnehmen
Um Ihren Faltrollstuhl so kompakt wie möglich zu trans-
portieren, können Sie die Beinstützen mit den Fußplatten
komplett abnehmen (Abb. 7).
• Ziehen Sie den Handgriff, dadurch öffnen Sie
die Verriegelung.
• Schwenken Sie die Beinstütze um 90° nach außen
und ziehen Sie diese nach oben.
Abb. 7
14
16.08.2009
16:27 Uhr
Seite 16
Prüfen Sie vor Antritt der Fahrt den festen Sitz
der Beinstützen!
Abschwenken der Beinstützen
Um Ihnen das Ein-/Aussteigen bei Ihrem B+B Faltrollstuhl
so einfach wie möglich zu machen, können Sie die Bein-
stutzen im Bedarfsfall einfach nach außen oder innen ab-
schwenken, ohne sie dabei abbauen zu mussen (Abb. 8).
• Ziehen Sie den Handgriff. Dadurch öffnet sich
die Verriegelung.
• Nun können Sie die Beinstutze nach außen bzw. nach
innen abschwenken.
• Gegebenenfalls die Fußplatten zuvor hochklappen.
Um den ursprünglichen Zustand wieder herzustellen, einfach
die Beinstütze nach vorne schwenken, bis sie einrastet.
Beim Aufstehen aus dem Rollstuhl darf in keinem
Fall auf die Fußplatten getreten werden!
Einstellen der Beinstützenlänge
Die Länge der Beinstutze kann standardmäßig um insge-
samt 80 mm 4-fach in 20mm-Schritten verstellt werden.
Lösen sie hierzu die Inbusschraube (Innensechskant 4 mm)
und stellen Sie die Beinstutze nach Ihrer Wahl ein (Abb. 9)
Winkelverstellbare Fußplatten
Die Fußplatten können im Winkel verstellt werden:
• Drehen Sie hierzu die Innensechskantschraube heraus-
Verstellen Sie die Fußplatte in die gewünschte Position
ein, indem Sie den Zahnkranz verdrehen.
• Befestigen Sie die Innensechskantschraube wieder
Bischoff & Bischoff GmbH • Stand 08.05.2009
Pyro light /
Pyro light XL
Abb. 8
80 mm
Abb. 9
15
