Pyro light_de.qxp:Bedanl_Revolution-de.qxd
8.3. Höhenverstellbare
Seitenteile (Pyro light XL)
Optional kann Ihr Pyro light XL mit höhenverstellbaren
Seitenteilen ausgestattet werden (nur Lang- Version). Die
höhenverstellbaren Seitenteile sind abschwenkbar und
durch eine Schraube (Innensechskant 6 mm) gegen
Herausrutschen gesichert. Das Seitenteil ist abnehmbar

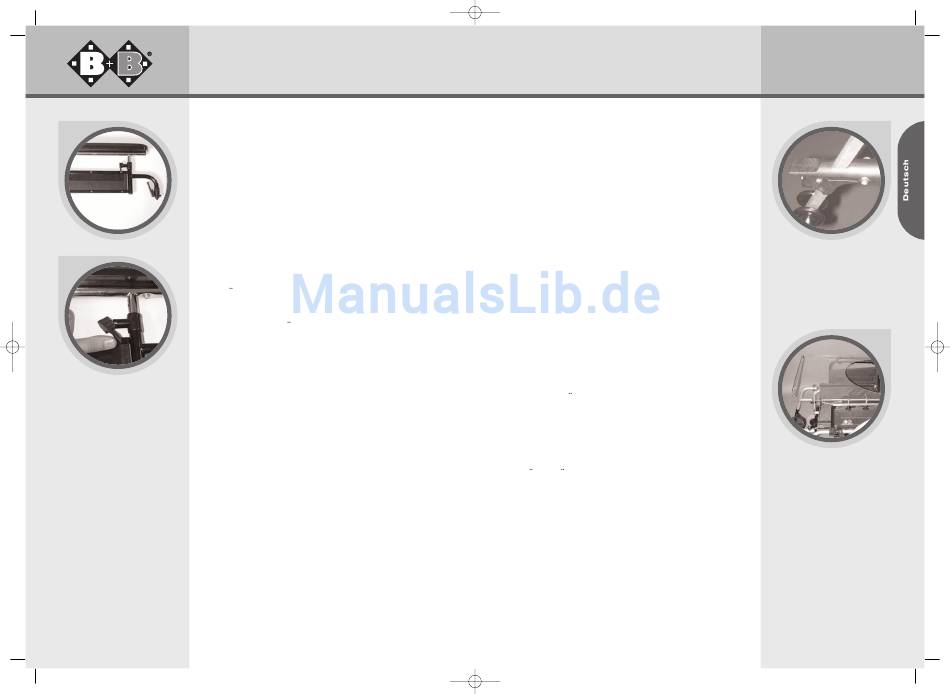

Abb. 26
und abschwenkbar. Höhenverstellung:
• Betätigen Sie den Arretierhebel um die Armlehne in die
75 mm
gewunschte Position zu verstellen (75 mm 3 Stufen à
3 Stufen
25 mm, Abb. 27).
à 25 mm
• Wenn Sie die gewunschte Position erreicht haben lassen
Sie den Hebel los. Die Arretierung rastet dann ein.
• Die Höhe ist dann richtig gewählt, wenn bei
Abb. 27
Aufliegendem Unterarm, Ober– und Unterarm in etwa
einen rechten Winkel bilden.
8.4. Höhenverstellbare
Schiebegriffe
Einstellungen an den Schiebegriffen sollten nur vom
autorisierten Fachhändler durchgeführt werden!
22
16.08.2009
16:27 Uhr
Seite 24
9. Zubehör
9.1. Kippschutz /
Kippschutzrollen
Um den Kippschutz zu montieren gehen Sie bitte wie folgt vor.
• Gummiprofile der Ankipphilfe abziehen
• Rundprofil des Kippschutzes auf das Seitenrahmenrohr
unten aufschieben
• Kippschutz mit der Schraube M6x35 und der selbstsi
chernde Mutter M6 in vorgesehener Bohrung am
Rahmen befestigen.
9.2. Therapietisch
Bei Kombi-Seitenteile auf "lang"-Position einstellen
Seitenteilen mit langen Armpolster wird der Tisch mit
vorgesehenen Führungen einfach von vorn auf die Arm-
lehnen aufgeschoben (Abb. 29). Zum Entfernen des
Therapietisches ziehen Sie diesen einfach wieder
heraus.
Bei „desk"-Seitenteilen mit Armpolster wird der Tisch mit
beigefugten Fuhrungen aufgesetzt und mit Sterngriff-
schrauben befestigt (Abb. 29). Zum Entfernen des Thera-
pietisches lösen Sie zunächst die Sternschrauben und zie-
hen den Tisch dann wieder heraus.
Bischoff & Bischoff GmbH • Stand 08.05.2009
Pyro light /
Pyro light XL
Abb. 28
Abb. 29
23
