Steckverbinder
Bezeichnung Codier-Ring/
Farbe
X1524 Schwarz
X4142 Rot
- -
- -
1) Die Steckverbinder X5504 und X5505 sind nur gemeinsam bestellbar.

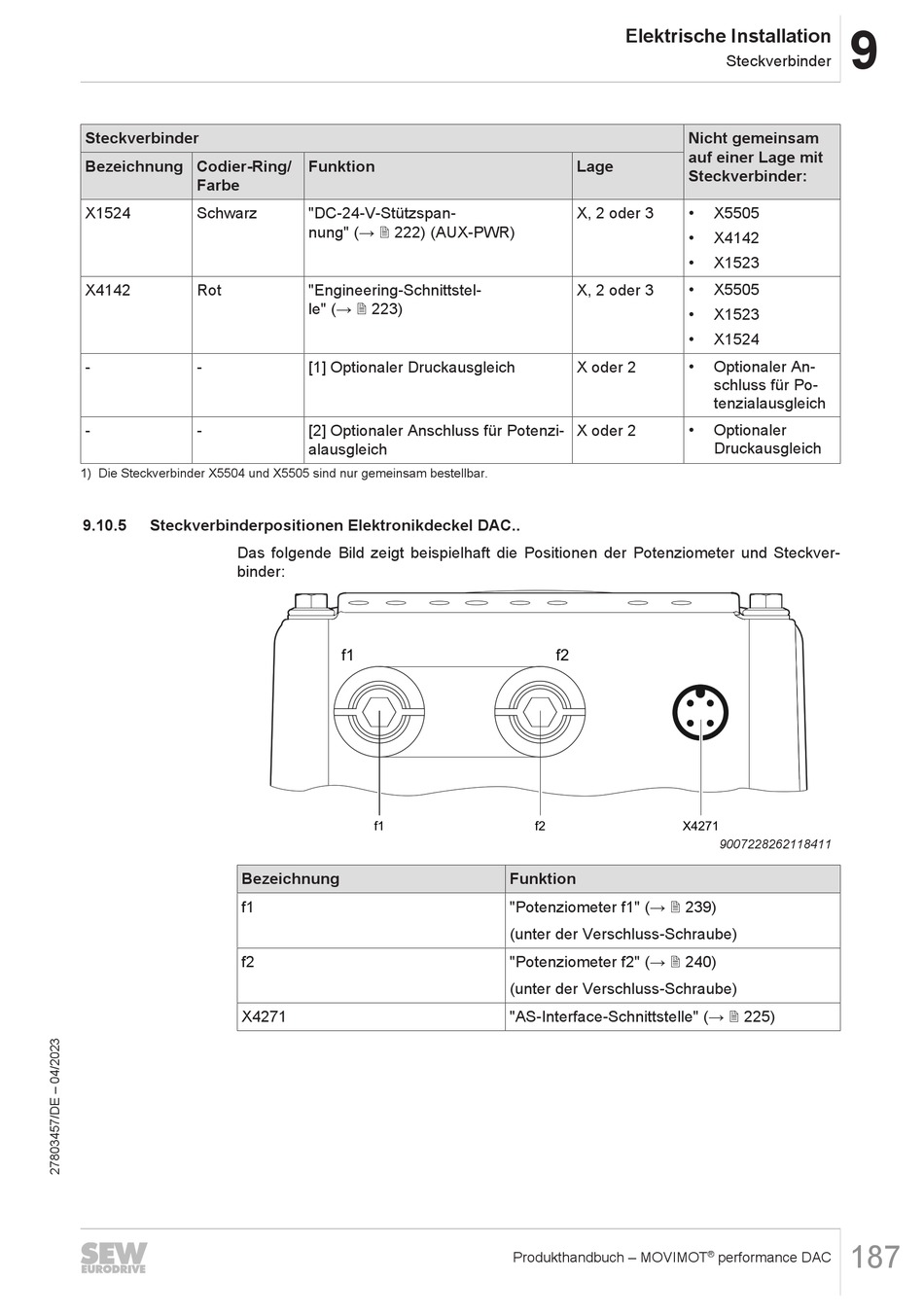

9.10.5 Steckverbinderpositionen Elektronikdeckel DAC..
Das folgende Bild zeigt beispielhaft die Positionen der Potenziometer und Steckver-
binder:
Bezeichnung
f1
f2
X4271
Funktion
"DC-24-V-Stützspan-
nung" (→ 2 222) (AUX‑PWR)
"Engineering-Schnittstel-
le" (→ 2 223)
[1] Optionaler Druckausgleich
[2] Optionaler Anschluss für Potenzi-
alausgleich
f1
f1
Elektrische Installation
Lage
X, 2 oder 3
X, 2 oder 3
X oder 2
X oder 2
f2
f2 X4271
Funktion
"Potenziometer f1" (→ 2 239)
(unter der Verschluss-Schraube)
"Potenziometer f2" (→ 2 240)
(unter der Verschluss-Schraube)
"AS-Interface-Schnittstelle" (→ 2 225)
Produkthandbuch – MOVIMOT
9
Steckverbinder
Nicht gemeinsam
auf einer Lage mit
Steckverbinder:
• X5505
• X4142
• X1523
• X5505
• X1523
• X1524
• Optionaler An-
schluss für Po-
tenzialausgleich
• Optionaler
Druckausgleich
9007228262118411
