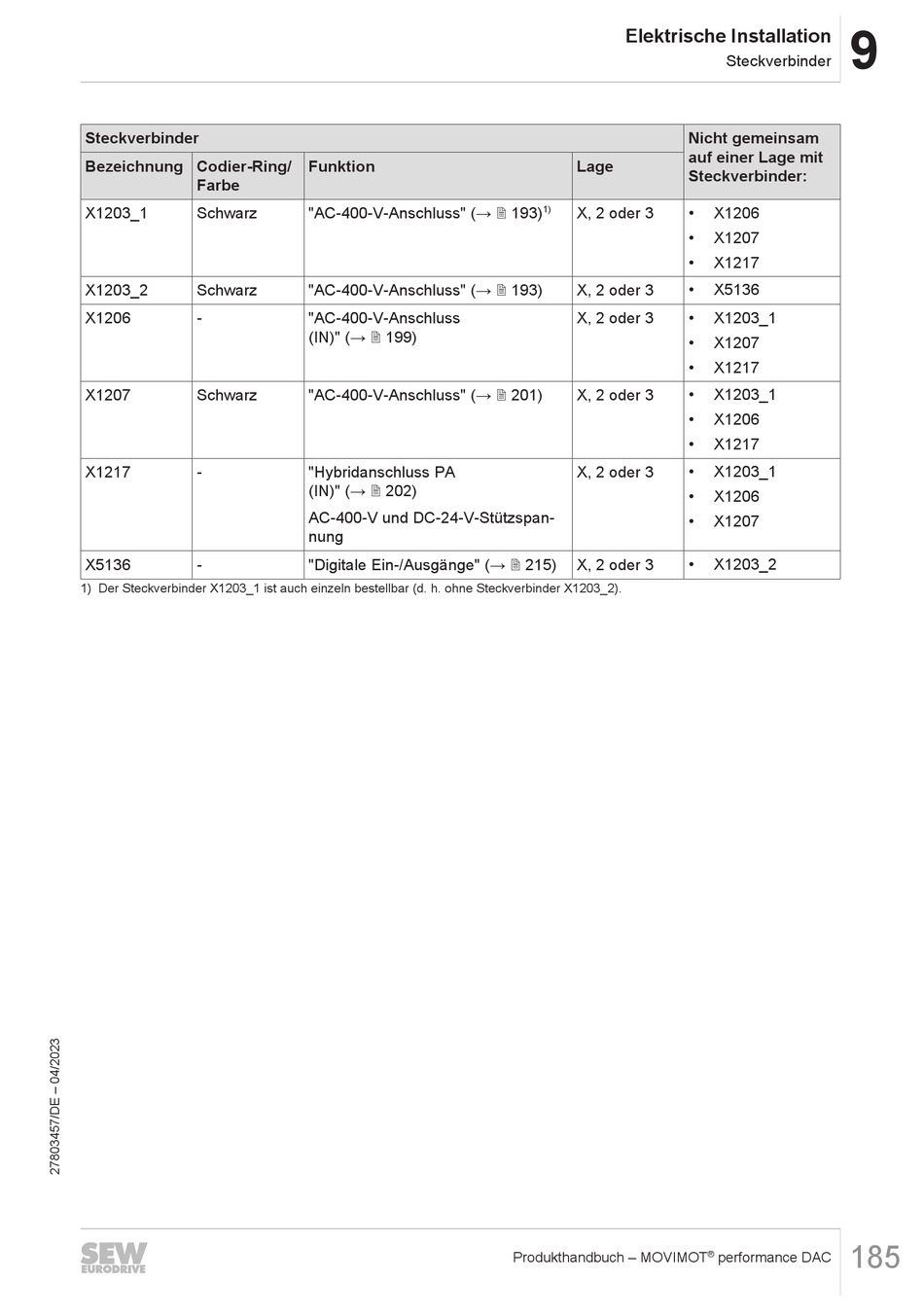

SEW-Eurodrive MOVIMOT performance CM3C DAC Serie Produkthandbuch Seite 185

Steckverbinder
Bezeichnung Codier-Ring/
Farbe
X1203_1 Schwarz
X1203_2 Schwarz
X1206 -
X1207 Schwarz
X1217 -
X5136 -
1) Der Steckverbinder X1203_1 ist auch einzeln bestellbar (d. h. ohne Steckverbinder X1203_2).
Funktion
"AC-400-V-Anschluss" (→ 2 193)
"AC-400-V-Anschluss" (→ 2 193)
"AC-400-V-Anschluss
(IN)" (→ 2 199)
"AC-400-V-Anschluss" (→ 2 201)
"Hybridanschluss PA
(IN)" (→ 2 202)
AC-400-V und DC-24-V-Stützspan-
nung
"Digitale Ein-/Ausgänge" (→ 2 215)
Elektrische Installation
Lage
1)
X, 2 oder 3
X, 2 oder 3
X, 2 oder 3
X, 2 oder 3
X, 2 oder 3
X, 2 oder 3
Produkthandbuch – MOVIMOT
9
Steckverbinder
Nicht gemeinsam
auf einer Lage mit
Steckverbinder:
• X1206
• X1207
• X1217
• X5136
• X1203_1
• X1207
• X1217
• X1203_1
• X1206
• X1217
• X1203_1
• X1206
• X1207
• X1203_2
